Топливный бак и магистрали автомобиля Land Rover Discovery 3

Спецификация 4.0L
Рабочий объем Топливный бак 86,3 л Общая спецификация Наименование Спецификация Тип системы Механическая - безвозвратная Модуль подачи топлива Расположен в топливном баке Топливный насос:...

спецификация 4.4l
Заправочный объем Топливный бак 86,3 л (18,9 галлонов) (22,7 американских галлонов) Общая спецификация Наименование Спецификация Тип системы Механическая - безвозвратная Модуль топливного насоса...

спецификация 2.7l
Заправочный объем Топливный бак 84,0 л (18,5 галлонов) (22,19 американских галлонов) Общая спецификация Наименование Спецификация Тип системы Механическая - безвозвратная Модуль топливного насоса...

Устройство и техническое описание 4.0L

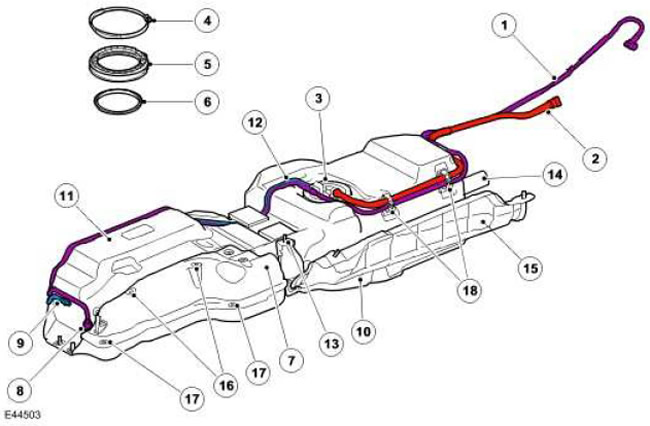

Расположение узлов системы подачи топлива Наименование пункта Каталожный номер запасной части Описание 1 - Крышка заливной горловины и шнур 2 - Тройник трубки сапуна в угольный адсорбер 3 - Угольный...

топливный бак в сборе 4.0l

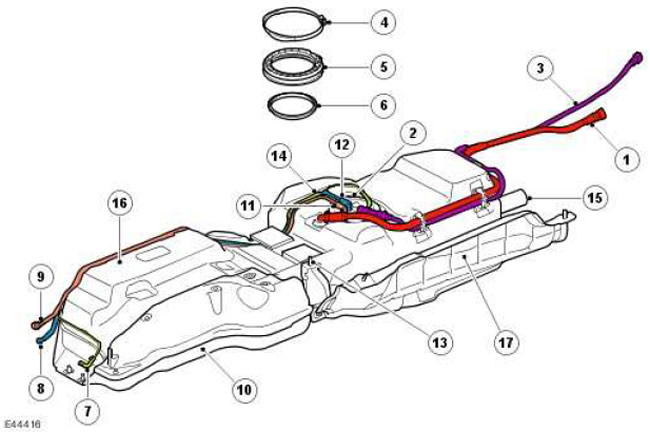

Наименование пункта Каталожный номер запасной части Описание 1 - Трубопровод соединения клапана продувки с угольным адсорбером 2 - Трубка сапуна топливного бака 3 - Фланец модуля топливного насоса 4...

Заливная горловина топливного бака 4.0L

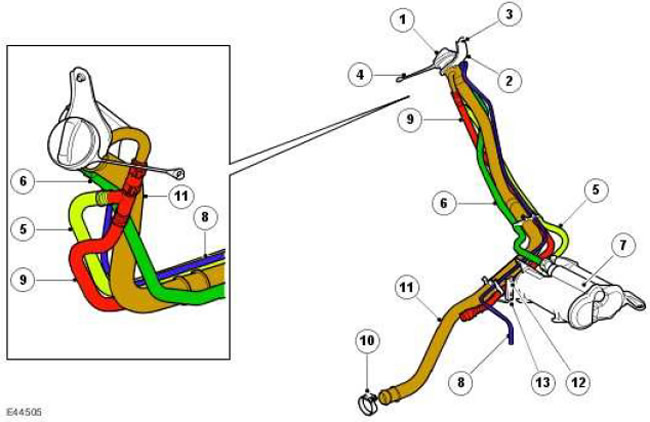

Заливная горловина - ROW Наименование пункта Каталожный номер запасной части Описание 1 - Крышка заливной горловины 2 - Кронштейн 3 - Винт M6 4 - Шнур крышки заливной горловины 5 - Шланг сапуна...

Устройство и техническое описание 4.4L
Расположение узлов системы подачи топлива Наименование пункта Каталожный номер запасной части Описание 1 - Крышка заливной горловины и шнур 2 - Т ройник трубки сапуна в угольный адсорбер 3 -...

топливный бак в сборе 4.4l
Наименование пункта Каталожный номер запасной части Описание 1 - Трубопровод соединения клапана продувки с угольным адсорбером 2 - Трубка сапуна топливного бака 3 - Фланец модуля топливного насоса 4...

Заливной патрубок в сборе 4.4L

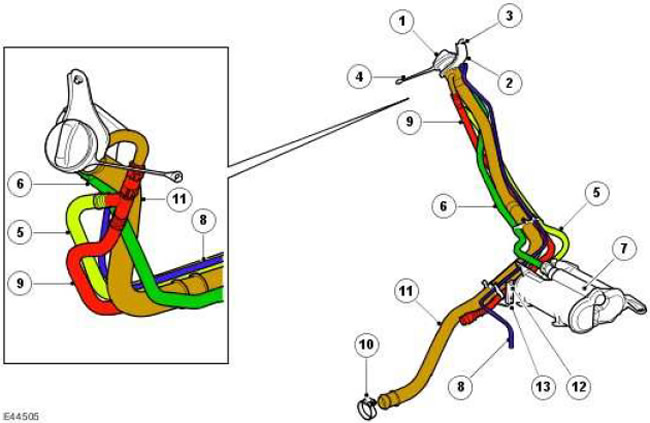

Заливная горловина топливного бака - ROW Наименование пункта Каталожный номер запасной части Описание 1 - Крышка заливной горловины 2 - Кронштейн 3 - Винт M6 4 - Шнур крышки заливной горловины 5 -...

Устройство и техническое описание 2.7L
Расположение узлов системы подачи топлива Наименование пункта Каталожный номер запасной части Описание 1 - Крышка заливной горловины и шнур 2 - Трубка сапуна заднего дифференциала 3 - Модуль...

Топливный бак в сборе 2.7L
Наименование пункта Каталожный номер запасной части Описание 1 - Трубка сапуна топливного бака 2 - Модуль топливного насоса в сборе 3 - Трубопровод вентиляции 4 - Хомут модуля насоса 5 - Манжета...

Топливный фильтр 2.7L

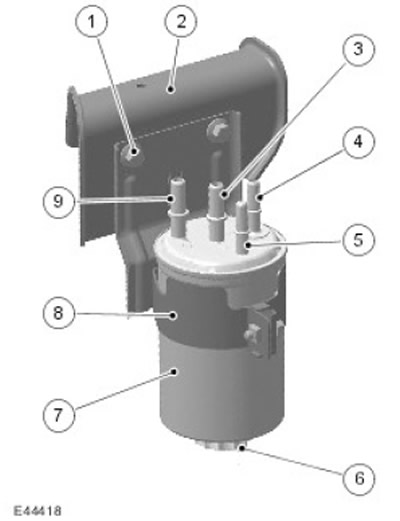

Наименование пункта Каталожный номер запасной части Описание 1 Винт М8 (2 шт.) 2 Кронштейн 3 Подача топлива к двигателю (топливный насос высокого давления) 4 Возврат топлива от охладителя 5 Возврат...

Заливная горловина топливного бака 2.7L

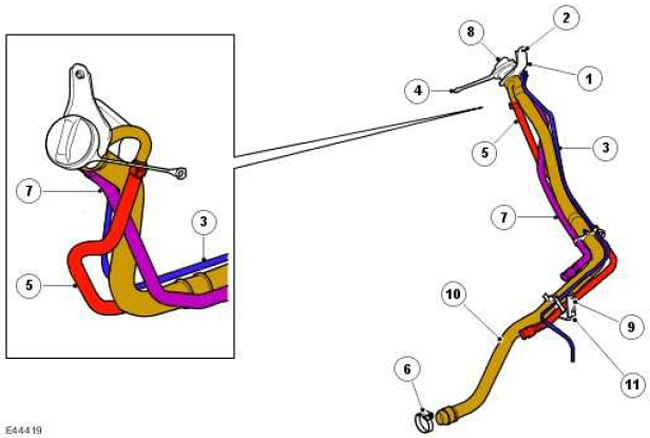

Наименование пункта Каталожный номер запасной части Описание 1 - Кронштейн 2 - Винт M6 3 - Трубка сапуна заднего дифференциала (для справки) 4 - Шнур крышки заливной горловины 5 - Трубка сапуна...

Охладитель топлива 2.7L

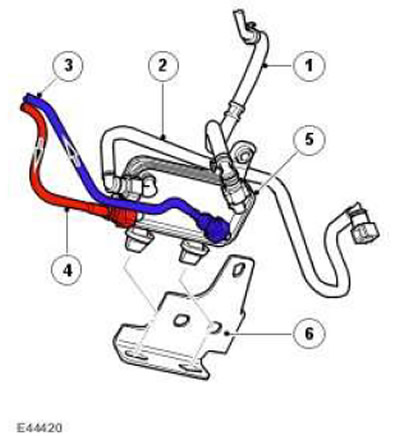

Наименование пункта Каталожный номер запасной части Описание 1 - Трубопровод - от топливного насоса высокого давления к охладителю 2 - Трубопровод - от охладителя к топливному фильтру 3 - Выпускной...

Диагностика и проверка 4.0L
Осмотр и проверка ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средства защиты глаз при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов....

Диагностика и проверка 4.4L
Осмотр и проверка ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте средства защиты глаз при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов....

Диагностика и проверка 2.7L
Осмотр и проверка ПРЕДОСТЕРЕЖЕНИЕ: НЕ выполняйте никакие ремонты топливной системы при работающем двигателе. Давление топлива в системе может достигать 1600 бар. Неследование этому указанию может...

Заливной патрубок топливного бака 4.0L
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей....

Заливной патрубок топливного бака 4.4L
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей....

Заливной патрубок топливного бака 2.7L
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе или пользоваться сотовым телефоном при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей....

Модуль топливного насоса 4.0L

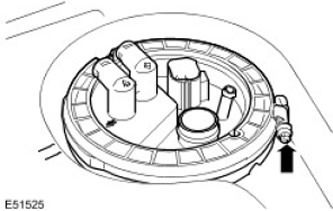

Снятие ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! пары бензина!"...

Модуль топливного насоса 4.4L

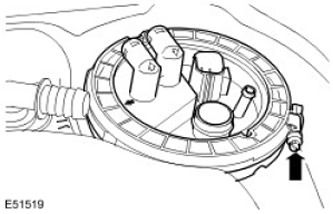

Снятие ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! пары бензина!"...

Модуль топливного насоса 2.7L
Снятие ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! Пары бензина!"...

Снятие и установка топливного бака 4.0L

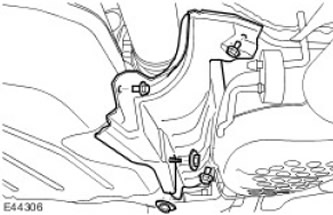

Снятие ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! пары бензина!"...

Снятие и установка топливного бака 4.4L

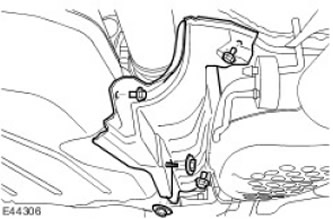

Снятие ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! пары бензина!"...

Снятие и установка топливного бака 2.7L
Снятие Все автомобили 1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация. 2. Слейте топливо из топливного бака. Для получения...
