Nosník zadného nárazníka (Range Rover 3)

Demontáž

1. Otvorte obe polovice dverí batožinového priestoru, uvoľnite a zložte policu.

2. Demontujte zadný nárazník.

EXTERIÉROVÉ DIELY, OPRAVNÉ PRÁCE, Zadný nárazník.

3. Nadvihnite a zaistite kryt rezervného kolesa.

4. Uvoľnite a odstráňte ľavý a pravý bočný panel batožinového priestoru.

5. Odskrutkujte imbusové skrutky zaisťujúce ľavé a pravé krúžky na batožinu a odstráňte ich.

6. Odstráňte 2 otočné upevňovacie prvky zaisťujúce zadné panely na ľavej a pravej strane.

7. Nájdite popruhy a odstráňte ľavý a pravý kryt nákladného priestoru.

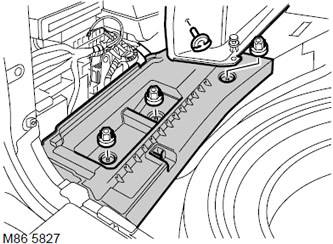

8. Odstráňte kolík a otočnú svorku upevnenia zadných panelov z ľavej a pravej strany auta.

9. Odstráňte výstražný trojuholník.

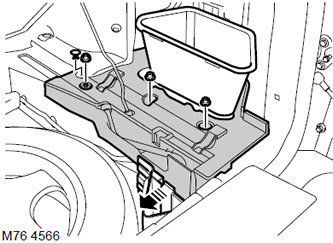

10. Uvoľnite zámok a vyberte blokovací klin kolesa a tašku na náradie.

11. Vyberte pravú odkladaciu schránku z batožinového priestoru.

12. Odskrutkujte 3 plastové matice a odstráňte 2 rezbárske svorky upevnenia pravej podpery škatúľ a odstráňte podperu.

13. Odskrutkujte 3 plastové matice upevnenia podpery ľavej skrinky na tovar a odstráňte podperu.

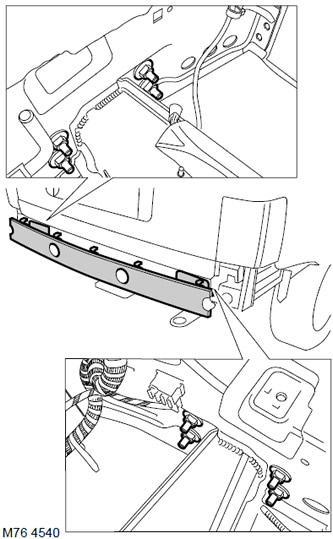

14. Odskrutkujte 8 matíc upevnenia nosníka zadného nárazníka a odstráňte nosník.

POZNÁMKA: Ak bola demontáž vykonaná len s cieľom poskytnúť prístup k iným prvkom systému, ďalšie demontážne operácie by sa nemali vykonávať.

15. Odstráňte 8 svoriek z nosníka zadného nárazníka.

Zhromaždenie

1. Nainštalujte 8 svoriek na nosník zadného nárazníka.

2. Vytvorte nosník zadného nárazníka, naskrutkujte matice a utiahnite ich momentom 45 Нм.

3. Vytvorte ľavú podperu škatule na tovar a pripevnite plastové matice.

4. Nainštalujte pravú nohu a zaistite ju 2 držiakmi a 3 plastovými maticami.

5. Nainštalujte odkladaciu schránku na držiak batožinového priestoru.

6. Umiestnite blokovací klin kolesa a tašku na náradie.

7. Znovu nainštalujte a zaistite výstražný trojuholník.

8. Nainštalujte ľavý a pravý panel batožinového priestoru a zaistite ich otočnými zámkami.

9. Nainštalujte krúžok na upevnenie nákladu, nájdite háčik. Skrutku utiahnite krútiacim momentom 25 Nm.

10. Umiestnite a zaistite kryt.

11. Nainštalujte ľavý a pravý panel batožinového priestoru.

12. Zatvorte kryt rezervného kolesa a nainštalujte policu batožinového priestoru.

13. Namontujte späť zadný nárazník.
