Senzor de uzură a plăcuțelor din spate (Range Rover 3)

Demontarea

1. Ridicați partea din spate a vehiculului pe o parte.

AVERTISMENT: Nu lucrați sub un vehicul ridicat doar pe un cric sau un lift. Instalați întotdeauna recuzită de siguranță.

2. Scoateți roata spate dreapta.



3. Scoateți 5 șuruburi de fixare a unui apărător de noroi al unui pas de roată și îndepărtați un apărător de noroi pentru accesul la o priză a unui cablu de gabarit de uzură.

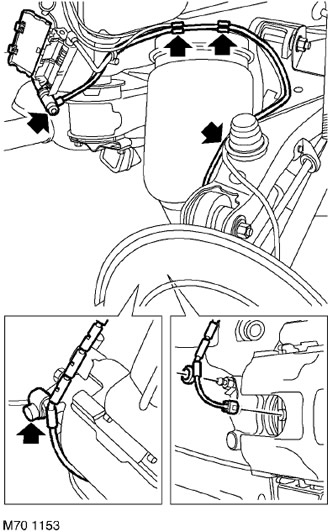

4. Deschideți capacul recipientului conectorului, îndepărtați blocul de cablu al senzorului de uzură, apoi eliberați cablul din elementele de reținere ale carcasei lonchetei de suspensie, ale brațului de tracțiune și ale capacului de aerisire.

5. Deconectați senzorul de uzură de la sabotul de frână.

6. Scoateți senzorul de uzură.

Asamblare

1. Montați indicatorul de uzură pe plăcuța de frână.

2. Atașați cablul senzorului de uzură la elementele de reținere de pe capacul de aerisire, brațul de remorcare și carcasa suportului suspensiei. Atașați blocul la conector și fixați conectorul. Închideți capacul recipientului conectorului.

3. Reinstalați apărătoarea de noroi a pasajului roții și strângeți șuruburile de fixare a acestuia.

4. Reinstalați roata și strângeți piulițele la 140 Nm.

5. Scoateți recuzita și coborâți mașina.
