Încuietoare ușii din față (Defender 2007+)

Retragere

1. Scoateți panoul de întărire a ușii și sprijiniți geamul cu o placă.

Pentru mai multe informații, consultați capitolul: Panou de întărire a ușii din față (501-03 Elemente caroserie blocabile, Demontare și instalare).

2. Deconectați tija de antrenare de la pârghia de antrenare a mânerului.

3. Deconectați legătura de antrenare de la pârghia de blocare de pe mâner.

4. Deconectați tija de antrenare a butonului de apăsare și legătura de la mecanismul de blocare.



5. Scoateți cele două șuruburi și scoateți ansamblul mânerului de pe ușă.

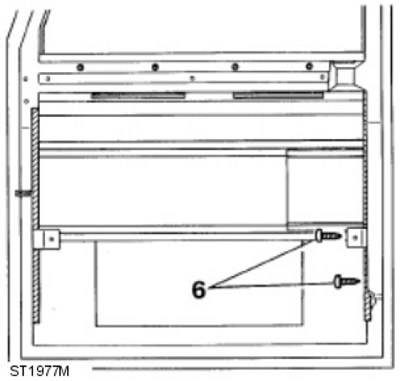

6. Scoateți cele două șuruburi autofiletante care fixează capătul inferior al ghidajului geamului.

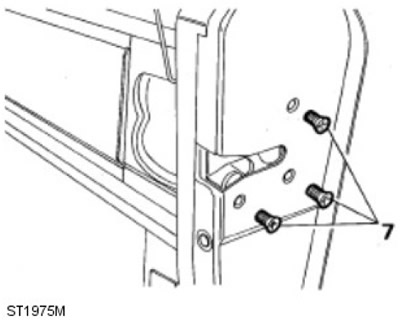

7. Scoateți cele trei șuruburi care fixează ansamblul zăvorului pe ușă.




8. Având grijă să nu deteriorați ghidajul, deconectați-l de la zăvor și scoateți ansamblul zăvor de pe ușă.

Instalare

1. Glisați ușor șina ferestrei înapoi suficient pentru a permite zăvorului să alunece în poziție.

2. Atașați zăvorul la ușă cu trei șuruburi.

3. Fixați șina ferestrei cu două șuruburi, asigurându-vă că garnitura este la locul său și că capetele șuruburilor sunt sub capătul inferior al șinei (pentru a evita deteriorarea sticlei).

4. Instalați mânerul și fixați-l cu două șuruburi, asigurându-vă că rama rămâne în poziție.

5. Conectați tija de antrenare la brațul de antrenare al mânerului și fixați-l cu clema cu arc.

6. Conectați tija de antrenare la pârghia de blocare și fixați-o cu clema cu arc.

7. Conectați tija de acționare a butonului de apăsare și legătura la brațul de blocare și fixați cu clema cu arc.

8. Instalați placa de bază.

Pentru mai multe informații, consultați capitolul: Panou de întărire a ușii din față (501-03 Elemente caroserie blocabile, Demontare și instalare).
