Система выпуска отработавших газов и подвеска элементов (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.



3. Отверните и утилизируйте 2 гайки и 2 болта крепления приёмной трубы к фланцу промежуточной трубы.

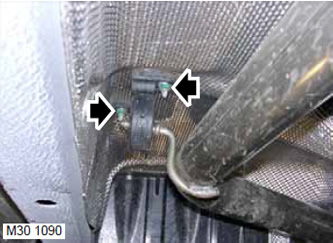

4. Отверните гайку крепления промежуточной подвески системы выпуска к кузову.

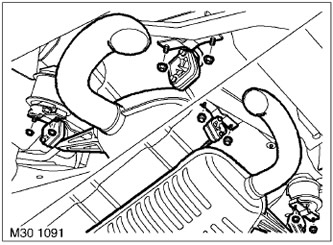

5. Отверните 8 гаек крепления задней подушки подвески глушителя к кузову и, с помощью напарника, снимите с автомобиля систему выпуска в сборе.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

6. Снимите 5 резиновых подушек с основной сборки системы, снимите резиновые подушки с точек подвески системы на кузове.

Сборка

1. Протрите фланцы приёмной трубы и выпускного коллектора.

2. Установите резиновые подушки на точки подвески системы и на основную сборку системы.

3. При помощи напарника установите систему выпуска на автомобиль, совместите фланцы, слегка наживите болты с гайками. Прикрепите заднюю пару кронштейнов глушителя к кузову и слегка притяните гайки.

4. Подведите к кузову среднюю подвеску системы, наверните гайку и затяните её моментом 68 Н·м.

5. Подведите к кузову остальные элементы крепления системы, наверните гайки и затяните их моментом 25 Н·м.

6. Проверьте правильность положения системы выпуска отработавших газов.

7. Совместите фланцы выпускной системы и равномерно затяните новые гайки. Момент затяжки 45 Н·м.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.

9. Запустите двигатель. При работающем двигателе проверьте плотность системы выпуска (отсутствие прорыва отработавших газов).
