Правый клапан регулятора фаз газораспределения (VCC) (Рендж Ровер 3)

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите воздушный шланг.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шланг, соединяющий датчик расхода воздуха с дроссельным патрубком.

3. Отсоедините электрический разъём от электромагнитного клапана VCC.

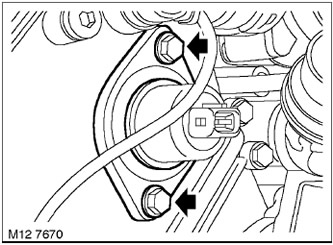

4. Отверните 2 болта крепления крышки сальника электромагнитного клапана VCC и выньте сальник.

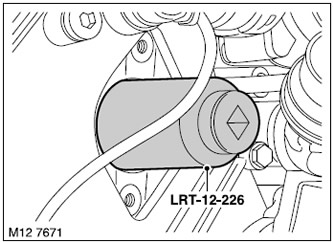

5. Установите торцевую головку LRT-12-226 на электромагнитный клапан регулятора фаз газораспределения и снимите клапан.

ВНИМАНИЕ: Снимая электромагнитный клапан, не допускайте попадания масла на приводные ремни.

Сборка

1. Установите торцевую головку LRT-12-226 на электромагнитный клапан регулятора фаз газораспределения и вверните клапан.

2. Затяните электромагнитный клапан РФГ. Момент затяжки 25 Н·м. Снимите головку LRT-12-226.

3. Протрите клапан VCC, сальник клапана и привалочные поверхности.

4. Смажьте внутреннюю привалочную поверхность сальника клапана VCC.

5. Установите сальник электромагнитного клапана, вверните болты и затяните их.

6. Присоедините к электромагнитному клапану электрический разъём.

7. Установите на место воздушный шланг.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Шланг, соединяющий датчик расхода воздуха с дроссельным патрубком.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.
