Переборка масляного насоса (Рендж Ровер 3)

Демонтаж

1. Снимите поддон с прокладкой.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Прокладка масляного поддона.

Разборка

1. Отверните болт крепления масляного насоса.

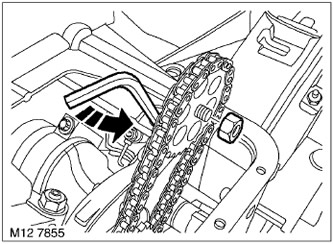

2. Поверните против часой стрелки гайку натяжения цепи привода масляного насоса, чтобы ослабить цепь.

3. Отверните гайку крепления звёздочки масляного насоса и снимите звёздочку.

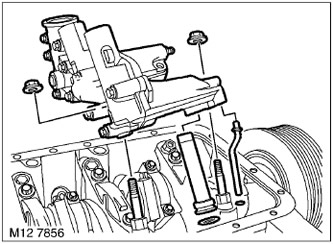

4. Отверните 2 гайки крепления масляного насоса и снимите его.

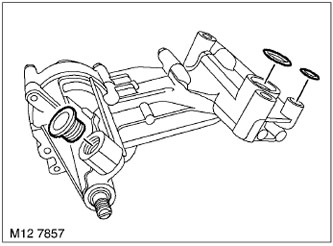

5. Снимите с блока цилиндров маслоподающую и регулирующую трубки, снимите и утилизируйте 3 кольцевых уплотнения.

6. Отверните от масляного насоса регулировочную гайку.

Проверка

1. Протрите масляные трубки масляный насос и привалочные поверхности.

Сборка

1. Смажьте новые уплотнительные кольца. Кольцевой уплотнение маслоподающей трубки следует уложить в канавку в масляном насосе, а кольцевое уплотнение регулирующей трубки нужно надеть на неё.

2. Установите маслопроводные трубки в блок цилиндров.

3. Наверните регулировочную гайку на масляный насос.

4. Смажьте масляный насос.

5. Установите масляный насос, соединив его с маслопроводными трубками, и затяните две гайки крепления масляного насоса моментом 23 Н·м.

6. Протрите звёздочку привода масляного насоса.

7. Наденьте цепь на звёздочку и звёздочку с цепью - на вал масляного насоса. Поверните, если нужно, вал насоса, чтобы облегчить установку.

8. Наверните гайку крепления звёздочки масляного насоса и затяните её моментом 47 Н·м.

9. Вращением регулировочной гайки добейтесь того, чтобы стрела прогиба цепи в средней части между звёздочками была от 8 мм до 12 мм.

ПРИМЕЧАНИЕ: Регулировка цепи привода масляного насоса производится вращением болта с внутренним шестигранником, доступ к которому осуществляется через отверстие под болт крепления масляного насоса.

10. Вверните болт крепления масляного насоса и затяните его моментом 23 Н·м.
