Переборка прокладки масляного поддона (Рендж Ровер 3)

Демонтаж

1. Выньте масляный щуп.



2. Отверните 2 гайки крепления кронштейна трубки масляного щупа к клапанной крышке.

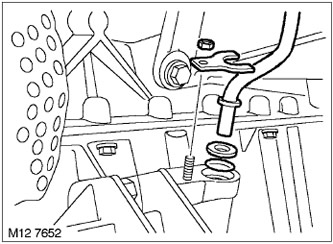

3. Отверните гайку и снимите планку крепления трубки масляного щупа к масляному поддону. Выньте трубку масляного щупа с уплотнительной шайбой. Утилизируйте уплотнительное кольцо.

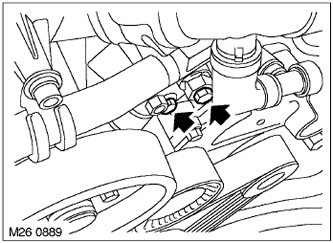

4. Отверните 2 болта крепления натяжителя ремня привода впомогательных агрегатов и ослабьте ремень.

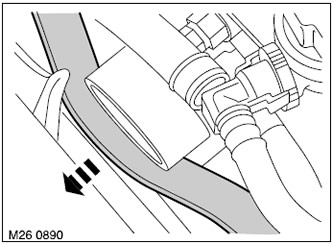

5. Снимите ремень привода навесных агрегатов.

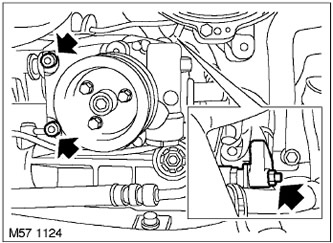

6. Отверните 2 болта и 1 гайку крепления насоса гидроусилителя и отведите насос в сторону.

7. Снимите маслоприёмник с сетчатым фильтром.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Маслоприёмная трубка с сетчатым фильтром.

Разборка

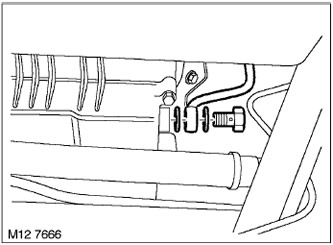

1. Отверните пустотелый болт крепления трубки слива масла к масляному поддону и утилизируйте две уплотнительные шайбы.

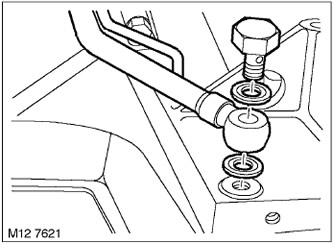

2. Отверните пустотелый болт крепления трубки слива масла от масляного фильтра к масляному поддону и утилизируйте две уплотнительные шайбы.



3. Отверните 31 болт крепления масляного поддона к блоку цилиндров.

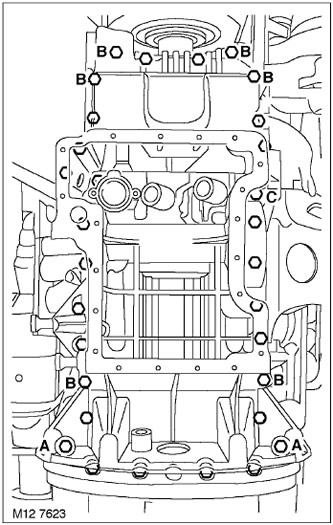

ПРИМЕЧАНИЕ: Пометьте положение всех болтов поскольку они имеют различные длины А=М8х60мм; В=М6х80мм; С=М6х40мм. Оставшиеся болты имеют размерность М6х20мм.

4. Снимите масляный поддон и утилизируйте прокладку.

Проверка

1. Протрите поддон и ответную привалочную поверхность.

Сборка

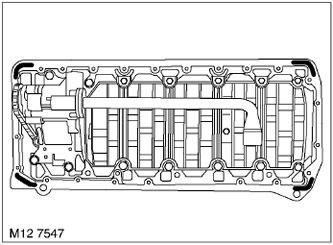

1. На указанные на рисунке места нанесите валик герметика толщиной 2 мм.


2. Установите на поддон новую прокладку, поставьте поддон на своё место, вверните болты крепления, но не затягивайте их.

ПРИМЕЧАНИЕ: Пометьте положение болтов М6, поскольку они имеют две различные длины.

3. Затяните 31 болт крепления верхней части поддона к блоку цилиндров: М6х8,8 мм моментом 10 Н·м, М6х10,9 мм моментом 12 Н·м, М8х8,8 мм моментом 22 Н·м.

4. Протрите масляный фильтр и присоединительную часть маслосливной трубки.

5. Установив 2 новые уплотнительные шайбы, вверните пустотелый болт крепления трубки слива масла от масляного фильтра к масляному поддону и затяните его моментом 30 Н·м.

Сборка

1. Установите маслоприёмную трубку.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Маслоприёмная трубка с сетчатым фильтром.

2. Протрите насос гидроусилителя и ответные привалочные поверхности.

3. Установите насос гидроусилителя на место, вверните болты крепления и наверните гайку. Затяните болты крепления насоса моментом 10 Н·м, а гайку крепления - моментом 25 Н·м.

4. Протрите шкивы ремня привода вспомогательных агрегатов.

5. Наденьте ремень привода навесных агрегатов, поверните натяжитель до отказа по часовой стрелке и затяните болты крепления моментом 22 Н·м.

6. Протрите тубку масляного щупа и ответные привалочные поверхности.

7. Установите на поддон новое кольцевое уплотнение, вставьте в поддон трубку масляного щупа с шайбой.

8. Наверните и затяните гайки крепления трубки масляного щупа моментом 10 Н·м.

9. Установите прижимную планку и затяните гайку крепления планки масляного щупа моментом 10 Н·м.

10. Вставьте масляный щуп.
