ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
4. Снимите защитный кожух вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
5. Снимите клапанную крышку левой головки цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки левой головки цилиндров.
6. Снимите клапанную крышку правой головки цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки правой головки цилиндров.
7. Выверните 8 свечей зажигания.
8. Отверните 2 болта крепления заднего такелажного рыма на правой головке цилиндров и снимите рым.

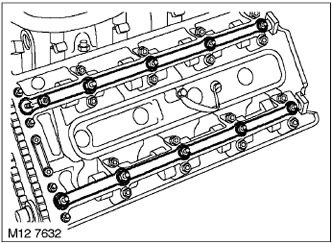

9. Отверните 20 гаек крепления 4-х маслораспределительных трубок смазки распредвалов левой и правой головок цилиндров и снимите маслораспределительные трубки.
10. Поверните коленчатый вал так, чтобы кулачки распредвала на первом цилиндре встали в положение В.М.Т начала рабочего такта.

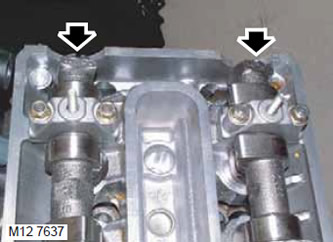

11. Задняя часть распредвала может казаться смещённой по углу и занимающей неправильное положение при том, что кулачки первого цилиндра стоят в положении В.М.Т. начала рабочего такта.
ПРИМЕЧАНИЕ: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.

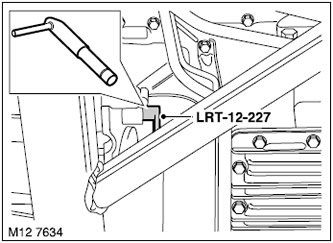

12. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении В.М.Т.
13. Снимите верхнюю переднюю крышку привода механизма газораспределения на левой головке.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ левой головки цилиндров.
14. Снимите верхнюю переднюю крышку привода механизма газораспределения на правой головке.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ правой головки цилиндров.

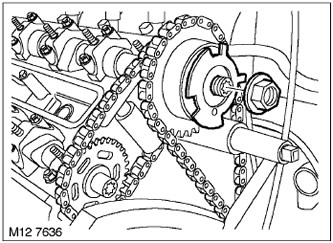

15. Отверните гайку крепления диска датчика положения распредвала правой головки и снимите диск.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

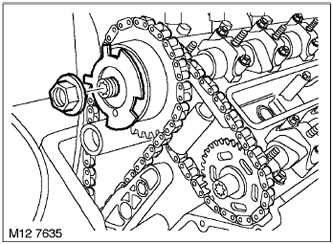

16. Отверните гайку крепления диска датчика положения распредвала левой головки и снимите диск.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

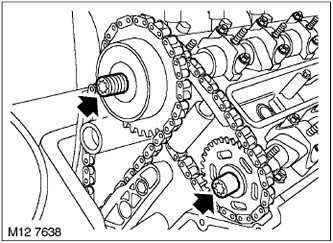

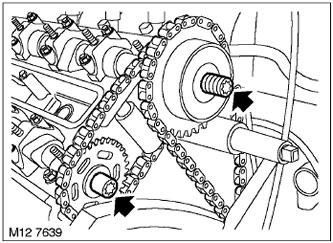

17. Ослабьте на пол-оборота 2 болта крепления VCC правой головки и звёздочки выпускного распредвала правой головки.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
18. Ослабьте на пол-оборота 2 болта крепления VCC левой головки и звёздочки выпускного распредвала левой головки.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
19. Ослабьте болт крепления оправки LRT-12-223/2 к оправке LRT-12-223/1.

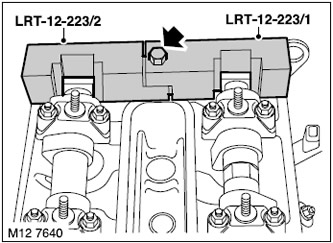

20. Установите оправки LRT-12-223/2 и LRT-12-223/1 на заднюю часть распредвалов правой головки цилиндров и затяните болт.

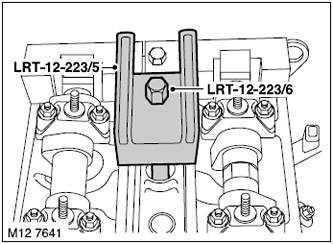

21. Установите оправки LRT-12-223/5 и LRT-12-223/6 на правую головку цилиндров и притяните оправку LRT-12-223/6, используя резьбовое гнездо свечи.
22. Ослабьте болт крепления оправки LRT-12-223/4 к оправке LRT-12-223/3.

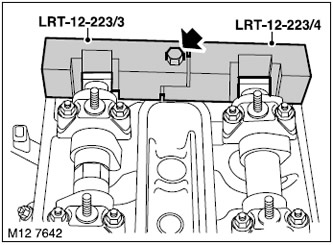

23. Установите оправки LRT-12-223/4 и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.

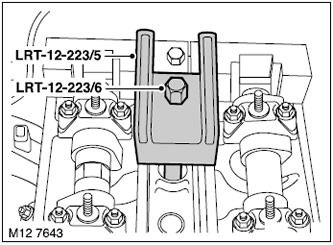

24. Установите оправки LRT-12-223/5 и LRT-12-223/6 на левую головку цилиндров и притяните LRT-12-223/6, используя резьбовое гнездо свечи.

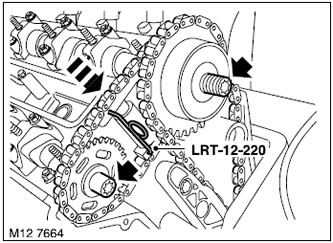

25. Сожмите пружину натяжителя цепи привода выпускного вала правой головки, вставьте чеку LRT-12-220 в натяжитель и отверните 2 болта крепления VCC и звёздочки выпускного распредвала правой головки цилиндров.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
26. Снимите звёздочку выпускного распредвала, цепь привода выпускного вала и VCC правой головки.
ПРИМЕЧАНИЕ: Чтобы цепь не упала вниз, прикрепите её к головке цилиндров.
Сборка
1. Наденьте цепь выпускного распредвала на блок VCC правой головки, вставьте звёздочку выпускного распредвала в цепь привода.
ПРИМЕЧАНИЕ: Блок VCC, цепь привода выпускного распредвала и звёздочка выпускного распредвала не имеют установочных меток. Эти компоненты могут устанавливаться на цепь привода и на распредвалы в произвольном положении.
2. Надев цепь привода на блок VCC правой головки цилиндров, установите VCC и звёздочку выпускного распредвала на свои распредвалы, вверните и притяните 2 болта крепления так, чтобы устранить люфт.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
3. Сожмите пружину натяжителя цепи привода выпускного распредвала правой головки цилиндров и выньте чеку LRT-12-220.

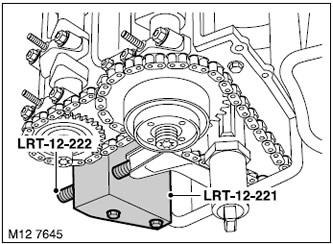

4. Установите оправку LRT-12-221 на правую головку цилиндров, закрепите оправку LRT-12-222 на LRT-12-221 и притяните усилием руки.
ПРИМЕЧАНИЕ: Вворачивайте регулировочный болт лишь до появления лёгкого сопротивления.

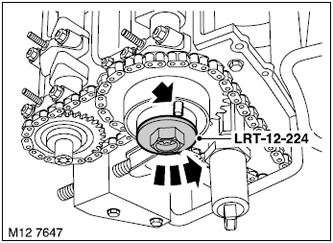

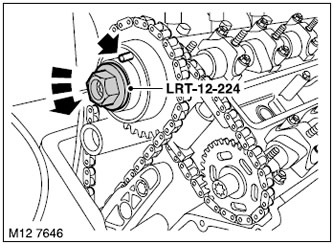

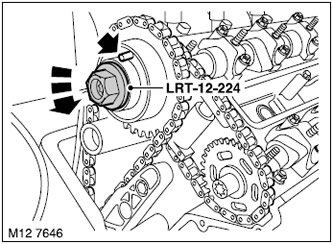

5. Установите приспособление LRT-12-224 на блок VCC левой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке.
6. Вращайте блок VCC левой головки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
ПРИМЕЧАНИЕ: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
7. Затяните болты крепления левого VCC и звёздочки выпускного распредвала моментом 15 Н·м и ослабьте на четверть оборота.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

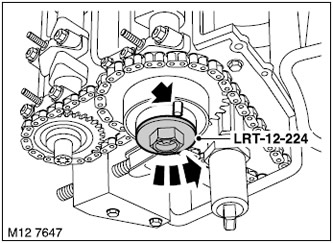

8. Установите приспособление LRT-12-224 на блок VCC правой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке
9. Вращайте блок VCC правой головки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
ПРИМЕЧАНИЕ: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
10. Затяните болты крепления правого блока VCC и звёздочки выпускного распредвала моментом 15 Н·м и ослабьте на четверть оборота.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
11. Отрегулируйте натяжение цепи, затянув приспособление LRT-12-222 до момента 0,7 Н·м.
12. Установите приспособление LRT-12-224 на блоке VCC левой головки цилиндров и подключите тестер между контактом на РФГ и шпилькой на маслораспределительной трубке.
ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.
13. Вращайте VCC левой головки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
ПРИМЕЧАНИЕ:Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
14. Затяните болты левого РФГ моментом 110 Н·м, а болт крепления звёздочки выпускного вала - моментом 125 Н·м.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
15. Установите приспособление LRT-12-224 на блок VCC правой головки цилиндров и подключите тестер между контактом на VCC и шпилькой на маслораспределительной трубке.
ПРИМЕЧАНИЕ: При регулировке натяжения цепи происходит смещение VCC, после чего требуется вывести его на левый упор.
16. Вращайте блок VCC правой головки за приспособление LRT-12-224 до тех пор, пока усилие вращения не достигнет 40 Н·м, при помощи тестера убедитесь в неразрывности цепи.
ПРИМЕЧАНИЕ: Вращением VCC за приспособление LRT-12-224 достигается устранение излишков масла и выведение VCC на упор. Цепь замыкается при выходе VCC на упор.
17. Затяните болты правого VCC моментом 110 Н·м,а болт крепления звёздочки выпускного вала - моментом 125 Н·м.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
18. Установите диск датчика положения распредвала на правой головке цилиндров и притяните усилием руки гайку крепления диска.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

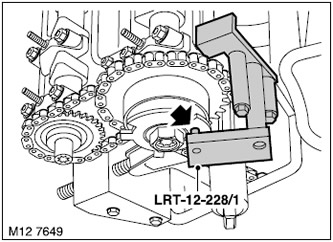

19. Установите фиксатор LRT-12-228/1 на правый диск датчика положения распредвала, вверните 2 болта крепления фиксатора к правой головке цилиндров и затяните их.
ПРИМЕЧАНИЕ: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров и к нижней части передней крышки двигателя (крышки привода ГРМ).
20. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н·м и снимите фиксатор LRT-12-228/1 с правой головки цилиндров.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
21. Установите левый диск датчика положения распредвала и притяните усилием руки гайку крепления диска.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

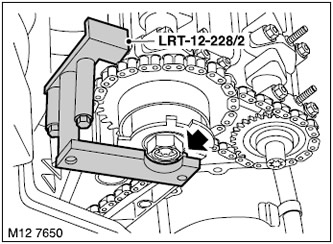

22. Установите фиксатор LRT-12-228/2 на левый диск датчика положения распредвала, вверните 2 болта крепления фиксатора к левой головке цилиндров и затяните их.
ПРИМЕЧАНИЕ: Для того, чтобы правильно отрегулировать положение диска датчика положения распредвала, перед тем, как затягивать болты крепления фиксатора, нужно убедиться в том, что приспособление плотно прилегает к поверхности головки цилиндров и к нижней части передней крышки двигателя (крышки привода ГРМ).
23. Затяните гайку крепления диска датчика положения распредвала моментом 40 Н·м и снимите фиксатор LRT-12-228/2 с левой головки цилиндров.
ПРИМЕЧАНИЕ: Эта резьба левосторонняя.
24. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/2 и LRT-12-223/1 с распредвалов правой головки цилиндров.
25. Снимите приспособленияLRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4 с распредвалов левой головки цилиндров.
26. Ослабьте LRT-12-222, отверните 2 болта крепления LRT-12-222 правой головке цилиндров и снимите приспособление LRT-12-221.
27. Установите верхнюю переднюю крышку привода механизма газораспределения на правую головку цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ правой головки цилиндров.
28. Установите верхнюю переднюю крышку привода механизма газораспределения на левую головку цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Верхняя передняя крышка ГРМ правой головки цилиндров.
29. Выньте палец LRT-12-227 из отверстия под фиксатор.
30. Установите 4 маслораспределительные трубки на левую и правую головки цилиндров, вверните и затяните 20 болтов крепления.
31. Установите задний такелажный рым правой головки цилиндров, вверните и затяните 2 болта его крепления.
32. Вверните и затяните 8 свечей зажигания. Момент затяжки 31 Н·м.
33. Установите клапанную крышку правой головки цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки правой головки цилиндров.
34. Установите клапанную крышку левой головки цилиндров.
Двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки левой головки цилиндров.
35. Установите защитный кожух вентилятора.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
36. Заполните систему охлаждения охлаждающей жидкостью.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
37. Присоедините "отрицательную" клемму аккумуляторной батареи.
