Прокладка клапанных крышек (Рендж Ровер 3)

Разборка

1. Клапанная крышка левой головки цилиндров: Ослабьте хомут и отсоедините шланг вентиляции картера от клапанной крышки.

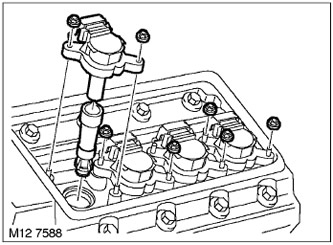

2. Отверните 7 гаек крепления катушек зажигания к клапанной крышке. Выньте 4 катушки зажигания.

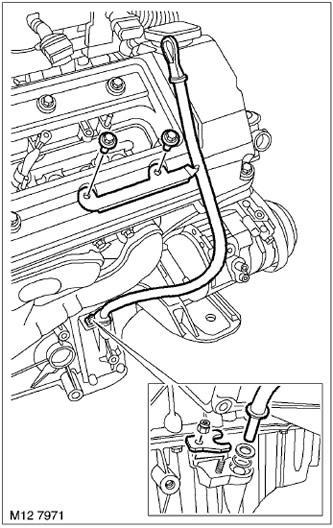

3. Клапанная крышка правой головки цилиндров. Отверните 2 гайки крепления трубки масляного щупа.


4. Клапанная крышка правой головки цилиндров. Отверните гайку и снимите планку крепления трубки масляного щупа к масляному поддону.

5. Клапанная крышка правой головки цилиндров. Выньте трубку масляного щупа с уплотнительной шайбой и утилизируйте кольцевой уплотнитель.

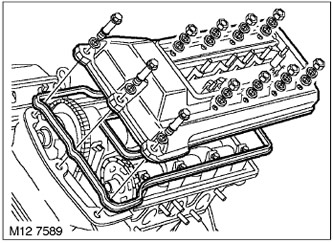

6. Отверните 8 гаек и 3 болта крепления клапанной крышки к головке цилиндров. Снимите клапанную крышку, утилизируйте 2 прокладки и 11 уплотнительных шайб.

Сборка

1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.

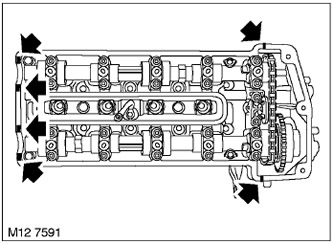

2. Нанесите герметик STC 50550 на места, указанные на рисунке.

3. Использовав 2 новые прокладки и 11 уплотнительных шайб, поставьте клапанную крышку на головку цилиндров.

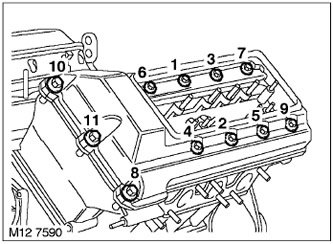

4. Наживите 8 гаек и 3 болта крепления клапанной крышки и затяните их в показанной последовательности. Момент затяжки 10 Н·м.


5. Вставьте 4 катушки зажигания.

6. Наверните 7 гаек крепления катушек зажигания к клапанной крышке и затяните их. Момент затяжки 4 Н·м.

7. Клапанная крышка правой головки цилиндров. Протрите тубку масляного щупа и ответные привалочные поверхности.

8. Клапанная крышка правой головки цилиндров. Установите на поддон новое кольцевое уплотнение, вставьте в поддон трубку масляного щупа с шайбой.

9. Клапанная крышка правой головки цилиндров. Наверните и затяните гайки крепления трубки масляного щупа моментом 10 Н·м.

10. Клапанная крышка правой головки цилиндров. Установите прижимную планку и затяните гайку моментом 10 Н·м.

11. Присоедините шланг вентиляции картера и затяните хомут.
