Прокладка головки блока цилиндров (Рендж Ровер 3)

Демонтаж

1. Отверните 8 гаек крепления выпускного коллектора, снимите коллектор, утилизируйте гайки и обе прокладки.

2. Отсоедините шланги системы охлаждения от жидкостного насоса.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Шланги, соединяющие распределительный патрубок с насосом системы охлаждения.

3. Снимите левый регулятор фаз газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Регулятор фаз газораспределения (VCC).

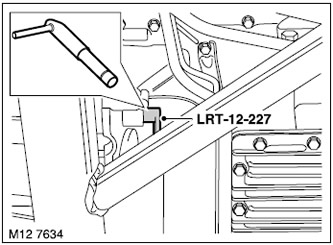

4. Выньте палец LRT-12-227 из отверстия под фиксатор.

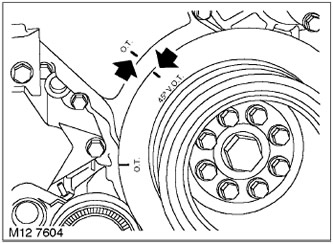

5. Поверните коленчатый вал против часовой стрелки в положение 45° до В.М.Т.

ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.

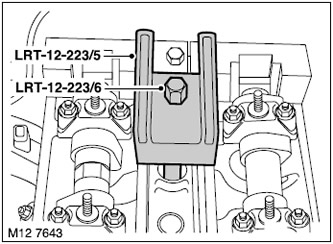

6. Снимите приспособления LRT-12-223/6, LRT-12-223/5, LRT-12-223/3 и LRT-12-223/4 с распредвалов левой головки цилиндров.

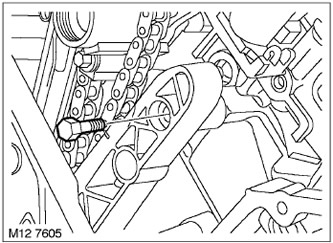

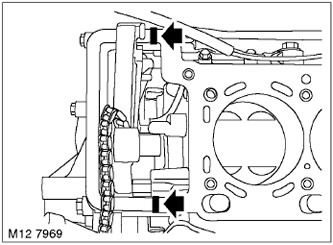

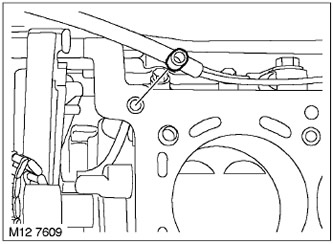

7. Отверните болт крепления башмака цепи к левой головке цилиндров.

Разборка

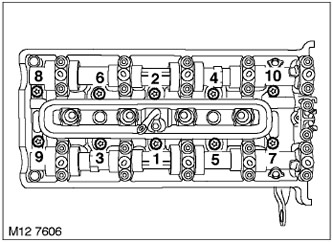

1. В указанной на рисунке последовательности ослабьте 10 болтов крепления головки цилиндров.

2. Утилизируйте болты крепления головки и выньте 10 шайб болтов.

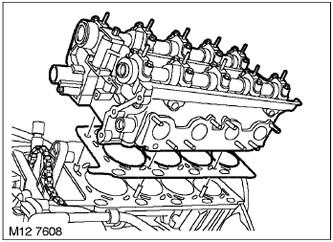

3. С помощью напарника снимите головку цилиндров.


4. Утилизируйте прокладку головки блока цилиндров.



5. Утилизируйте кольцевое уплотнение на верхней плоскости блока цилиндров.

Проверка

1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.

ВНИМАНИЕ: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не осталось масло или охлаждающая жидкость. Если этого не сделать, то, при заворачивании болтов крепления головки, можно повредить блок цилиндров.

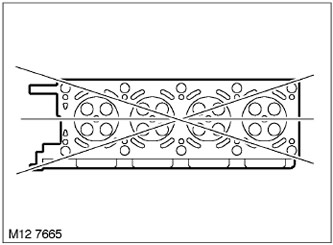

2. При помощи поверочной линейки и щупа, проверьте деформацию нижней плоскости головки в направлениях, указанных на рисунке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - V8.

Сборка

1. Установите на блок цилиндров новое кольцевое уплотнение.



2. Нанесите герметик STC 50550 на места, указанные на рисунке.

3. Наденьте новую прокладку головки блока на установочные штифты в блоке цилиндров.

4. С помощью напарника поставьте головку на блок проследив за тем, чтобы она попала на штифты.

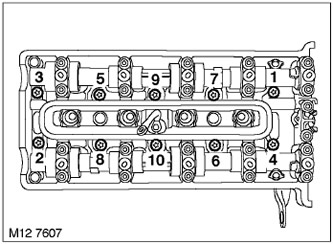

5. Вложите на место шайбы болтов крепления головки и вверните новые болты. Затяните болты крепления головки моментом 30 Н·м в последовательности, указанной на рисунке. При помощи углового динамометрического ключа, в той же последовательности, доверните болты на 80°, а затем - ещё на 80°.

ПРИМЕЧАНИЕ: Не пытайтесь удалить с новых болтов специальное покрытие.

Сборка

1. Вверните болт крепления башмака левой цепи привода распредвала и затяните его моментом 10 Н·м.

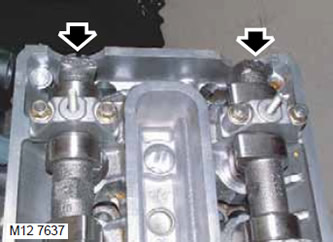

2. Осторожно поворачивайте распредвалы до тех пор, пока буквы и номера цилиндров, расположенные в задней части валов, не окажутся направленными вверх.

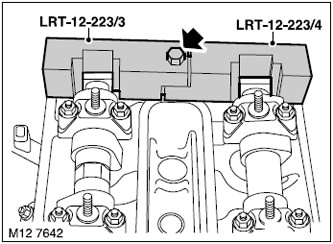

3. Ослабьте болт крепления оправки LRT-12-223/4 к оправке LRT-12-223/3.



4. Установите оправки LRT-12-223/4 и LRT-12-223/3 на заднюю часть распредвалов левой головки цилиндров и затяните болт.



5. Установите оправки LRT-12-223/5 и LRT-12-223/6 на левую головку цилиндров и притяните LRT-12-223/6, используя резьбовое гнездо свечи.

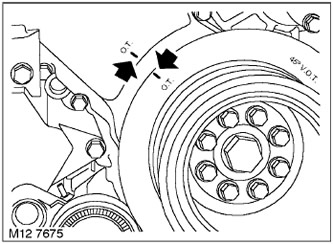

6. Поверните коленчатый вал по часовой стрелке до совпадения меток В.М.Т.

ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода распредвала и удерживайте её в натянутом состоянии.

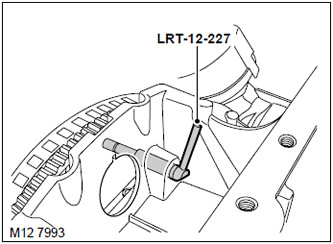

7. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении В.М.Т.

8. Установите левый регулятор фаз газораспределения.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Регулятор фаз газораспределения (VCC).

9. Присоедините шланги системы охлаждения к жидкостному насосу.

Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Шланги, соединяющие распределительный патрубок с насосом системы охлаждения.

10. Протрите привалочную поверхность выпускного коллектора и установите новые прокладки.

11. Нанесите на шпильки крепления выпускного коллектора консистентную смазку с медным порошком, наверните 8 гаек крепления коллектора затяните их моментом 23 Н·м.
