Вентиляторы центра панели управления (Рендж Ровер 3)

Демонтаж

1. Поочередно ослабьте 4 внутренние защёлки крепления вентиляционной решетки к накладке панели управления. Для этого прикладывайте к ней равномерное усилие до тех пор, пока не будет высвобождена последняя защёлка.

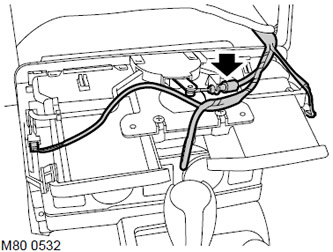

2. Отсоедините колодки разъемов и отделите кабели от узла вентиляционной решетки.

3. Освободите кабели распределителя воздуха.

от узла храповика и снимите вентиляционную решетку.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

4. Снимите выключатель аварийной сигнализации.

Сборка

1. Установите выключатель аварийной сигнализации.

2. Расположите вентиляционную решетку в сборе на панель управления и укрепите кабель.

3. Присоедините колодки кабелей и закрепите кабели на решетке.

4. Установите и закрепите вентиляционную решетку в сборе на накладку панели управления.
