Ремень привода навесного оборудования двигателя V8 (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

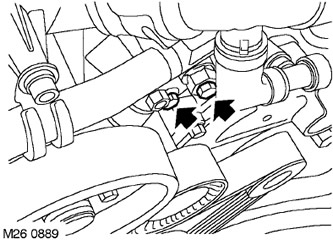

2. Ослабьте 2 болта натяжного устройства ременной передачи.

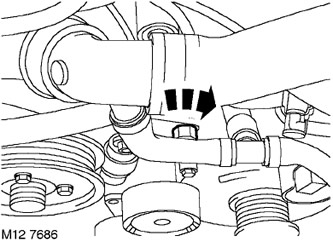

3. Ключом на 17 мм полностью поверните натяжитель, для того чтобы снять напряжения в ремне. Вращать натяжитель следует по часовой стрелке.

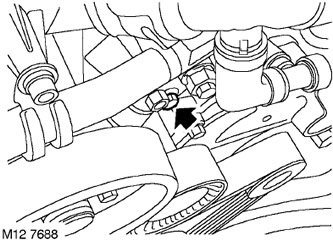

4. Удерживая натяжитель в оттянутом положении. затяните болт крепления натяжителя.




5. Снимите ремень со шкива натяжного устройства.

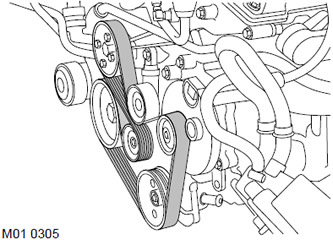

6. Освободите и снимите ремень привода навесного оборудования с оставшихся роликов.

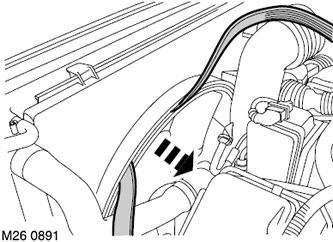

7. Медленно вращая рукой вентилятор системы охлаждения, расположите приводной ремень так, чтобы ремень оказался между лопастями вентилятора и ограждением вентилятора. Снимите ремень.

Установка

1. Проверьте шкивы и ролики приводного ремня на отсутствие повреждений.

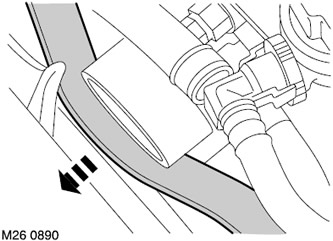

2. Установите приводной ремень над вентилятором системы охлаждения двигателя.

3. Наденьте ремень привода навесного оборудования на все шкивы, кроме шкива натяжного устройства.



4. Наденьте ремень привода навесного оборудования на шкив натяжного устройства. Убедитесь в том, что ремень привода навесного оборудования прилегает ко всем роликам.

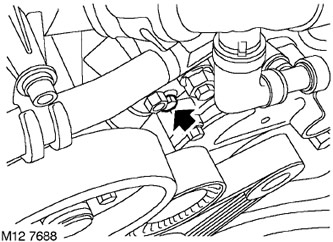

5. Отверните фиксирующий болт, для того чтобы высвободить натяжитель.

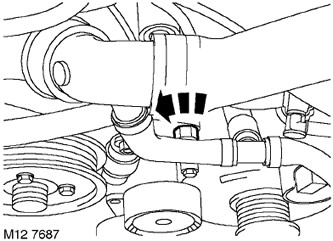

6. Используя ключ на 17 мм, поверните натяжитель против часовой стрелки на полный оборот, для того чтобы натянуть ремень.



7. Удерживая натяжитель в положении, соответствующем натянутому ремню, затяните болт натяжителя с моментом 30 Н·м.

8. Присоедините "массовый" провод аккумуляторной батареи.
