Снятие и установка радиоприёмника (Рендж Ровер 3)

Снятие

1. Снимите лючок, расположенный в багажнике с левой стороны.

2. Снимите крышку ящика, расположенного в багажнике с левой стороны.

3. Поднимите и зафиксируйте крышку запасного колеса.



4. Отверните болты с внутренней шестигранной головкой, предназначенные для крепления колец фиксации багажа.

5. Отверните 2 винтовые стяжки крепления левой задней панели багажного отделения.

6. Осторожно освободите и снимите панель.



7. Отверните нижнюю винтовую стяжку крепления передней панели багажного отделения.

8. Удалите заклёпку крепления левой панели багажного отделения к ящику.

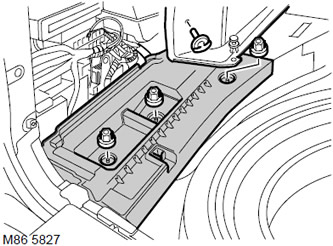

9. Отверните 3 гайки крепления ящика, осторожно освободите и снимите ящик.

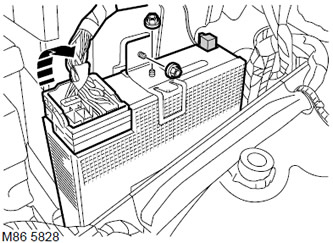

10. Отсоедините колодку от радиоприёмника.


11. Отсоедините коаксиальный кабель.

12. Отверните 2 гайки крепления фиксатора радиоприёмника и снимите фиксатор.

13. Снимите радиоприёмник.

Установка

1. Установите радиоприёмник, установите на место фиксатор и заверните гайки с моментом 6 Н·м.

2. Присоедините коаксиальный кабель.

3. Присоедините колодку электропроводки.

4. Установите ящик и закрепите его гайками.

5. Установите заклёпку панели.

6. Установите винтовые стяжки.

7. Установите заднюю левую панель, совместите с уплотнителем двери багажного отделения и установите винтовые стяжки.

8. Установите кольца фиксации груза и затяните болты с внутренней шестигранной головкой моментом 25 Н·м.

9. Опустите и закрепите крышку запасного колеса.

10. Установите крышку ящика.

11. Установите лючок на место.
