Обивка подушки переднего сиденья (Рендж Ровер 3)

Демонтаж

1. Снимите сиденье в сборе.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

2. Выверните винт Allen крепления подлокотника.

3. Снимите подлокотник с выступа шарнира.

4. Выверните винт крепления накладки на внутренней стороне основания сиденья и снимите накладку.

5. Снимите блок выключателей.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Блок выключателей - запоминание регулировок сиденья.

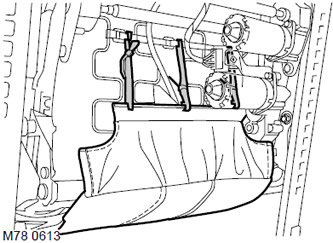

6. Освободите под сиденьем 3 лямки натяжения панели спинки сиденья.

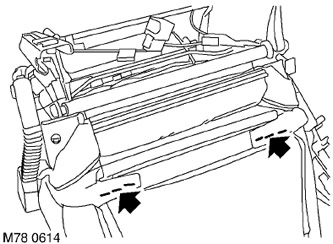

7. Освободите скобки крепления обивки спинки к нижней части панели спинки.




8. Освободите края обивки спинки с обоих сторон панели спинки сиденья.

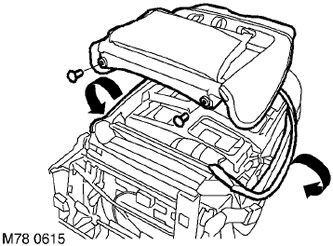

9. Снимите 2 штифта крепления нижней части панели спинки.

10. Отделите панель спинки от сиденья.

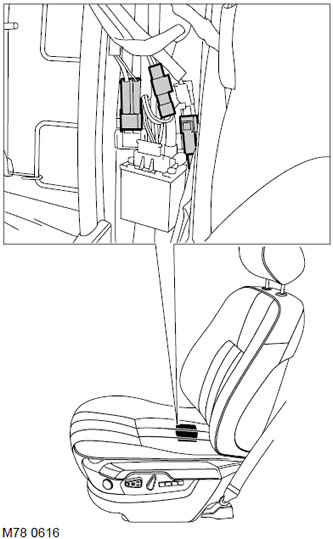

11. Отсоедините колодку кабеля поясничного упора от насоса и золотника.

12. Отсоедините колодку разъема от кабеля подогревателя сиденья.



13. Освободите кабели от фиксатора и пропустите через обивку спинки.

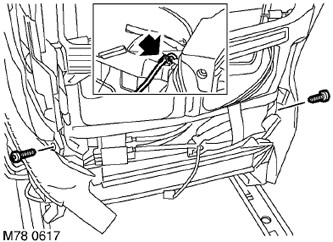

14. Выверните 2 винта Torx и снимите раму спинки с рамы сиденья.



15. Отделите накладку обивки подушки от задней части рамы.

16. Отделите накладку обивки подушки сиденья от боковых и передней частей рамы.

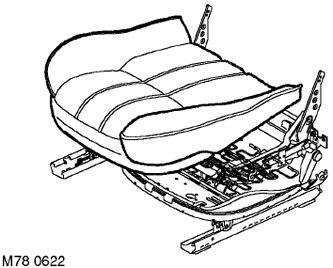

17. Снимите подушку с обивкой в сборе.

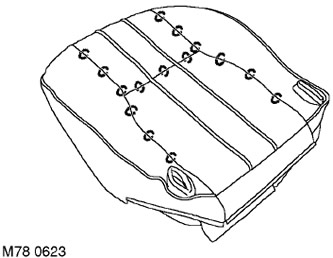

18. Освободите 15 колец крепления обивки к подушке и снимите обивку.

Сборка

1. Установите обивку на подушку и закрепите ее 15 кольцами.

2. Установите и закрепите подушку с обивкой на раме.

3. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.

4. Протяните кабель поясничного упора через обивку и закрепите к раме сиденья.

5. Присоедините колодку к разъему подогревателя сиденья.

6. Присоедините колодки кабеля поясничного упора к насосу и золотнику.


7. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки.

8. Закрепите оба края обивки подушки сиденья к панели спинки.

9. Закрепите нижнюю часть обивки скобками степлера к панели спинки.

10. Закрепите натяжные лямки панели спинки к фиксаторам снизу сиденья.

11. Установите блок выключателей.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Блок выключателей - запоминание регулировок сиденья.

12. Установите накладку основания сиденья и закрепите ее винтами.

13. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м.

14. Установите сиденье в сборе в автомобиль.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.
