Ветровое стекло (Рендж Ровер 3)

Требуется следующее оборудование:

• Режущая проволока и рукоятки
• Нож Kent
• Нож стекольщика
• Комплект для замены стекла
• Пистолет для нанесения герметика
• Присоски
• Стол или стенд, покрытые войлоком для укладки стекла

Демонтаж

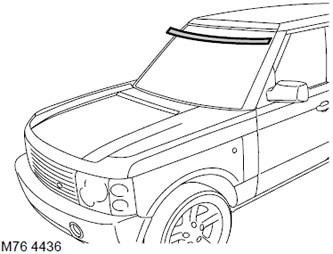

1. Снимите декоративную накладку крыши.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинг крыши.

ПРЕДОСТЕРЕЖЕНИЕ: При работе со стеклом, растворителем и грунтовкой одевайте защитные перчатки.

2. Снимите боковые накладки ветрового стекла.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Боковая накладка - ветровое стекло.

ПРЕДОСТЕРЕЖЕНИЕ: При снятии и установке стекла необходимо надеть защитные очки.

3. Снимите нижнюю накладку ветрового стекла.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка - ветровое стекло.

4. Снимите внутреннее зеркало заднего вида.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Зеркало заднего вида - внутреннее.

5. Снимите верхние накладки стоек "А".

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.

6. Отсоедините от стекла колодки разъема обогревателя стекла.

7. Защитите наружные поверхности с лакокрасочным покрытием, прилегающие к стеклу.


8. Закройте отверстия обдува стекла защитной лентой.

9. Укройте панель управления и внутренние поверхности салона.

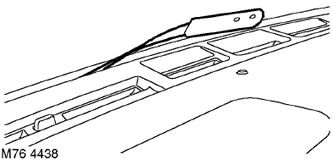

10. Освободите и снимите верхнюю накладку со стекла.



11. Снаружи автомобиля осторожно прорежьте герметизирующий слой стекла, прижимая верхний и боковые края стекла к кузову.

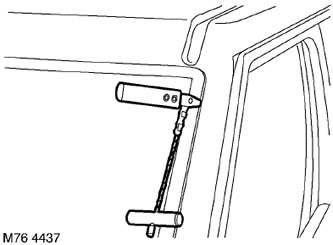

12. При необходимости можно использовать режущую проволоку для прорезания оставшегося герметизирующего слоя с боков и верха стекла.



13. Изнутри автомобиля осторожно прорежьте ножом стекольщика герметизирующий слой нижней кромки стекла. Не следует использовать нож Kent, поскольку стекло очень близко прилегает к раме двери.


14. Закрепите присоски и с помощью помощника снимите стекло и уложите его на стенд.

ВНИМАНИЕ: Уложите стекло на войлочное покрытие и будьте осторожны, чтобы не повредить затемняющую пленку. Не ставьте стекло на ребро, это может привести с сколам, которые затем вызовут образование трещин.

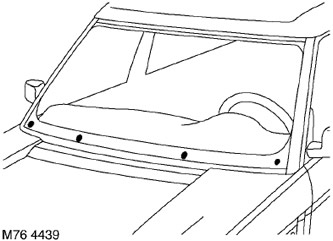

15. Снимите с оконного проема кузова 4 опорных блока стекла.

Сборка

1. Осторожно удалите остатки герметика с проема кузова, чтобы получить гладкую поверхность.

2. Если стекло не заменяется: Тщательно удалите остатки герметика, чтобы получить гладкую поверхность, не повредив затемняющую ленту.

3. Установите верхнюю накладку на ветровое стекло.

4. Установите опорные блоки на проем кузова.

5. Приложите стекло к кузову и выровняйте его по центру проема.

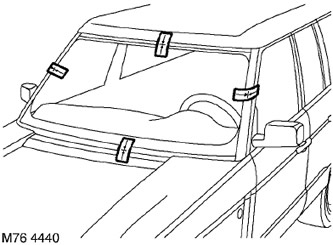

6. Используйте защитную ленту для фиксации положения стекла по центру оконного проема.


7. Снимите стекло и уложите его на стенд.

8. Протрите стыковочные поверхности проема и стекла растворителем.

9. Обработайте травильным раствором фосфорной кислоты поверхности кузова, на которых выступает чистый металл.

10. Нанесите грунт на протравленные места рамы двери.

11. Нанесите слой специального грунта на стыковочную поверхность стекла и дайте грунту высохнуть.

12. Нанесите обновляющий состав на слой старого герметика на кузове и дайте просохнуть.

13. Установите предварительно обрезанный наконечник на картридж с уплотняющим составом, снимите крышку, встряхните картридж и установите его на пистолет для нанесения уплотнителя. При необходимости измените форму наконечника для получения требуемого сечения валика уплотнителя.

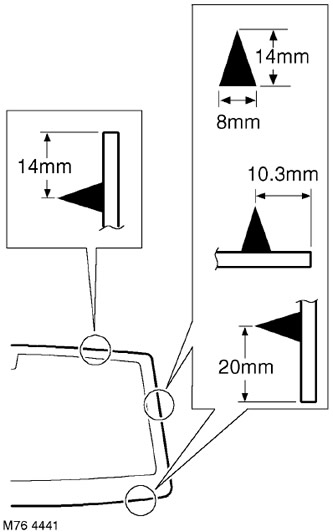

14. Нанесите непрерывный валик герметизирующего состава на стекло, как показано на рисунке.

15. С помощью помощника установите стекло и выровните его по отметкам на лентах. Слегка прижмите стекло для плотного соединения герметика с проемом кузова.

16. Снимите защитный слой и остатки ленты.

17. Проверьте герметичность уплотнения. При необходимости нанесите дополнительное количество герметизирующего материала. Если для проверки герметичности используется вода, то дайте уплотнителю высохнуть перед проверкой. Обработайте струей воды периферийную поверхность стекла двери и проверьте, протекает ли вода в салон. Отметьте места протечки. Высушите стекло и герметик, после чего нанесите дополнительное количество герметизирующего материала.


18. Присоедините колодки разъема обогревателя стекла и проложите кабель.

19. Установите верхние накладки стоек "А".

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.

20. Установите внутреннее зеркало заднего вида.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Зеркало заднего вида - внутреннее.

21. Установите нижнюю накладку ветрового стекла.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка - ветровое стекло.

22. Установите боковые накладки ветрового стекла.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Боковая накладка - ветровое стекло.

23. Установите декоративные накладки крыши.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинг крыши.
