Размеры зазоров и профилей (Рендж Ровер 3)

Приведенная ниже информация является руководством для технического персонала по монтажу наружных панелей и декоративных деталей кузова. Ее назначение - обеспечить правильную стыковку элементов и приемлемый внешний вид автомобиля.

Измеряемые размеры показаны в миллиметрах и дюймах. Размеры в дюймах приведены в скобках.

Сечение	Зазор	Описание точки	Величина
А-А	а	От фары до радиаторной решетки	4.0 (0.157), ± 2.0 (0.078)
В-В	b(1)	Между фарой и капотом	6.0 (0.236), ± 2.0 (0.078)
В-В	b(2)	Между фарой и бампером	3.0 (0.118), ± 1.0 (0.0393)

Крайняя грань капота и фара должны составлять одну плоскость. Допуск на расхождение в величинах зазоров с разных сторон автомобиля равен ±1.0 мм (0.040).

Сечение	Зазор	Описание точки	Величина
С-С	с	Между капотом и передним крылом	6.0 (0.236), ± 1.5 (0.059)
D-D	d	Между краем переднего крыла и передней дверью	5.0 (0.196), ± 1.0 (0.040)
Е-Е	e	Между нижним краем переднего крыла и передней дверью	7.5 (0.295), ± 1.25 (0.049)
F-F	f	Между краями передней и задней дверей	5.0 (0.196), ± 1.0 (0.040)
G-G	g	Между задней дверью и боковой панелью кузова	5.0 (0.196), ± 1.0 (0.040)
Н-Н	h	Между крышей и задней частью верхней накладки боковой панели	6.5 (0.255), ± 2 (0.078)
J-J	j	Между задним крылом и задним бампером	3.0 (0.118), ± 1.0 (0.040)
К-К	k(1)	Между задним фонарем и крылом	3.0 (0.118), ± 1.0 (0.040)
К-К	k(2)	Между задним фонарем и бампером	3.0 (0.118), ± 1.0 (0.040)

В сечении D-D номинальный размер зазора между краем крыла и передней дверью равен 0,0 с допуском +1.0 (0.040).

В сечении F-F номинальный размер зазора между краями передней и задней дверей равен 0,0 с допуском +1.0 (0.040).


В сечении G-G номинальный размер зазора между краем задней двери и боковой панелью кузова равен 0,0 с допуском +1.0 (0.040).

В сечении J-J номинальный размер зазора между задним бампером и задним крылом равен 3,5 мм (0,137) с допуском ± 1.0 (0.040).

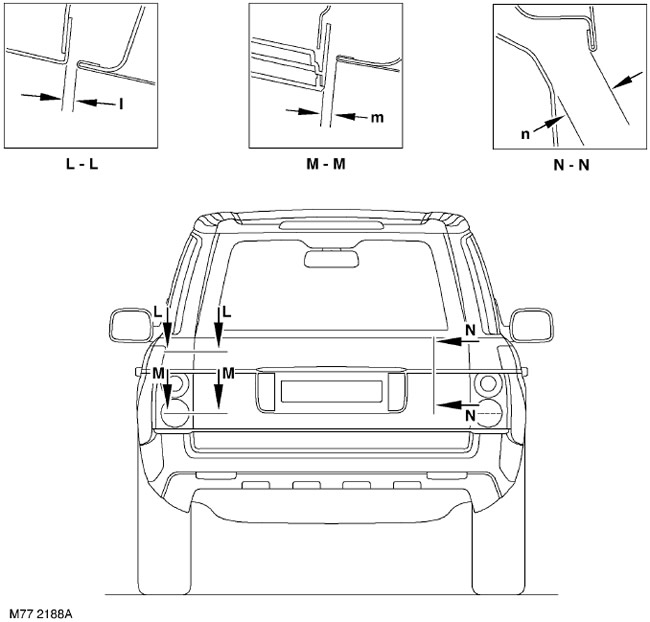

Сечение	Зазор	Описание точки	Величина
L-L	l	Между боковой панелью кузова и верхней дверью богажного отделения	4.0 (0.157), ± 1.0 (0.040)
М-М	m	Между дверью багажного отделения и задним фонарем	5.0 (0.196), ± 1.5 (0.059)
N-N	n	Между верхней и нижней дверьми багажного отделения	20 (0.787), ± 2 (0.078)
