Головка цилиндров (Фрилендер 2)

ПРИМЕЧАНИЕ: Крышка клапана и головка цилиндров вытачиваются в сборе и не могут обслуживаться по отдельности.

Снятие

1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите выпускной коллектор. Обратитесь к процедуре: Выпускной коллектор (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

4. Снимите распределительные валы. Обратитесь к процедуре: Распределительные валы (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

5. Извлеките термостат. Обратитесь к процедуре: Термостат (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Снятие и установка).

6. Снимите правую опору двигателя. Обратитесь к процедуре: Правая опора двигателя (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).









7.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное расположение элементов перед снятием.

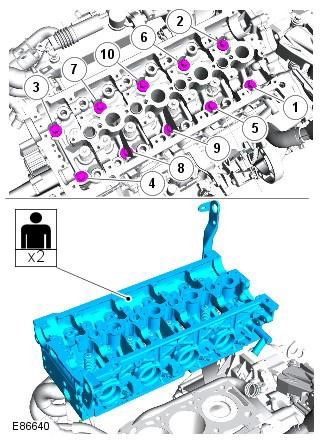

8. Отбракуйте болты.

ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

9.

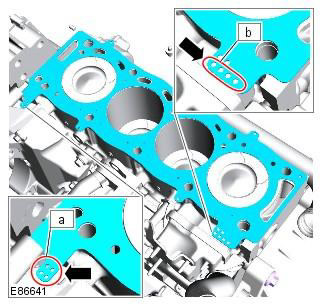

Запомните толщину снятой прокладки. Толщина прокладки определяется по количеству отверстий (от 1 до 4) в любом из показанных мест.

10.

ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.

Установка

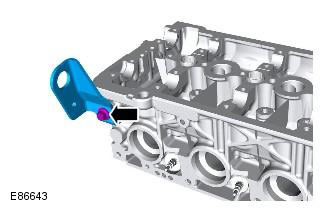

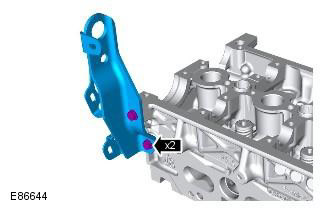

1. Установите подъемные кронштейны и затяните болты. Момент затяжки: 10 Nm

2. Очистите и осмотрите головку цилиндров и блок цилиндров.

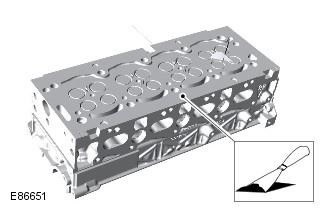

ПРЕДОСТЕРЕЖЕНИЕ: Старую прокладку счищать только пластмассовым скребком.

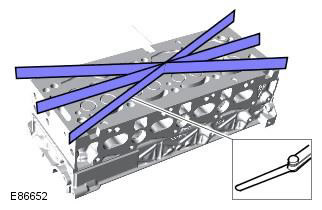

3. Проверьте поверхность головки цилиндров на предмет неровностей в центральной части и по углам. Обратитесь к процедуре: Спецификации (303-01B Двигатель - 2.2L Duratorq - Td4, Спецификации).




4. При необходимости выберите прокладку головки цилиндров правильной толщины. Обратитесь к процедуре: Селективный отбор прокладки головки блока цилиндров - 2.2L Duratorq - Td4 (303-00 Двигатель - Общая информация, Общие процедуры).

5. Установите новую прокладку головки цилиндров.

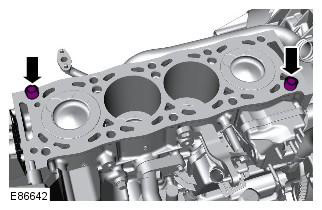

Очистите сопрягаемые поверхности от инородного материала. Убедитесь, что установочные штифты установлены правильно. Обязательно установите прокладку правильной толщины. Убедитесь в правильности установки прокладки.

6. Установите головку цилиндров.

ПРЕДУПРЕЖДЕНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

ПРЕДОСТЕРЕЖЕНИЕ: Правильно расположите элемент на установочных штифтах.

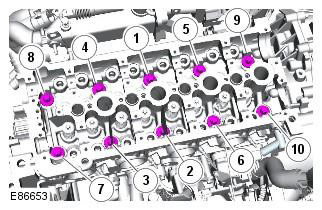

7. Затяните болты головки цилиндров, работая в указанной последовательности в три стадии. Момент затяжки: Этап 1: 20 Nm. Этап 2: 60 Nm. Этап 3: 220°

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты головки цилиндров.

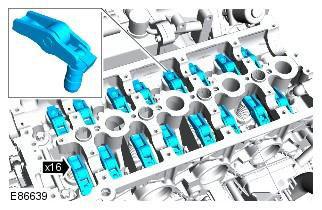

8. Установите клапанные рычаги.

Очистите сопрягаемые поверхности от инородного материала. Смажьте поверхности подшипников чистым моторным маслом. Эти элементы следует установить в исходное положение, отмеченное при снятии.

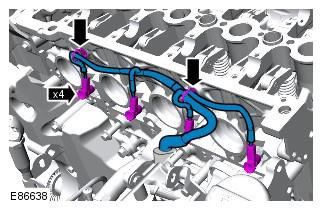

9. Подсоедините электрические разъемы свечей накаливания и закрепите жгут на головке блока цилиндров.

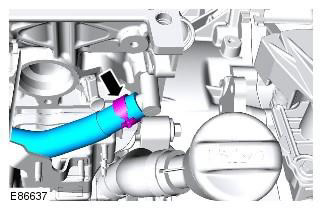

10. Присоедините и закрепите шланг системы охлаждения.

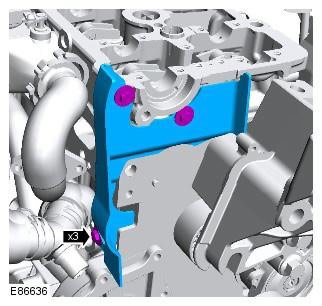

11. Установите заднюю крышку ремня ГРМ и затяните болты. Момент затяжки: 5 Nm

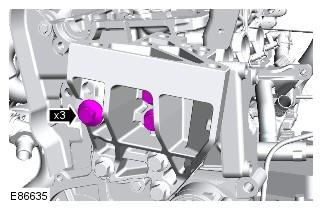

12. Установите болты кронштейна правой опоры двигателя. Момент затяжки: M12 80 Nm; M10 60 Nm

13. Установите правую опору двигателя. Обратитесь к процедуре: Правая опора двигателя (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

14. Установите термостат. Обратитесь к процедуре: Термостат (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Снятие и установка).

15. Нанесите чистое моторное масло на поверхность распределительного вала и подшипников, как описано ниже: на верхнюю поверхность головки цилиндров; на верхнюю сторону рабочей поверхности каждого подшипника, на каждую крышку подшипника; ТОЛЬКО на шейки коленчатого вала, но не на основную окружность. Обратитесь к процедуре: Распределительные валы (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

16. Установите выпускной коллектор. Обратитесь к процедуре: Выпускной коллектор (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

17. Подсоедините провод массы к аккумулятору и установите крышку. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
