Осевой люфт уравновешивающего вала (Фрилендер 2)

Специальный инструмент

303-1270 Timing Pin, Crankshaft	303-1328 Timing Plate, Balance Shafts
303-1329 Locking Tool, Balance Shafts	303-1330 Backlash Lever, Balance Shafts

1.

ПРИМЕЧАНИЕ: Зазор может быть отрегулирован только между коленчатым валом и уравновешивающими валами в сборе. Неправильный зазор между уравновешивающими валами потребует замены узла уравновешивающих валов.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное расположение элементов перед снятием.

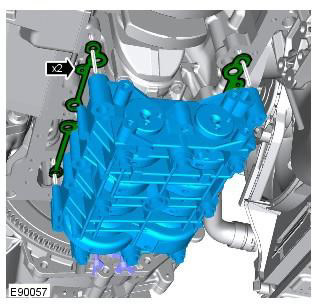

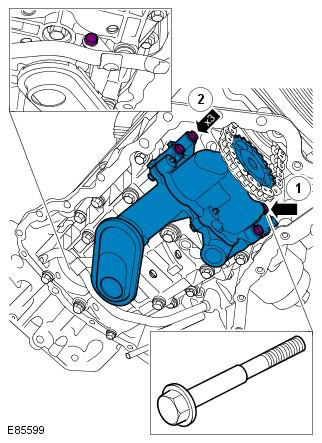

ПРИМЕЧАНИЕ: Ступенчатый болт в позиции 1 фиксирует маслонасос.

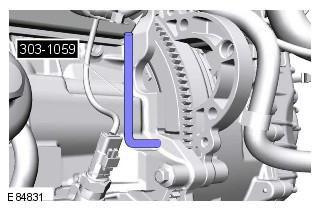

3. Поверните коленвал и установите приспособление установки момента впрыска. Специальный инструмент: 303-1270

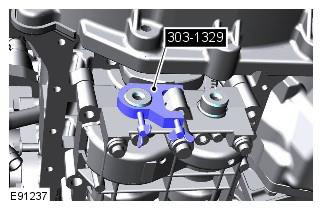

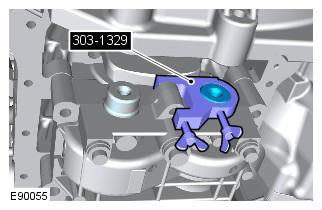

4. Заблокируйте уравновешивающие валы. Специальный инструмент: 303-1329



5. Информацию о данных для уравновешивающих валов см. в разделе, посвященном характеристикам двигателя. Обратитесь к процедуре: Specifications (303-01, Спецификации).

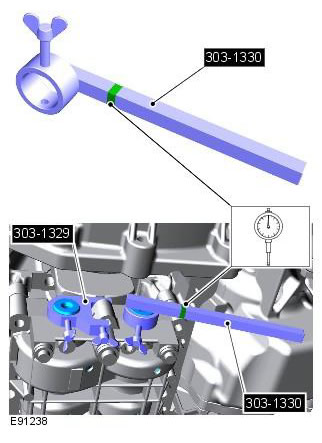

6. Измерьте зазор между уравновешивающими валами. Специальный инструмент: 303-1330



7. Установите контрольно-измерительный прибор со шкалой в точку измерения на специальном инструменте.


8. Если зазор находится вне допусков, замените узел уравновешивающих валов.

9. Если необходима замена узла уравновешивающих валов, перейдите к шагу 17.

10. Снимите блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329



11. Уберите приспособление установки момента впрыска. Специальный инструмент: 303-1270

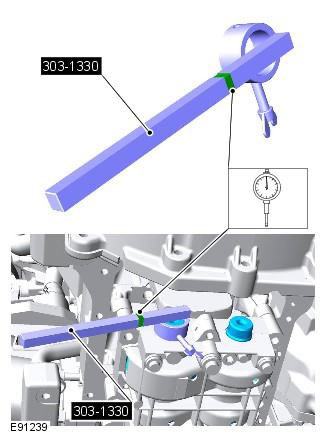

12. Измерьте зазор между уравновешивающим валом и коленчатым валом. Специальный инструмент: 303-1330



13. Установите контрольно-измерительный прибор со шкалой в точку измерения на специальном инструменте.

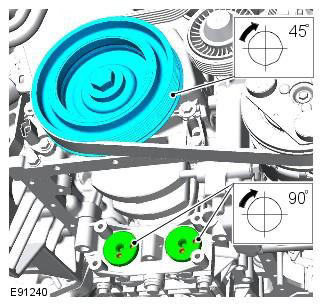

14. Проверните коленчатый вал в направлении обычного вращения, измерьте и запишите зазор каждой четверти вращения уравновешивающих валов, пока не будет получено 8 показаний и коленчатый вал не выполнит 1 полный оборот.



15. Вычислите средний зазор.

16. Если зазор находится вне допусков, перейдите к шагу 22.

17. Если требуется установка нового узла уравновешивающих валов.

Очистите сопрягаемые поверхности и удалите с них ржавчину и инородный материал. Убедитесь, что установочные штифты установлены правильно.

ПРИМЕЧАНИЕ: Установите этот элемент в положение, отмеченное при снятии.

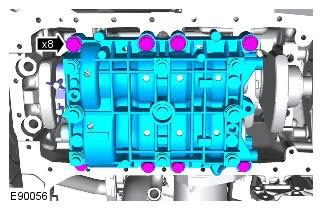

18. Снимите узел уравновешивающих валов.

19. Выберите и установите самые большие доступные регулировочные шайбы.

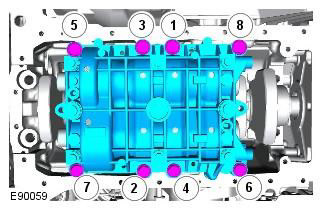

20. Установите новый узел уравновешивающих валов, равномерно в 2 этапа затяните болты в указанной последовательности. Момент затяжки: Этап 1: 5 Nm. Этап 2: 22 Nm

21. Повторите проверку зазора.

22. Поверните коленвал и установите приспособление установки момента впрыска. Специальный инструмент: 303-1270

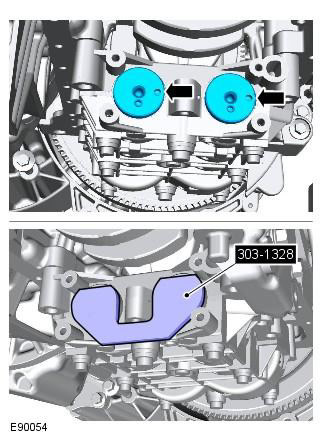

23. Установите синхронизирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1328



24. Установите блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329



25. Снимите узел уравновешивающих валов.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте установочное расположение элементов перед снятием.

26. Снимите 2 регулировочных шайбы.

Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии. При обращении с данными элементами необходимо соблюдать предельную чистоту.

27. Выберите и установите новые регулировочные шайбы.

Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии. При обращении с данными элементами необходимо соблюдать предельную чистоту.

28. Равномерно, в 2 этапа, затяните болты в указанной последовательности. Момент затяжки: Этап 1: 5 Nm. Этап 2: 22 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности и удалите с них ржавчину и инородный материал.

ПРИМЕЧАНИЕ: Установите этот элемент в положение, отмеченное при снятии.

29. Снимите синхронизирующее и блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329, 303-1328

30. Повторите проверку зазора.

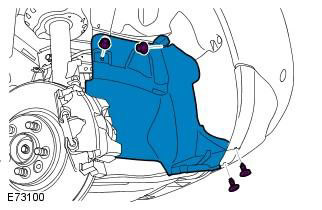

31. Установите удлинительную панель брызговика крыла.
