Масляный насос (Фрилендер 2)

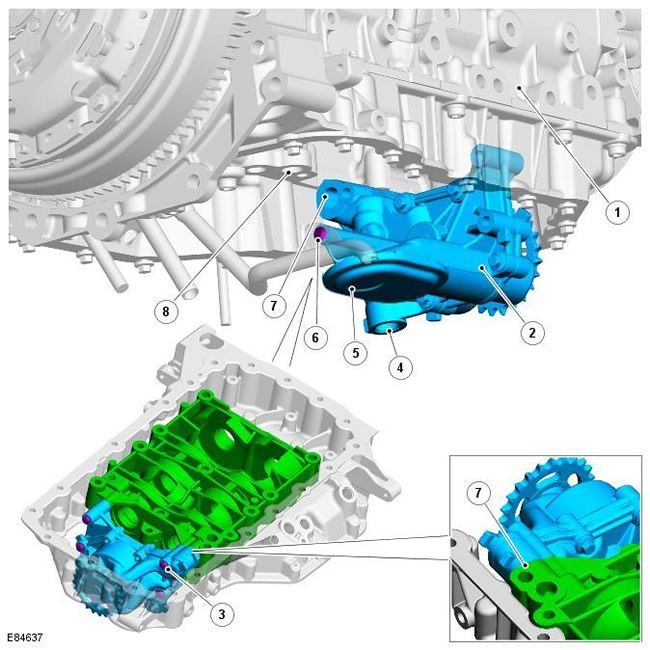

Поз.	№ запасной части	Наименование
1	-	Блок цилиндров
2	-	Масляный насос
3	-	Болты (4 шт.)
4	-	Корпус предохранительного клапана
5	-	Маслоприемный патрубок и сетчатый фильтр
6	-	Болт (1 шт.)
7	-	Выпускной порт масляного насоса
8	-	Подача масла от масляного насоса к блоку цилиндров

Масляный насос роторного типа располагается между масляным картером и корпусом масляного картера и крепится с помощью четырех болтов к задней части системы уравновешивания в сборе. Дополнительный болт на сетчатом фильтре служит для крепления масляного насоса к трубке масляного щупа. Звездочка масляного насоса с 21 зубом приводится в движение звездочкой коленчатого вала с 18 зубьями, посредством 48-звенной однорядной цепи без натяжителя.

Маслоприемный патрубок и сетчатый фильтр располагаются под системой уравновешивания в сборе и погружены в масляную ванну. Соединение между выпуском масляного насоса, портом на корпусе уравновешивающих валов и блокрм цилиндров направляет масло под давлением от масляного насоса к масляному фильтру в сборе с радиатором.

Масляный насос создает максимальное давление масла 6,5 бар при 4500 об/мин, возможная подача составляет 50 литров в минуту. Предохранительный клапан в выпускном канале масляного насоса защищает элементы масляного насоса и системы смазки от избыточного давления в системе. Клапан открывается приблизительно при 8 бар для сброса избыточного давления масла и направляет избыточное масло обратно в масляный картер.
