Топливные форсунки (Фрилендер 2)

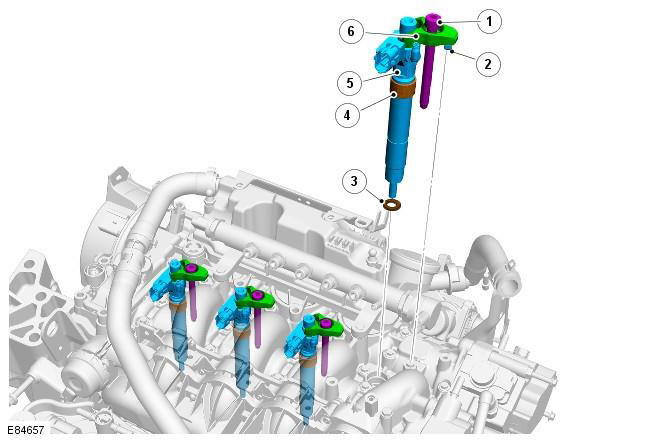

Поз.	№ запасной части	Наименование
1	-	Болт зажима опоры форсунки
2	-	Установочный штифт
3	-	Медная шайба
4	-	Центрирующее кольцо
5	-	Форсунка
6	-	Зажим опоры форсунки

Четыре топливные форсунки с пьезоэлектрическим приводом установлены по центру над камерами сгорания каждого цилиндра. Каждая форсунка уплотнена в основании канала медной шайбой. Центрирующее кольцо, установленное поверх корпуса форсунки, обеспечивает правильное позиционирование форсунки в посадочном отверстии.

ПРИМЕЧАНИЕ: При каждом снятии форсунки с головки цилиндров следует устанавливать новую медную шайбу и утилизировать старую шайбу. При снятии форсунки центрирующее кольцо можно использовать повторно. Трубопроводы форсунок предназначены только для однократного использования, и их следует заменять при каждом отпускании ниппельного соединения.

Форсунка крепится к крышке распределительных валов с помощью опорного зажима и болта. Штифт, располагающийся по свободной посадке в крышке распределительных валов, служит точкой крепления противоположного конца зажима опоры форсунки.

ПРИМЕЧАНИЕ: При снятии крышки распределительных валов и форсунок требуется соблюдать осторожность, чтобы исключить возможность случайного повреждения штифта зажима опоры форсунки.

Работой форсунок напрямую управляет модуль ECM. За дополнительной информацией обратитесь к главе:

• Подача топлива и органы управления (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Описание и принцип действия)
• Electronic Engine Controls (303-14 Electronic Engine Controls - 2.2L Duratorq - Td4, Описание и принцип действия)
