Датчик положения коленчатого вала (Фрилендер 2)

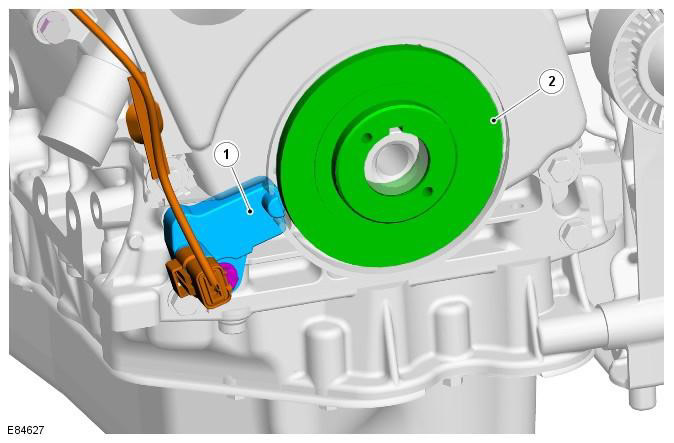

Поз.	№ запасной части	Наименование
1	-	Датчик CKP
2	-	Импульсное колесо датчика CKP

Датчик CKP установлен в передней части двигателя и закреплен на блоке цилиндров посредством установочного штифта и винта. Положение датчика не регулируется. Головка датчика располагается вблизи от соответствующего импульсного колеса, которое находится позади ведущего шкива коленчатого вала. Импульсное колесо зафиксировано на коленчатом вале посредством шпонки.

Это датчик с переменным магнитным сопротивлением, генерирующий сигнал частоты вращения коленчатого вала и положения цилиндра № 1 для модуля ECM. Модуль ECM использует эту информацию для определения количества впрыскиваемого топлива, момента начала подачи топлива и количества рециркулируемых отработавших газов. За дополнительной информацией обратитесь к главе: Electronic Engine Controls (303-14 Electronic Engine Controls - 2.2L Duratorq - Td4, Описание и принцип действия).
