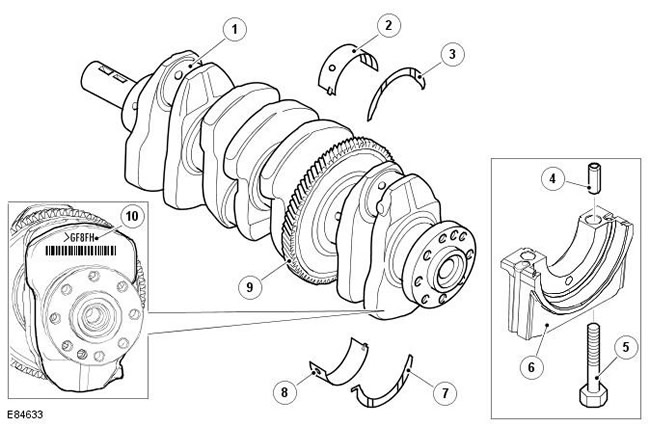

Коленчатый вал и коренные подшипники (Фрилендер 2)

Поз.	№ запасной части	Наименование
1	-	Коленчатый вал
2	-	Верхний вкладыш коренного подшипника (4 шт.)
3	-	Верхняя упорная шайба (2 шт.)
4	-	Установочный штифт крышки коренного подшипника № 1 (2 шт.)
5	-	Болты крышек коренных подшипников (10 шт.)
6	-	Крышка коренного подшипника (5 шт.)
7	-	Нижняя упорная шайба (2 шт.)
8	-	Нижний вкладыш коренного подшипника (4 шт.)
9	-	Приводная шестерня уравновешивающего вала
10	-	Классификационная маркировка коренных подшипников

Коленчатый вал изготавливается из стали и содержит пять шеек коренных пошипников и четыре шейки шатунных подшипников. Шейки коренных подшипников располагаются в корпусах коренных подшипников блока цилиндров, они зафиксированы посредством 5 крышек коренных подшипников. На каждой крышке коренного подшипника для идентификации выбит номер соответствующего цилиндра. Крышка коренного подшипника, имеющая обозначение '1F', должна располагаться на стороне двигателя, обращенной к коробке передач (№ 1, с краю).

Осевое перемещение коленчатого вала ограничивается четырьмя полукруглыми упорными шайбами, которые располагаются по обе стороны коренного подшипника № 2. На упорных шайбах предусмотрены смазочные канавки, которые должны быть обращены к коренному подшипнику. Осевой зазор коленчатого вала должен составлять от 0,07 мм до 0,32 мм.


Каждый корпус и крышка коренного подшипника имеют верхний и нижний вкладыши, изготовленные из алюминия/ олова. В верхних вкладышах предусмотрено отверстие и кольцевая канавка для переноса масла под давлением от коренного подшипника, через отверстия коленчатого вала, к шатунным подшипникам.

Крышки коренных подшипников и верхние и нижние вкладыши имеют выступы. Выступы обеспечивают правильную выверку положения подшипника и крышки и предотвращают радиальное перемещение подшипника.

Для поддержания требуемого зазора коренного подшипника коленчатого вала предусмотрены вкладыши коренных подшипников разной толщины. Верхний вкладыш коренного подшипника предлагается только в одном варианте размера, нижние вкладыши коренного подшипника имеют пять вариантов размера. Верхние и нижние вкладыши коренных подшипников имеют цветовую маркировку, предусмотренную для целей идентификации. Для подбора правильного размера вкладышей подшипников применяются классификационная маркировка на лицевой поверхности коленчатого вала и на лицевой поверхности блока цилиндров, а также таблица размеров подшипников.

Дополнительные сведения об установке вкладышей коренных подшипников даны в соответствующем руководстве по процедурам обслуживания и ремонта (SRP).

Приводная шестерня насажена по горячепрессовой посадке на шейку коленчатого вала № 3, которая располагается между шейкой коренного подшипника № 2 и шейкой шатунного подшипника № 2. Эта косозубая приводная шестерня приводит в движение шестерни системы уравновешивания. На переднем конце коленчатого вала, за передней уплотнительной пластиной коленчатого вала, располагается 18-зубая звездочка. Звездочка приводит в движение масляный насос в сборе, посредством однорядной цепи, и фиксируется на коленчатом вале сегментной шпонкой.

Зубчатый шкив, установленный на переднем конце коленчатого вала, приводит в движение ремень газораспределительного механизма. Шкив имеет 21 зуб и закреплен на коленчатом вале посредством сегментной шпонки.
