Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
3. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Не работайте на автомобиле и под автомобилем, опирающимся только на домкрат. Обязательно установите под автомобиль надежные опоры.
4. Слейте охлаждающую жидкость из системы охлаждения. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).
5. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).

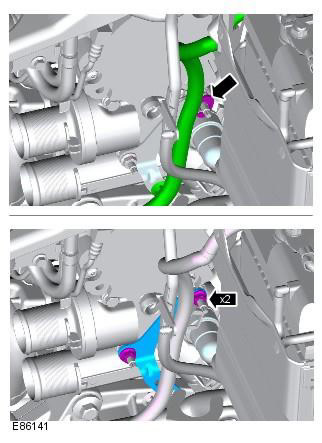

6.

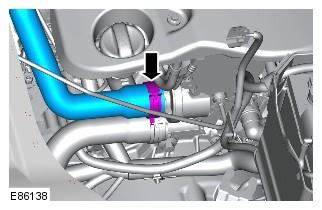

Уплотнительное кольцо можно использовать повторно, если оно не повреждено. Подготовьтесь к сбору вытекающей охлаждающей жидкости.
7.
ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо и отбракуйте его.

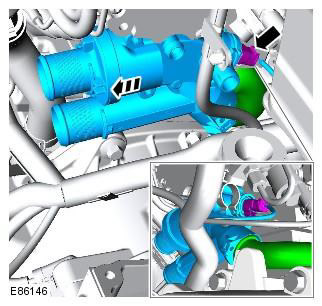

8.

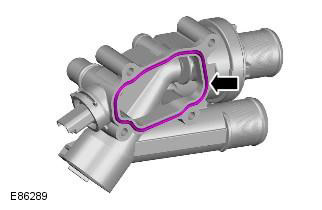

ПРИМЕЧАНИЕ: Отбракуйте прокладку.
Установка

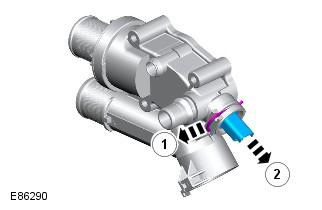

1. Установите датчик температуры охлаждающей жидкости двигателя (ECT).
2. Установите корпус термостата. Состыкуйте электрический разъем датчика температуры охлаждающей жидкости двигателя (ECT).
Убедитесь в правильности установки прокладок. Очистите сопрягаемые поверхности от инородного материала.
ПРИМЕЧАНИЕ: Установите новую прокладку.

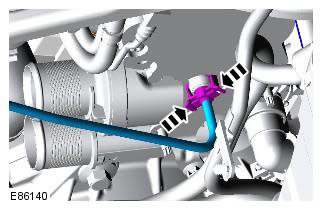

3. Закрепите коллектор охлаждающей жидкости на патрубке корпуса термостата. Момент затяжки: 8 Nm

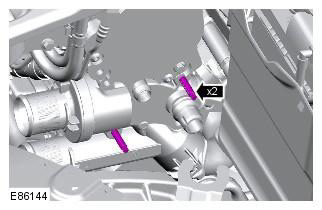

4. Установите шпильки. Момент затяжки: 7 Nm

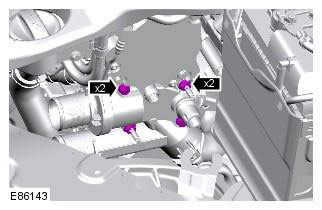

5. Закрепите корпус термостата. Момент затяжки: 8 Nm

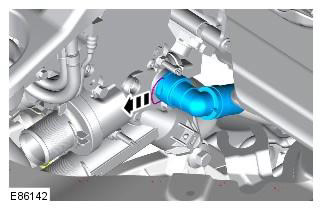

6. Подсоедините выпускной трубопровод отопителя.

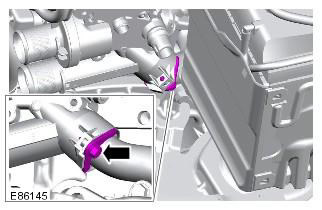

7. Закрепите опорный кронштейн жгута электропроводки. Момент затяжки: 8 Nm

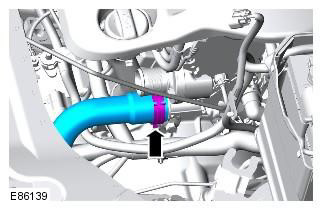

8. Подсоедините шланги охлаждающей жидкости к корпусу термостата.
9. Установите крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
10. Установите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
11. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
12. Заправьте охлаждающей жидкостью систему охлаждения и удалите из системы воздух. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).
