Описание и принцип действия (Фрилендер 2)

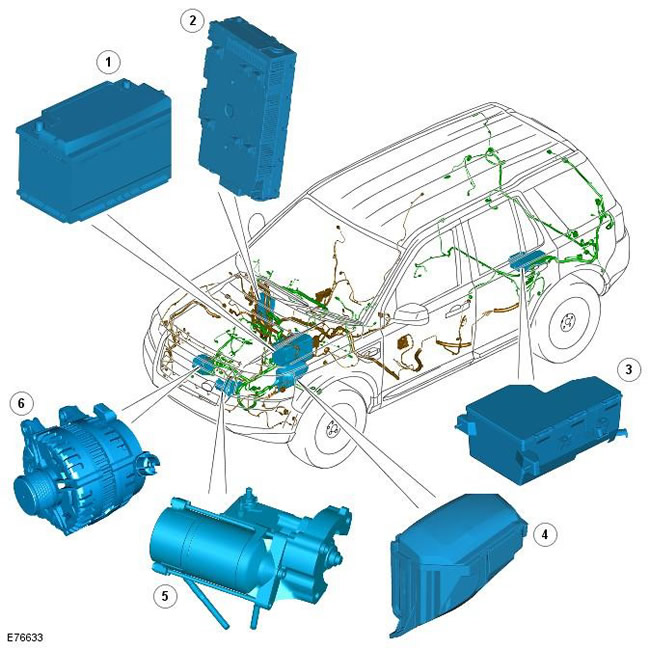

ПРИМЕЧАНИЕ: Показан вариант с двигателем TD4, для i6 аналогично

Поз.	№ запасной части	Наименование
1	-	Аккумулятор
2	-	Центральная электрораспределительная коробка (CJB)
3	-	Вспомогательная электрораспределительная коробка (AJB)
4	-	Электрораспределительная коробка аккумулятора (BJB)
5	-	Стартер
6	-	Генератор

Аккумулятор располагается под крышкой на левой стороне моторного отделения. Аккумулятор установлен на полке и зафиксирован зажимной пластиной и болтом в сборе. Аккумулятор подает электропитание на стартер, генератор и BJB.

BJB расположена рядом с левой передней стойкой подвески. В BJB находятся плавкие звенья, ножевые и плавкие предохранители и предохранители типа "J-case ", а также реле для распределения электроэнергии между различными системами автомобиля и электрораспределительными коробками.

ПРИМЕЧАНИЕ: Плавкие звенья установлены на внутренней стороне BJB под съемными крышками.

CJB установлена за отделением для перчаток и получает основное электропитание от BJB. Помимо места для установки ножевых плавких предохранителей, CJB является главным контроллером ряда систем автомобиля. Эти функции описаны в соответствующих разделах данного руководства.


AJB находится под ковровым покрытием багажного отделения, рядом с нишей запасного колеса. AJB имеет модульную конструкцию и, в зависимости от комплектации автомобиля, включает до трех отдельных блоков. AJB содержит ножевые и J-case плавкие предохранители и реле, служащие для электропитания систем, используемых в задней части автомобиля. AJB получает основное электропитание от BJB.

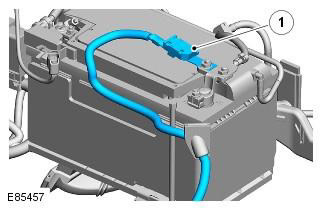

Плавкий предохранитель стартера

Поз.	№ запасной части	Наименование
1	-	Плавкий предохранитель стартера

Плавкий предохранитель стартера CAL3 встроен в провод между аккумулятором и стартером/ генератором. Плавкий предохранитель установлен рядом с положительной клеммой аккумулятора и объединен с проводом в сборе. В случае перегорания плавкого предохранителя следует заменить весь провод в сборе.

Коды цвета проводов

В электрических принципиальных схемах введены новые коды цвета проводов. Эти новые коды указаны в следующей таблице.

Цвет	Код
Черный	BK
Синий	BU
Коричневый	BN
Зеленый	GN
Серый	GY
Оранжевый	OG
Красный	RD
Фиолетовый	VT
Белый	WH
Желтый	YE

Коды цвета трассера провода отделены от кода основного цвета провода дефисом, например, так BU-RD соответствует синему проводу с красным трассером. За дополнительными сведениями обратитесь к Электрическим схемам и Руководству по электрооборудованию.
