Регулировка углов установки всех четырех колес (Фрилендер 2)

Общие процедуры

1. Проверьте спецификации для геометрии. Обратитесь к процедуре: Спецификации (204-00 Подвеска - Общая информация, Спецификации).

2. Проверьте наконечники рулевых тяг, шарниры подвески, подшипники ступиц, диски колес и шины на наличие повреждений, износа и люфта.

3. Проверьте и отрегулируйте давление воздуха в шинах.

4. Установите автомобиль на калиброванный горизонтальный автомобильный подъемник.

5. Выключите стояночный тормоз.

6. Используя только оборудование для регулировки геометрии всех четырех колес, одобренное Land Rover, проверьте и отрегулируйте геометрию колес.

7. Поднимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

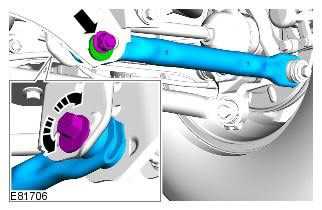

8. Отрегулируйте схождение задних колес. Момент затяжки: 175 Nm.



9. Повторно измерьте схождение задних колес.

10. Установите рулевое колесо в положение, соответствующее прямолинейному движению.

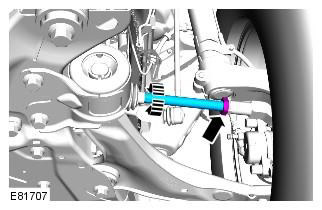

11. Отрегулируйте схождение передних колес. Момент затяжки: 55 Nm.



12. Проверьте регулировку углов установки колес и, при необходимости, повторите процедуру регулировки, чтобы получить требуемые значения.

13. Используя диагностическую систему, одобренную компанией Land Rover, откалибруйте датчик угла поворота рулевого колеса.
