Снятие и установка задней правой полуоси (Фрилендер 2)

Специальный инструмент

205-857 Remover, Halfshaft

205-858 Remover, Halfshaft Inboard Joint

205-928 Remover, Half Shaft Inboard Joint

Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.

Во избежание повреждения шарового шарнира запрещается хранить или устанавливать полуоси в максимально сложенном положении.

Роликовые шарниры типа AAR (Angularly Adjusted Roller), установленные на внутренней стороне некоторых полуосей, не имеют внутреннего удерживающего механизма и потому могут разъединиться.

Снятие

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Слейте масло из дифференциала.

3. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

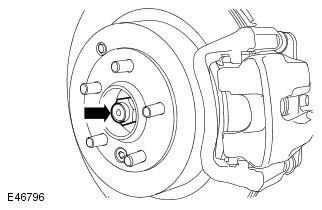

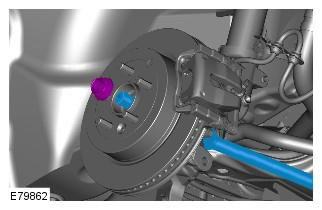

4, Отпустите гайку задней полуоси.

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

5. Снимите стойку стабилизатора. Обратитесь к процедуре: Стойка заднего стабилизатора (204-02 Задняя подвеска, Снятие и установка).

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

8. Отверните и отбракуйте гайку задней полуоси.



9. Отсоедините заднюю полуось. Специальный инструмент: 205-857

ПРИМЕЧАНИЕ: Показана левая сторона, для правой стороны аналогично.

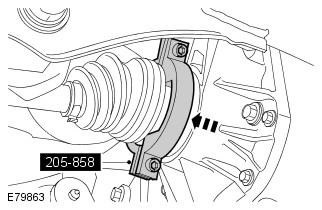

10. Установите специальный инструмент на корпус внутреннего шарнира задней полуоси. Специальный инструмент: 205-858

ПРИМЕЧАНИЕ: Автомобили, выпущенные до 2010 МГ.

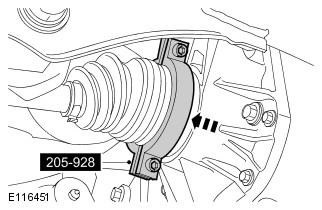

11. Установите специальный инструмент на кожух внутреннего шарнира задней полуоси. Специальный инструмент: 205-928

ПРИМЕЧАНИЕ: Автомобили, выпущенные начиная с 2010 МГ.

12. Поставьте емкость для пролитого масла.

13. Вместе с помощником снимите заднюю полуось.

Установка

1. Очистите детали.

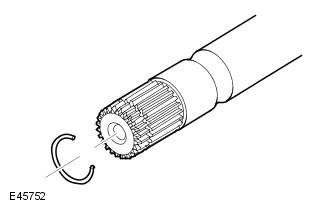

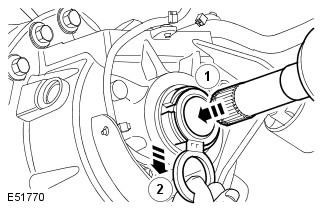

2. Установите новое стопорное кольцо на заднюю полуось и с помощью напарника прикрепите внутренний ШРУС к дифференциалу.

Будьте очень осторожны, чтобы не повредить уплотнение.

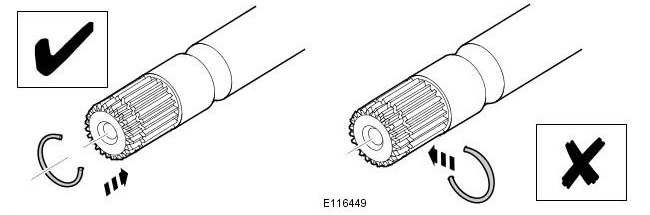

Убедитесь, что стопорное кольцо установлено со стороны конца полуоси. Несоблюдение этого требования может привести к повреждению автомобиля.

3. Снимите и отбракуйте защиту сальника задней полуоси.

ПРИМЕЧАНИЕ: Защита сальника полуоси должна разъединиться на две части.

4. Вместе с помощником установите заднюю полуось в ступицу.

5. Установите новую гайку задней полуоси. Не затягивайте ее полностью на этом этапе.

ПРЕДОСТЕРЕЖЕНИЕ: На этой стадии затяните гайки только усилием руки.

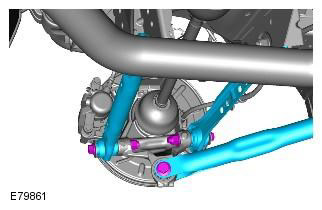

6. Прикрепите оба нижних рычага к ступице в сборе. Не затягивайте полностью на этом этапе.

ПРЕДОСТЕРЕЖЕНИЕ: На этом этапе затяните гайки и болты только усилием руки.

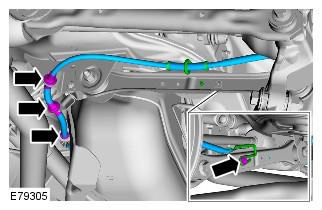

7. Прикрепите продольный рычаг к ступице в сборе. Не затягивайте полностью на этом этапе.

ПРЕДОСТЕРЕЖЕНИЕ: На этом этапе затяните гайку и болт только усилием руки.

8. Присоедините трос стояночного тормоза.

9. Установите домкрат под заднюю ступицу автомобиля.

• Затяните гайки и болты обоих нижних рычагов. Момент затяжки: 175 Nm
• Затяните гайку и болт продольного рычага. Момент затяжки: 270 Nm
• Затяните гайку задней полуоси. Момент затяжки: Этап 1: 330 Nm. Этап 2: 30°
• Застопорьте гайку ступицы зачеканкой.

Гайки и болты требуется затягивать, когда автомобиль опирается на подвеску.

Не используйте пневматический инструмент для установки гайки. Невыполнение этого указания может привести к повреждению данного компонента.

11. Установите стойку стабилизатора. Обратитесь к процедуре: Стойка заднего стабилизатора (204-02 Задняя подвеска, Снятие и установка).

12. Установите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

13. Залейте в дифференциал требуемое количество масла.

ПРЕДОСТЕРЕЖЕНИЕ: Не заливайте в дифференциал масло по самое отверстие заливной пробки. Отверстие заливной пробки используется только для заливки в дифференциал масла и не может служить указателем уровня.
