Нижний рычаг (Фрилендер 2)

Специальный инструмент

204-619 G-Clamp

205-857 Remover, Halfshaft

211-316 Separator, Ball Joint

Снятие

1. Снимите панель смесительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

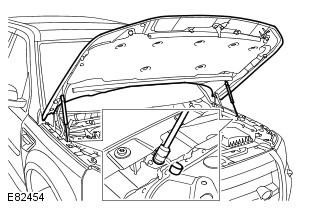

2. Освободите опорные стойки капота и зафиксируйте капот в вертикальном положении.



3. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

4. Снимите колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

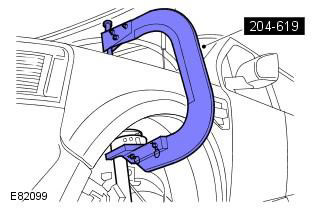

5. Сожмите пружину в сборе с амортизатором. Специальный инструмент(ы): 204-619.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

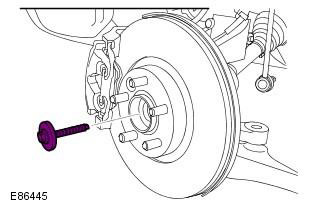

6. Выверните болт передней полуоси и отбракуйте его.

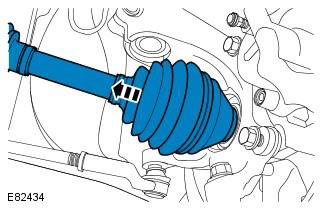

7. Частично высвободите переднюю полуось из поворотного кулака. Специальный инструмент(ы): 205-857

8. Частично высвободите переднюю полуось из поворотного кулака.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.

9.

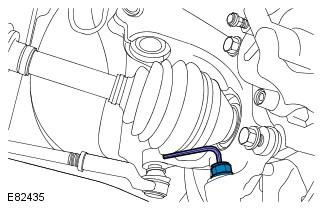

ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

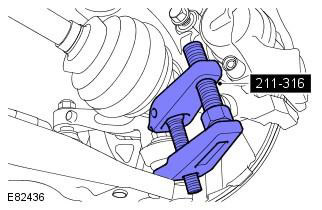

10. Специальный инструмент(ы): 211-316

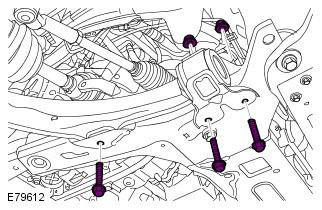

11. Выверните болты нижнего рычага и отбракуйте их.

Установка

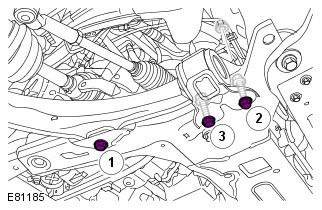

• Установите нижний рычаг подвески.
• Затяните болт 1. Момент затяжки: Этап 1: 140 Nm, Этап 2: 45°
• Затяните болт 2 усилием. Момент затяжки: 175 Nm
• Затяните болт 3 усилием. Момент затяжки: 175 Nm

ПРИМЕЧАНИЕ: Обязательно используйте новые гайки и болты.

2. Момент затяжки: 100 Nm

ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

3. Частично вставьте переднюю полуось в поворотный кулак.

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.

4. Снимите нагрузку с пружины в сборе с амортизатором и уберите специальный инструмент.

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

5. Вверните новый болт передней полуоси. Момент затяжки: Этап 1: 45 Nm, Этап 2: 80°

Обязательно используйте новый болт.

Убедитесь в том, что тормозной шланг не перекручен и правильно установлен.

6. Установите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

7. Опустите капот и зафиксируйте опорные стойки в зажимах.

8. Установите панель накопительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).
