Чехол наружного шарнира равных угловых скоростей (ШРУС) (Фрилендер 2)

Специальный инструмент

303-D121 Puller, General Purpose

ПРИМЕЧАНИЕ: Не следует снимать внешний шарнир равных угловых скоростей с вала. Для замены чехла внешнего шарнира следует снять внутренний шарнир и чехол. Внутренний и внешний чехлы поставляются в виде комплекта.

Снятие

1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите полуось. Обратитесь к процедуре: Правая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).

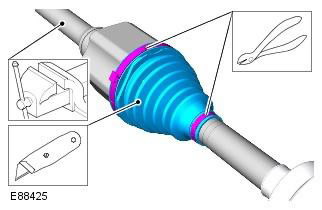

3.

ПРИМЕЧАНИЕ: Отбракуйте хомуты.

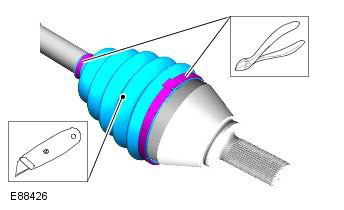

4.

ПРИМЕЧАНИЕ: Отбракуйте хомуты.

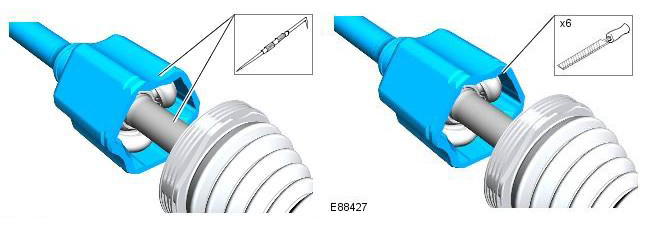

5.

ПРЕДОСТЕРЕЖЕНИЕ: Позаботьтесь о том, чтобы грязь и стружка не проникли в элемент.

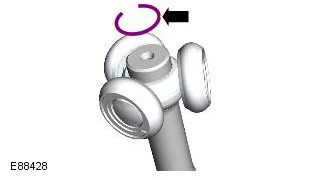

6.

ПРИМЕЧАНИЕ: Отбракуйте хомут.

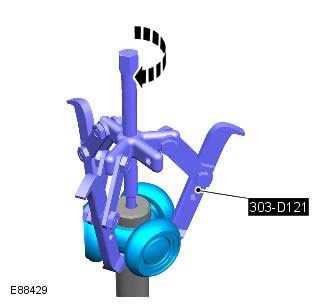

7. Специальный инструмент: 303-D121

Установка

1. Очистите элементы и проверьте их на наличие ухудшения состояния.

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте абсолютную чистоту при обращении с этими элементами.

2. Установите чехлы внутреннего и внешнего шарниров на полуось.


3. Установите внутренний шарнир равных угловых скоростей на полуось.

ПРИМЕЧАНИЕ: Установите новый хомут.

4. Установите внешний шарнир равных угловых скоростей на полуось.

ПРЕДОСТЕРЕЖЕНИЕ: Эти элементы следует установить в исходное положение, отмеченное при снятии.

5. Набейте внутренний шарнир прилагаемой консистентной смазкой.

6. Набейте внешний шарнир прилагаемой консистентной смазкой.

7. Закрепите чехол на внутреннем ШРУСе.

ПРИМЕЧАНИЕ: Установите новые хомуты.

8. Закрепите чехол на внешнем ШРУСе.

ПРИМЕЧАНИЕ: Установите новые хомуты.

9. Установите правую полуось. Обратитесь к процедуре: Правая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).
