Снятие и установка (Фрилендер 2)

ПРИМЕЧАНИЕ: Если должен быть установлен новый карданный вал, снимите защитную втулку с переднего подвижного шарнира.

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.

1. Приподнимите автомобиль и установите его на опоры.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

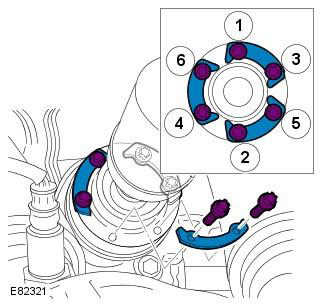

4. Момент затяжки: 40 Nm

ПРЕДУПРЕЖДЕНИЕ: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.

Закрепите карданный вал подходящими крепежными хомутами. Используйте новые болты.

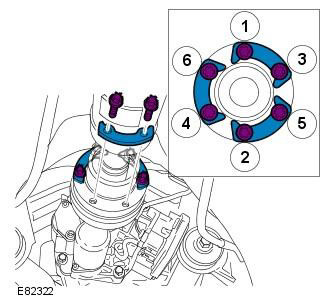

5. Момент затяжки: 40 Nm

ПРЕДУПРЕЖДЕНИЕ: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.

Закрепите карданный вал подходящими крепежными хомутами. Используйте новые болты.

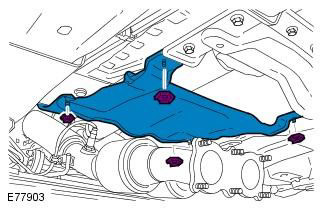

6. Момент затяжки: 25 Nm

ПРИМЕЧАНИЕ: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238

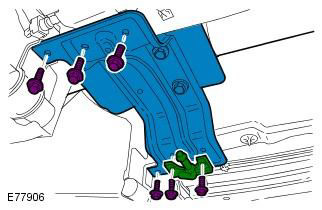

7. Момент затяжки: 25 Nm

ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

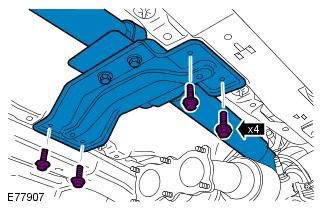

8. Момент затяжки: 25 Nm

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

ПРИМЕЧАНИЕ: Все автомобили до VIN 180237 и все автомобили с двигателем TD4 и АКПП, начиная с VIN 180238

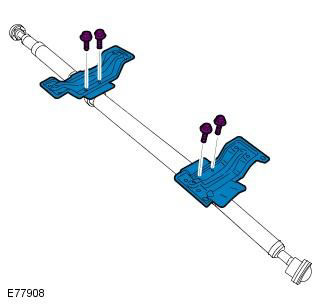

9. Момент затяжки: 25 Nm

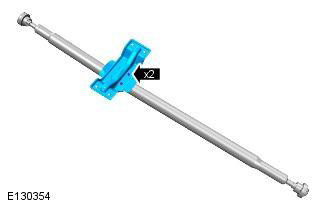

ПРИМЕЧАНИЕ: Автомобили с двигателем TD4 и механической КПП, а также все автомобили с двигателем Si6, начиная с VIN 180238

Установка

1. Установите элементы на место, действуя в обратной последовательности.
