Солнцезащитная покрытие крышки вентиляционного люка (Фрилендер 2)

Снятие

1. Снимите панели отделки обоих стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).

2. Снимите верхние панели отделки обоих стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).

3. Снимите панели отделки обеих стоек «С». Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).

4. Снимите верхние панели отделки обоих стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

5. Снимите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).

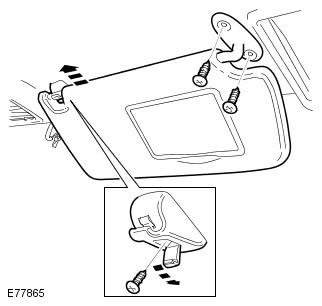

6. Снимите оба противосолнечных козырька.

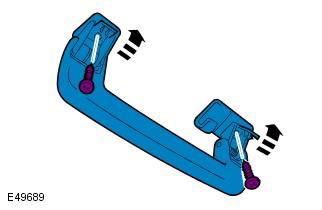

7. Снимите четыре поручня для пассажиров.

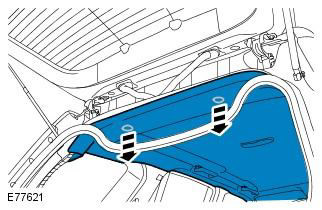

8. Освободите обшивку задней части потолка.

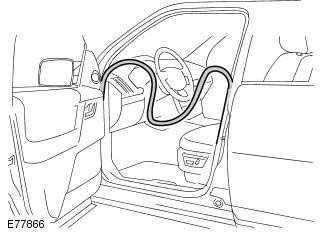

9. Высвободите уплотнители передних дверей.

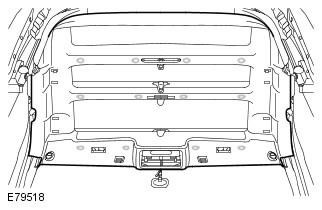

10. Отсоедините обшивку крыши.



11. Закройте шторку панели люка крыши.

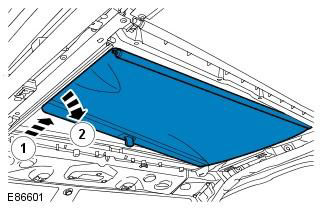

• Аккуратно сдвиньте трубу шторки люка крыши вправо.
• Высвободите пластмассовый штифт из его держателя.

Не допускайте вращение трубы шторки люка крыши. Не высвобождайте металлический штифт из держателя до тех пор, пока не будет вставлен блокирующий стержень.

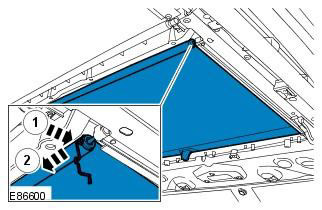

• Используя подходящий стержень (диаметром 1 мм), заблокируйте шторку люка крыши.

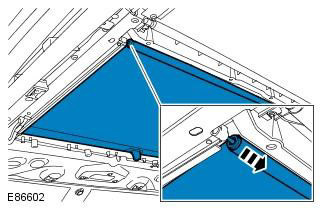

• Высвободите металлический штифт из его держателя.

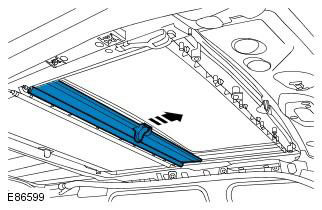

14. Снимите шторку люка.

Установка

1. Установите основание ползуна шторки люка на направляющие.

• Закрепите металлический штифт в его держателе.
• Извлеките блокирующий стержень из шторки люка крыши.
• Аккуратно сдвиньте трубу шторки люка крыши вправо.
• Расположите пластмассовый штифт в его держателе и закрепите его.

ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте вращение трубы шторки люка крыши до тех пор, пластмассовый штифт не будет закреплен в его держателе.

1. Откройте шторку панели люка крыши.

2. Закрепите обшивку потолка.

3. Закрепите уплотнители передних дверей.

4. Закрепите заднюю часть обшивки потолка.

5. Установите пассажирские поручни.

6. Установите противосолнечные козырьки.

7. Установите зеркало заднего вида салона. Обратитесь к процедуре: Зеркало заднего вида салона (501-09 Зеркала заднего вида, Снятие и установка).

8. Установите панели отделки стоек "D". Обратитесь к процедуре: Панель отделки стойки 'D' (501-05 Отделка салона, Снятие и установка).

9. Установите панели отделки стоек "С". Обратитесь к процедуре: Панель отделки стойки 'С' (501-05 Отделка салона, Снятие и установка).

10. Установите панели отделки стоек "В". Обратитесь к процедуре: Верхняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).

11. Установите панели отделки стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
