Процедура намотки шторки люка (до VIN 154971) (Фрилендер 2)

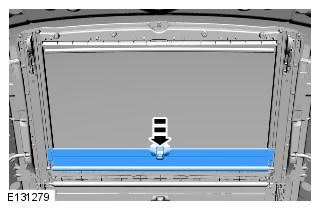

1. Закройте шторку открывающейся панели люка крыши (но не фиксируйте рукоятку на раме).

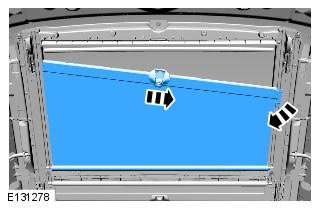

2. Отсоедините шторку открывающейся панели люка крыши от направляющих. Поверните левый угол против часовой стрелки и освободите правый угол из рамы.

ПРИМЕЧАНИЕ: Поверните открывающуюся панель люка крыши в направлении, показанном на рисунке.

3. Откройте шторку открывающейся панели люка крыши.

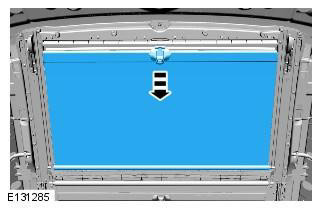

4. Отсоедините шторку открывающейся панели люка крыши от опорного кронштейна и снимите шторку с автомобиля.

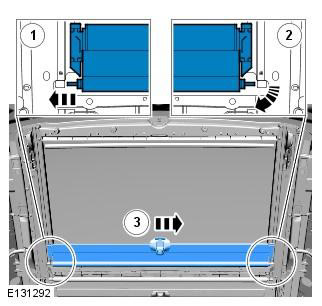

Задвиньте шторку открывающейся панели люка крыши в раму, чтобы освободить левую подпружиненную ось.
Поверните шторку открывающейся панели люка крыши против часовой стрелки.
Снимите шторку открывающейся панели люка крыши.

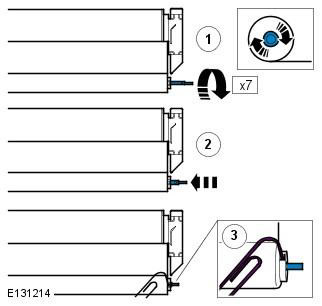

5. Сверните открывающуюся панель люка крыши.

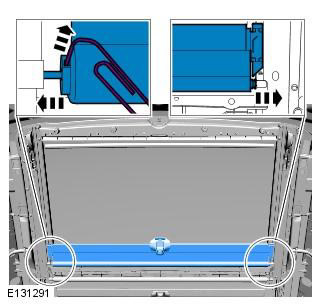

Используя подходящий инструмент, придерживайте и поворачивайте подпружиненную ось.
Вставьте подпружиненную ось в шторку открывающейся панели люка крыши и совместите с фиксирующими отверстиями.
С помощью подходящей шпильки или скрепки (см. рисунок) зафиксируйте подпружиненную ось.

ПРИМЕЧАНИЕ: Открывающуюся панель люка крыши следует повернуть на 7 оборотов.

6. Установите шторку открывающейся панели люка крыши в раму. Правильно установив шторку открывающейся панели люка крыши, извлеките шпильку (скрепку) из шторки.

ПРИМЕЧАНИЕ: Убедитесь, что подпружиненная ось правильно расположена в раме открывающейся панели люка крыши. Убедитесь, что во время установки шторки открывающейся панели люка крыши шпилька или скрепка остается на месте.
