Pinpoint-тест A : открывающаяся панель люка крыши - шум во время работы
A1: электромотор - шум во время работы
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины шума во время работы открывающейся панели люка
С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
Отличается ли уровень шума при работе электромотора открывающейся панели люка крыши по сравнению с другим автомобилем?
Да - ПЕРЕЙДИТЕ к A2.
Нет - ПЕРЕЙДИТЕ к A4.
A2: ремонт электромотора - надежность крепления, расположение и момент затяжки
- Обеспечьте доступ к электромотору открывающейся панели люка крыши.
- Проверьте правильность расположения и надежность крепления электромотора открывающейся панели люка крыши.
Электромотор открывающейся панели люка крыши расположен правильно и надежно закреплен?
Да - ПЕРЕЙДИТЕ к A3.
Нет - Правильно расположите и закрепите электромотор открывающейся панели люка крыши. Проверьте правильность работы открывающейся панели люка крыши. Если проблема сохраняется, ПЕРЕЙДИТЕ к A1.

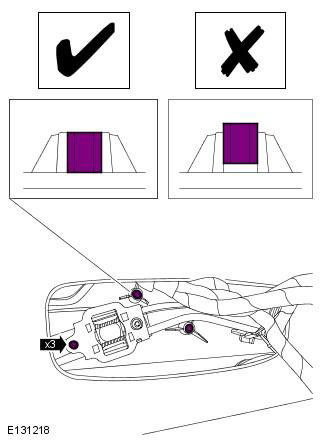

A3: крепление электромотора - шестигранные вставки креплений электромотора
Снимите электромотор с открывающейся панели люка крыши и убедитесь, что 3 медные шестигранные вставки креплений электромотора на панели правильно расположены и зафиксированы. За дополнительной информацией обратитесь к: Электродвигатель привода люка крыши (501-17 Люк крыши, Снятие и установка).
3 медные шестигранные вставки креплений электромотора на панели правильно расположены и зафиксированы?
Да - Установите новый электромотор люка крыши. За дополнительной информацией обратитесь к: Электродвигатель привода люка крыши (501-17 Люк крыши, Снятие и установка).
Нет - Замените открывающуюся панель люка крыши. За дополнительной информацией обратитесь к: Люк крыши (501-17 Люк крыши, Снятие и установка).
A4: воздушный дефлектор - шум
С помощью потолочного переключателя переместите открывающуюся панель люка крыши, чтобы определить причину шума во время работы открывающейся панели люка крыши.
Воздушный дефлектор вызывает шум при перемещении открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к A5.
Нет - ПЕРЕЙДИТЕ к A6.
A5: воздушный дефлектор - регулировка
Проверьте регулировку пружины воздушного дефлектора.
Пружина воздушного дефлектора отрегулирована правильно?
Да - Установите новый воздушный дефлектор За дополнительной информацией обратитесь к: Воздушный дефлектор (501-17 Люк крыши, Снятие и установка). Проверьте правильность работы открывающейся панели люка крыши.
Нет - Отрегулируйте пружину воздушного дефлектора. Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя(501-17 Люк крыши, Общие процедуры). Проверьте правильность работы открывающейся панели люка крыши.
A6: нижняя боковая крышка - шум
С помощью потолочного переключателя переместите открывающуюся панель люка крыши, чтобы определить причину шума во время работы открывающейся панели люка крыши.
Нижние боковые крышки вызывает шум при перемещении открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к A7.
Нет - ПЕРЕЙДИТЕ к A8.
A7: нижняя боковая крышка - регулировка
Проверьте регулировку нижней боковой крышки.
Нижние боковые крышки отрегулированы правильно?
Да - Установите новые нижние боковые крышки. Проверьте правильность работы открывающейся панели люка крыши.
Нет - Отрегулируйте нижние боковые крышки. Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя(501-17 Люк крыши, Общие процедуры). Проверьте правильность работы открывающейся панели люка крыши.
A8: верхняя боковая крышка - шум
С помощью потолочного переключателя переместите открывающуюся панель люка крыши, чтобы определить причину шума во время работы открывающейся панели люка крыши.
Верхние боковые крышки вызывает шум при перемещении открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к A9.
Нет - ПЕРЕЙДИТЕ к A13.
A9: верхняя боковая крышка - регулировка
Проверьте регулировку верхней боковой крышки.
Верхние боковые крышки отрегулированы правильно?
Да - ПЕРЕЙДИТЕ к A10.
Нет - Правильно отрегулируйте верхние боковые крышки. Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя(501-17 Люк крыши, Общие процедуры). Проверьте правильность работы открывающейся панели люка крыши.
A10: верхняя боковая крышка - крепление
Проверьте надежность крепления задних частей верхних боковых крышек.
Задние части верхних боковых крышек закреплены надежно?
Да - ПЕРЕЙДИТЕ к A11.
Нет - Установите новое стекло открывающейся панели люка крыши (верхние боковые крышки не обслуживаются). За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка).
A11: установленные на рейлингах - направляющие кронштейны
- Снимите стеклянную панель люка крыши. За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка).
- Осмотрите направляющие кронштейны на рейлингах на предмет повреждений и правильности установки.
Направляющие кронштейны на рейлингах повреждены или неправильно установлены?
Да - При необходимости замените направляющие кронштейны на рейлингах.
Нет - ПЕРЕЙДИТЕ к A12.
A12: задние - полозья
Проведите визуальную и ручную проверку задних полозьев и соединительного бруса на предмет повреждений (сломанные детали) и правильности расположения.
Задние полозья или соединительный брус повреждены/заклинены?
Да - При необходимости замените поврежденные задние полозья или соединительный брус.
Нет - ПЕРЕЙДИТЕ к A13.
A13: установленные на стекле - направляющие кронштейны
Осмотрите на предмет повреждений направляющие кронштейны, установленные на стекле.
Кронштейны, установленные на стекле, повреждены?
Да - Установите новое стекло открывающейся панели (установленные на стекле направляющие кронштейны не обслуживаются). За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка).
Нет - Установите оригинальную стеклянную панель на открывающуюся панель люка крыши. Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя(501-17 Люк крыши, Общие процедуры). Проверьте правильность работы открывающейся панели люка крыши. Если проблема сохраняется, обратитесь в службу технической поддержки дилеров.
Pinpoint-тест B : открывающаяся панель люка крыши - не работает функция управления одним касанием
B1: открывающаяся панель люка крыши - действие
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины прекращения работы функции управления одним касанием.
Переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание), не используя функцию управления одним касанием.
Открывающаяся панель люка крыши правильно устанавливается во все возможные положения?

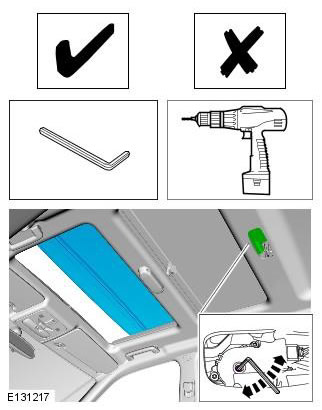

Да - Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры). Проверьте правильность работы открывающейся панели люка крыши. Если проблема сохраняется, с помощью рекомендованной изготовителем диагностической системы выполните «процедуру инициализации открывающейся панели люка крыши», включая «процедуру жесткой перезагрузки автомобиля (по необходимости)». Проверьте правильность работы открывающейся панели люка крыши. ПЕРЕЙДИТЕ к B2.
Нет - Перейдите к PINPOINT-ТЕСТУ C.
B2: переключатель управления одним касанием - действие
С помощью потолочного переключателя активируйте функцию управления открывающейся панелью одним касанием.
Функция управления открывающейся панелью одним касанием работает правильно?
Да - Никаких дополнительных действий не требуется.
Нет - Установите новый электромотор люка крыши. За дополнительной информацией обратитесь к: Электродвигатель привода люка крыши (501-17 Люк крыши, Снятие и установка).
C1: открывающаяся панель люка крыши – предохранитель
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины отключения функции управления открывающейся панелью люка крыши одним касанием.
См. электрические схемы, чтобы проверить плавкую вставку электромотора открывающейся панели люка крыши.
Цепь плавкой вставки (VBATT) электромотора открывающейся панели люка крыши цела?
Да - ПЕРЕЙДИТЕ к C2.
Нет - Плавкая вставка электромотора открывающейся панели люка вышла из строя. См. электрические схемы, чтобы проверить цепь (VBATT) между плавкой вставкой и электромотором открывающейся панели люка крыши на предмет короткого замыкания на массу. При необходимости замените плавкую вставку или отремонтируйте цепь. Проверьте правильность работы открывающейся панели люка крыши.
C2: автомобиль - авторизация
ПРИМЕЧАНИЕ: При установке зажигания в положение ON (Вкл.) напряжение сигнала авторизации подается в цепь (ACC) электромотора открывающейся панели люка крыши. Напряжение должно превышать 7 вольт, если сигнал авторизации люка крыши активен, и быть меньше 1 вольта, если сигнал авторизации люка крыши не активен.
- Обеспечьте доступ к переключателю открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Верхняя консоль (501-12 Панель приборов и консоль, Снятие и установка).
- См. электрические схемы, чтобы проверить правильность работы цепи (ACC)электромотора открывающейся панели люка крыши (см. примечание выше).
Напряжение в цепи (ACC) электромотора открывающейся панели люка крыши соответствует ожидаемому?
Да - ПЕРЕЙДИТЕ к C3.
Нет * Убедитесь, что зарегистрирован DTC B10F2-14 (управление потолочным люком - короткое замыкание на массу или разрыв цепи); см. электрические схемы, чтобы проверить цепь (ACC) между центральной распределительной коробкой и электромотором открывающейся панели люка крыши на предмет исправности. При необходимости выполните ремонт.Если DTC не зарегистрирован, проверьте работу цепи центральной распределительной коробки (ACC).
C3: открывающаяся панель люка крыши - разъем переключателя
C4: открывающаяся панель люка крыши - разъем электромотора
Обеспечьте доступ к электромотору открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Электродвигатель привода люка крыши (501-17 Люк крыши, Снятие и установка). См. электрические схемы, чтобы проверить положение и состояние клемм и корпуса электромотора открывающейся панели люка крыши. Клеммы и корпус разъема электромотора открывающейся панели люка крыши расположены правильно и находятся в хорошем состоянии?
Да- ПЕРЕЙДИТЕ к C5.
Нет - Правильно расположите или замените клеммы разъема электромотора открывающейся панели люка крыши. Проверьте правильность работы открывающейся панели люка крыши.
C5: переключатель - проверка цепи 1
ПРИМЕЧАНИЕ: Электромотор открывающейся панели люка крыши выдает напряжение в цепи открывания и закрывания, которые замыкаются на массу при перемещении переключателя; это напряжение при включенном зажигании должно быть больше 7 вольт (переключатель разомкнут) и меньше 1 вольт (переключатель замкнут).
См. электрические схемы, чтобы найти цепи открывания и закрывания между электромотором открывающейся панели люка крыши и переключателем панели, и контролируйте напряжение в каждой цепи при перемещении переключателя.
Напряжение в обеих цепях переключателя (открывания и закрывания) изменяется от значения выше 7 вольт до значения ниже 1 вольта при перемещении переключателейоткрывания или закрывания открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к C8.
Нет - ПЕРЕЙДИТЕ к C6.
C6: переключатель - проверка цепи 2
ПРИМЕЧАНИЕ: Если во время предыдущей проверки напряжение оставалось высоким (более 7 вольт), см. электрические схемы, чтобы проверить исправность цепи переключателя.
ПРИМЕЧАНИЕ: Если во время предыдущей проверки напряжение оставалось низким (менее 1 вольта), см. электрические схемы, чтобы проверить исправность цепи переключателя.
См. примечания выше.
Напряжение оставалось низким (менее 1 вольта)?
Да - ПЕРЕЙДИТЕ к C7.
Нет - Напряжение оставалось высоким (более 7 вольт) см. электрические схемы, чтобы проверить исправность цепи переключателя открывающейся панели люка крыши.
C7: питание электромотора - напряжение
См. электрические схемы, чтобы проверить напряжение аккумуляторной батареи между цепями питания (VBATT) и массы (GND) электромотора открывающейся панели люка крыши (примерно 12 вольт).
В цепях (VBATT) и (GND) электромотора открывающейся панели люка крыши имеется напряжение аккумуляторной батареи?
Да - ПЕРЕЙДИТЕ к C8. Нет - Проверьте исправность цепей (VBATT) и (GND) электромотора открывающейся панели люка крыши. При необходимости выполните ремонт. Проверьте правильность работы открывающейся панели люка крыши.
C8: электромотор - неисправность
С помощью потолочного переключателя переместите открывающуюся панель люка крыши.
При перемещении открывающейся панели люка крыши с помощью потолочного переключателя электромотор щелкает?
Да - ПЕРЕЙДИТЕ к C9.
Нет - Замените электромотор открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Электродвигатель привода люка крыши (501-17 Люк крыши, Снятие и установка). Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя(501-17 Люк крыши, Общие процедуры). Проверьте правильность работы открывающейся панели люка крыши
C9: испытание электромотора - снятого
ПРИМЕЧАНИЕ: Установите опору под электромотор открывающейся панели люка крыши, чтобы не повредить его при подсоединении электрических разъемов.

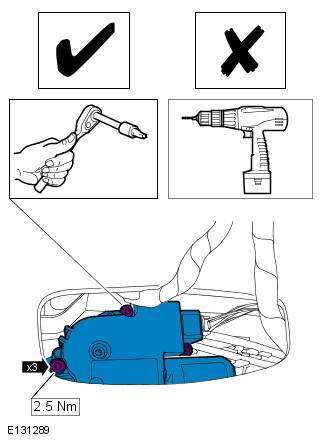

Снимите 3 крепления электромотора открывающейся панели, осторожно опустите электромотор с открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Электродвигатель привода люка крыши (501-17 Люк крыши, Снятие и установка).
Поработайте переключателем открывающейся панели люка крыши. Электромотор открывающейся панели люка крыши работает?
Да - ПЕРЕЙДИТЕ к C11.
Нет - ПЕРЕЙДИТЕ к C10.
C10: автомобиль - жесткая перезагрузка
Установите электромотор на раму открывающейся панели люка крыши
Используя одобренную изготовителем диагностическую систему, выполните процедуру жесткой перезагрузки автомобиля. Используя одобренную изготовителем диагностическую систему, выполните процедуру инициализации открывающейся панели люка крыши. С помощью потолочного переключателя активируйте функцию управления открывающейся панелью одним касанием.
Функция управления открывающейся панелью одним касанием работает правильно?
Да - Никаких дополнительных действий не требуется.
Нет - Замените электромотор открывающейся панели люка крыши. Используя одобренную изготовителем диагностическую систему, выполните процедуру инициализации открывающейся панели люка крыши. Проверьте правильность работы открывающейся панели люка крыши.
C11: ручной режим - работа люка крыши
- Установите электромотор на раму открывающейся панели люка крыши.
- Вручную переместите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
Можно ли переместить открывающуюся панель люка крыши вручную во все возможные положения?
Да - Обратитесь в службу технической поддержки дилеров.
Нет - ПЕРЕЙДИТЕ к C12.
C12: стеклянная панель - снятие
Снимите стеклянную панель с открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка).
Можно ли снять стеклянную панель?
Да - ПЕРЕЙДИТЕ к C13.
Нет - Если не удается снять стеклянную панель путем стандартной процедуры R&I, выверните 20 крепежных винтов, которые крепят направляющие стеклянной панели, затем нажмите на стекло наружу, вручную переместите открывающуюся панель люка крыши в положение стекла (откройте в горизонтальном направлении) и снимите передние установочные направляющие стекла. Вручную переместите открывающуюся панель люка крыши в закрытое положение и снимите ее. Если снять панель не удается, обратитесь в службу технической поддержки дилеров.ПЕРЕЙДИТЕ к C13.
C13: снятая стеклянная панель
Осмотрите и ощупайте рейлинги на предмет скопления мусора на них.
Рейлинги засорены?

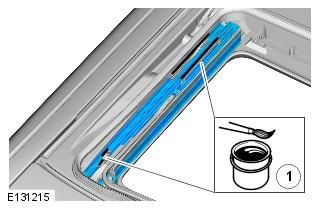

Да - Очистите рейлинги. Обратитесь к рисунку E131215, перед сборкой нанесите смазку (KP 1N-30 или ISO-L-X-CDBE1) на области, помеченные черным цветом. ПЕРЕЙДИТЕ к C14.
Нет - ПЕРЕЙДИТЕ к C14.

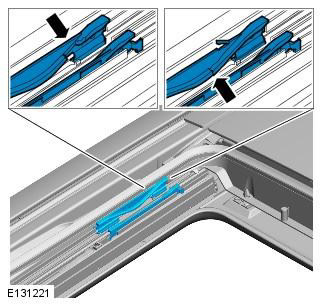

C14: направляющие кронштейны, установленные на рейлингах - состояние
Осмотрите и ощупайте направляющие кронштейны, установленные на рейлингах, на предмет трещин и повреждений (сломанные детали).
Направляющие кронштейны на рейлингах треснуты или повреждены?
Да - При необходимости замените направляющие кронштейны на рейлингах. ПЕРЕЙДИТЕ к C15.
Нет - Правильно соберите направляющие кронштейны на рейлингах. ПЕРЕЙДИТЕ к C15.

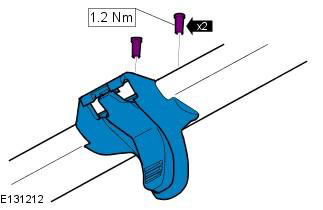

C15: направляющие кронштейны, установленные на рейлингах - положение
- Осмотрите и ощупайте направляющие кронштейны, установленные на рейлингах.
- Убедитесь, что направляющие кронштейны на рейлингах правильно расположены и не перемещаются ни в одном направлении.
Направляющие кронштейны на рейлингах правильно расположены и не перемещаются ни в одном направлении?
Да - ПЕРЕЙДИТЕ к C16.
Нет - Правильно соберите или замените (при необходимости) направляющие кронштейны на рейлингах. ПЕРЕЙДИТЕ к C16.

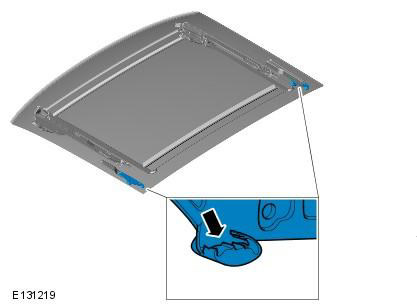

C16: задние полозья - состояние и положение
Проведите визуальную и ручную проверку задних полозьев и соединительного бруса на предмет повреждений (сломанные детали) и правильности расположения.
Задние полозья или соединительный брус повреждены/заклинены?
Да - При необходимости замените поврежденные задние полозья или соединительный брус.
Нет - ПЕРЕЙДИТЕ к C17.

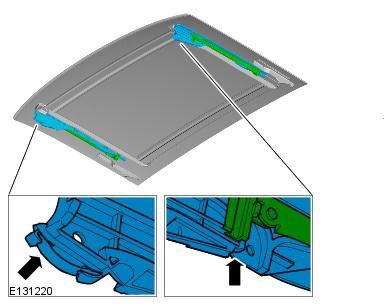

C17: направляющие кронштейны, установленные на стекле
Осмотрите на предмет повреждений направляющие кронштейны, установленные на стекле.
Кронштейны, установленные на стекле, повреждены?
Да - Установите новое стекло люка крыши. За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка).
Нет - ПЕРЕЙДИТЕ к C18.
C18: стеклянная панель - сборка

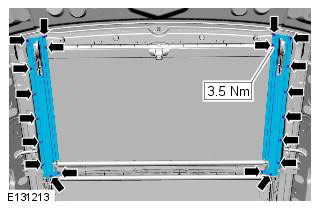

- Установите рейлинги с помощью 20 винтов, крепящих направляющие стеклянной панели (если они были сняты).
- Установите стеклянную панель на открывающуюся панель люка крыши. За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка).
- Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя(501-17 Люк крыши, Общие процедуры).
- Проверьте правильность работы открывающейся панели люка крыши.
Открывающаяся панель люка крыши работает правильно?
Да - Никаких дополнительных действий не требуется.
Нет - Обратитесь в службу технической поддержки дилеров.
Pinpoint-тест D : открывающаяся панель люка крыши - откат
D1: инициализация
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины самопроизвольного отката открывающейся панели люка крыши.
- Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
- С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
- С помощью потолочного переключателя пять раз подряд активируйте функцию управления открывающейся панелью одним касанием.
Открывающаяся панель люка крыши правильно срабатывала пять раз подряд?
Да - Никаких дополнительных действий не требуется.
Нет - ПЕРЕЙДИТЕ к D2.
D2: неправильное положение уплотнителя вызывает самопроизвольный откат

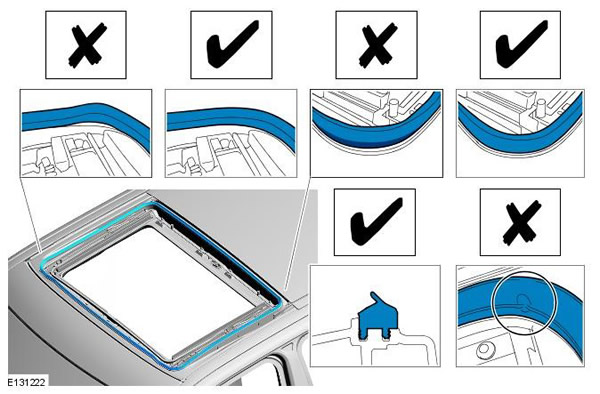

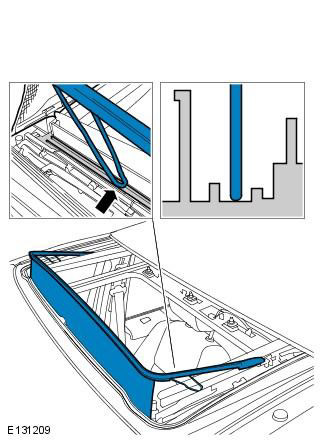

1. Осмотрите положение уплотнений открывающейся панели люка крыши.
2. Желоб
3. Переднее акустическое уплотнение. Автомобили до VIN 154971. Автомобили начиная с VIN154972.
4. Боковое акустическое уплотнение
5. Уплотнитель проема
Какие-либо из уплотнителей вызывают откат?
Да - ПЕРЕЙДИТЕ к D3.
Нет - ПЕРЕЙДИТЕ к D8.
D3: боковое акустическое уплотнение - положение
Осмотрите боковые акустические уплотнения открывающейся панели люка крыши.
Откат вызван какой-либо из боковых акустических уплотнений открывающейся панели люка крыши?
Да - Замените боковые акустические уплотнения. Очистите все соответствующие поверхности, затем правильно расположите и приклейте новые акустические уплотнения к открывающейся панели люка крыши.ПЕРЕЙДИТЕ к D4.
Нет - ПЕРЕЙДИТЕ к D4.
D4: переднее акустическое уплотнение - положение
Осмотрите переднее акустическое уплотнение открывающейся панели люка крыши. Автомобили до VIN 154971. Автомобили начиная с VIN154972.
Откат вызван передним акустическим уплотнением открывающейся панели люка крыши?
Да - Замените переднее акустическое уплотнение. Очистите все соответствующие поверхности, затем правильно расположите и приклейте переднее акустическое уплотнение к открывающейся панели люка крыши.ПЕРЕЙДИТЕ к D5.
Нет - ПЕРЕЙДИТЕ к D5.
D5: уплотнение стекла - положение
Осмотрите уплотнение стекла открывающейся панели люка крыши.
Откат вызван уплотнением стекла открывающейся панели люка крыши?
Да - Установите новое уплотнение стекла открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Уплотнитель люка крыши(501-17 Люк крыши, Снятие и установка). ПЕРЕЙДИТЕ к D6.
Нет - ПЕРЕЙДИТЕ к D6.
D6: желоб на стеклянной панели - положение
Осмотрите желоб стекла открывающейся панели люка крыши.
Откат вызван желобом стекла открывающейся панели люка крыши?
Да - Замените стеклянную панель (желоб не обслуживается). За дополнительной информацией обратитесь к: Стекло люка крыши (501-17 Люк крыши, Снятие и установка). ПЕРЕЙДИТЕ к D7.
Нет * ПЕРЕЙДИТЕ к D7.
D7: правильная работа
- Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
- С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
- С помощью потолочного переключателя пять раз подряд активируйте функцию управления открывающейся панелью одним касанием.
Да - Никаких дополнительных действий не требуется.
Нет - ПЕРЕЙДИТЕ к D8.
D8: воздушный дефлектор - расположение
Осмотрите воздушный дефлектор открывающейся панели люка крыши.
Откат вызван воздушным дефлектором открывающейся панели люка крыши?
Да - Правильно расположите и закрепите (при необходимости замените) воздушный дефлектор открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Воздушный дефлектор (501-17 Люк крыши, Снятие и установка). ПЕРЕЙДИТЕ к D7.
Нет - ПЕРЕЙДИТЕ к D9.
D9: стеклянная панель - снятая
Осмотрите и ощупайте направляющие стеклянной панели на предмет скопления мусора на них.
Направляющие засорены?
Да - Очистите направляющие стеклянной панели. ПЕРЕЙДИТЕ к D10.
Нет - ПЕРЕЙДИТЕ к D10.
D10: направляющие кронштейны, установленные на стекле - состояние
Осмотрите и ощупайте направляющие кронштейны, установленные на стекле, на предмет трещин и повреждений.
Направляющие кронштейны на стекле треснуты или повреждены?
Да - Замените стеклянную панель (направляющие кронштейны не обслуживаются). ПЕРЕЙДИТЕ к D11.
Нет - ПЕРЕЙДИТЕ к D11.
D11: задние полозья - состояние
Проведите визуальную и ручную проверку задних полозьев и соединительного бруса на предмет повреждений (сломанные детали) и правильности расположения.
Задние полозья или соединительный брус повреждены/заклинены?
Да - При необходимости замените поврежденные задние полозья или соединительный брус. ПЕРЕЙДИТЕ к D12.
Нет - ПЕРЕЙДИТЕ к D12.
D12: направляющие кронштейны, установленные на рейлингах - состояние
Осмотрите и ощупайте направляющие кронштейны, установленные на рейлингах, на предмет трещин и повреждений (сломанные детали).
Направляющие кронштейны на рейлингах треснуты или повреждены?
Да - При необходимости замените направляющие кронштейны на рейлингах.ПЕРЕЙДИТЕ к D13.
Нет - ПЕРЕЙДИТЕ к D13.
D13: направляющие кронштейны, установленные на рейлингах - положение
- Осмотрите и ощупайте направляющие кронштейны, установленные на рейлингах.
- Убедитесь, что направляющие кронштейны на рейлингах правильно расположены и не перемещаются ни в одном направлении.
Направляющие кронштейны на рейлингах правильно расположены и не перемещаются ни в одном направлении?
Да - ПЕРЕЙДИТЕ к D14.
Нет - Правильно соберите или замените направляющие кронштейны на рейлингах.ПЕРЕЙДИТЕ к D14.
D14: стеклянная панель - сборка
- Установите стеклянную панель на открывающуюся панель люка крыши.
- Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
- Проверьте правильность работы открывающейся панели люка крыши.
Да - Никаких дополнительных действий не требуется.
Нет - Обратитесь в службу технической поддержки дилеров.
Pinpoint-тест E : шторка открывающейся панели люка крыши
E1: шторка открывающейся панели люка крыши - действие
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины шума во время работы, отсутствия фиксации или втягивания шторки открывающейся панели люка крыши.
Переместите шторку открывающейся панели люка крыши по всем направлениям и зафиксируйте на раме.
Шторка открывающейся панели люка крыши правильно перемещается по всем направлениям и фиксируется на раме?
Да - ПЕРЕЙДИТЕ к E2.
Нет - ПЕРЕЙДИТЕ к E8.
E2: шторка открывающейся панели люка крыши - шум во время работы
Переместите шторку открывающейся панели люка крыши по всем направлениям и зафиксируйте на раме.
Отличается ли уровень шума при работе шторки открывающейся панели люка крыши по сравнению с другим автомобилем?
Да - ПЕРЕЙДИТЕ к E3.
Нет - ПЕРЕЙДИТЕ к E8.
E3: шторка открывающейся панели люка крыши - сборка

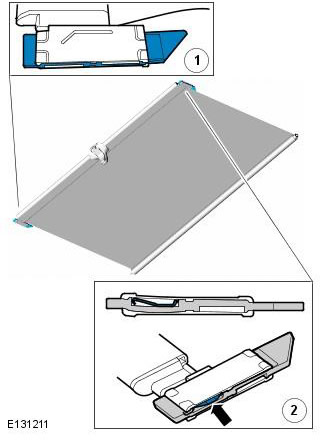

- Осмотрите шторку открывающейся панели люка крыши в сборе.
- Проверьте правильность положения установочных шпилек и скользящих башмаков.
Установочные шпильки и скользящие башмаки расположены правильно?
Да - ПЕРЕЙДИТЕ к E4.
Нет - Правильно соберите установочные шпильки или скользящие башмаки. ПЕРЕЙДИТЕ к E2.
E4: шторка открывающейся панели люка крыши - скользящие башмаки
- Переместите шторку открывающейся панели люка крыши по всем направлениям и зафиксируйте на раме.
- Осмотрите, проверьте наощупь и на слух шторку открывающейся панели люка крыши во время работы.
Да - ПЕРЕЙДИТЕ к E5.
Нет - ПЕРЕЙДИТЕ к E7.
E5: скользящий башмак - загрязнение
- Снимите передний край шторки открывающейся панели люка крыши, отсоедините скользящие башмаки от направляющих.
- Осмотрите направляющие на предмет засорения.
Направляющие засорены?
Да - Очистите направляющие. Установите скользящие башмаки в направляющие и установите шторку на место. ПЕРЕЙДИТЕ к E1.
Нет - ПЕРЕЙДИТЕ к E6.
E6: скользящие направляющие / резиновые подушки / пружины - сборка
Убедитесь, что резиновые подушки и пружины скользящих башмаков правильно собраны.
Резиновые подушки и пружины скользящих башмаков собраны правильно?
Да - Замените шторку открывающейся панели люка крыши. ПЕРЕЙДИТЕ к E7.
Нет - Правильно установите резиновые подушки и пружины в скользящие башмаки, установите скользящие башмаки в направляющие. ПЕРЕЙДИТЕ к E1.
E7: шторка открывающейся панели люка крыши - шум в механизме
Переместите шторку открывающейся панели люка крыши по всем направлениям и зафиксируйте на раме.
Шум вызван механизмом шторки открывающейся панели люка крыши?
Да - Замените шторку открывающейся панели люка крыши. ПЕРЕЙДИТЕ к E1.
Нет - ПЕРЕЙДИТЕ к E1.
E8: шторка открывающейся панели люка крыши - действие замка
Переместите шторку открывающейся панели люка крыши по всем направлениям и правильно зафиксируйте на раме.
Шторка открывающейся панели люка крыши фиксируется правильно?
Да - ПЕРЕЙДИТЕ к E9.
Нет - ПЕРЕЙДИТЕ к E12.
E9: шторка открывающейся панели люка крыши - втягивание
Переместите шторку открывающейся панели люка крыши по всем направлениям и затем втяните.
Шторка открывающейся панели люка крыши втягивается правильно?
Да - ПЕРЕЙДИТЕ к E1.
Нет - ПЕРЕЙДИТЕ к E10.
E10: шторка открывающейся панели люка крыши - процедура намотки
- Снимите шторку открывающейся панели люка крыши с открывающейся панели люка крыши.
- Выполните процедуру наматывания шторки открывающейся панели люка крыши на втягивающий механизм.
- Соберите шторку открывающейся панели люка крыши и установите на место.
Да - ПЕРЕЙДИТЕ к E11.
Нет - Замените шторку открывающейся панели люка крыши. ПЕРЕЙДИТЕ к E1.
E11: шторка открывающейся панели люка крыши - установка на место
- Установите шторку открывающейся панели люка крыши на открывающуюся панель люка крыши. За дополнительной информацией обратитесь к: Солнцезащитная покрытие крышки вентиляционного люка (501-17 Люк крыши, Снятие и установка).
- Переместите шторку открывающейся панели люка крыши по всем направлениям и затем втяните.
Да - Никаких дополнительных действий не требуется.
Нет - Замените шторку открывающейся панели люка крыши.
E12: визуальная проверка
Осмотрите шторку открывающейся панели люка крыши.
Рукоятка шторки открывающейся панели люка крыши установлена?
Да - ПЕРЕЙДИТЕ к E13.
Нет - Установите рукоятку шторки открывающейся панели люка крыши. Проверьте работу.
E13: замена рукоятки

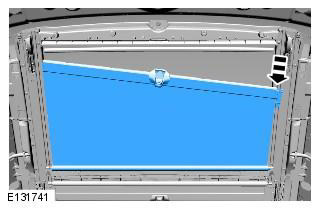

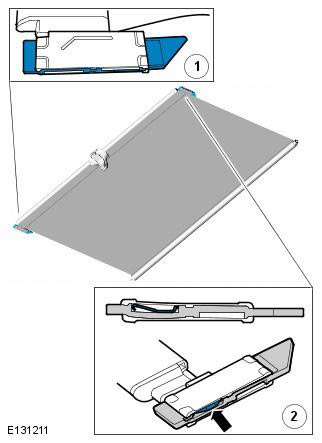

1. Шторка (проверка)
2. Осмотрите шторку открывающейся панели люка крыши.
Рукоятка шторки открывающейся панели люка крыши повреждена?
Да - Замените поврежденную рукоятку шторки открывающейся панели люка крыши. ПЕРЕЙДИТЕ к E15.
Нет - ПЕРЕЙДИТЕ к E14.
E14: шторка - установочные шпильки / скользящие башмаки - положение
Осмотрите и ощупайте установочные шпильки и скользящие башмаки шторки открывающейся панели люка крыши.
Установочные шпильки и скользящие башмаки исправны и расположены правильно?
Да - ПЕРЕЙДИТЕ к E15.
Нет - Правильно соберите установочные шпильки и скользящие башмаки, установите шторку открывающейся панели люка крыши на место. Проверьте работу.
E15: шторка открывающейся панели люка крыши - повреждена
Осмотрите шторку открывающейся панели люка крыши.
Балка шторки открывающейся панели люка крыши деформирована так, что фиксатор рукоятки сместился в сторону от замка на раме?
Да - Замените шторку открывающейся панели люка крыши.
Нет - Обратитесь в службу технической поддержки дилеров.
Pinpoint-тест F : попадание воды
F1: сливная трубка - осмотр
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины просачивания воды по периметру открывающейся панели люка крыши.
ПРИМЕЧАНИЕ: Используя рекомендованную производителем процедуру, выполните проверку герметичности, чтобы установить место просачивания воды; зачастую лучший способ для этого - визуальный осмотр предполагаемой области и изучение следов от воды.
- Полностью отведите назад открывающуюся панель люка крыши.
- Осмотрите отверстия сливных трубок открывающейся панели люка крыши и убедитесь, что они не засорены.
Да - Очистите трубки.
Нет - ПЕРЕЙДИТЕ к F2.
F2: сливная трубка - положение

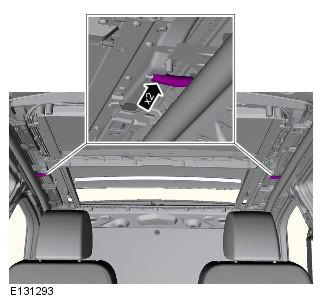

1. Обеспечьте доступ к сливным трубкам у патрубка открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Верхняя облицовка - В комплектацию автомобиля входит: Люк крыши с наклоняемой крышкой (501-05 Отделка салона, Снятие и установка).
2. Убедитесь, что сливные трубки не изогнуты и не перекручены.
3. Убедитесь, что сливные трубки правильно подсоединены.
Сливные трубки правильно подсоединены к открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к F3.
Нет - Правильно переустановите сливные трубки, убедитесь, что они не изогнуты и не перекручены.
F3: воздушный дефлектор - сложенное положение
С помощью потолочного переключателя переместите открывающуюся панель люка крыши.
Во время закрывания стекла открывающейся панели люка крыши воздушный дефлектор складывается вперед и зажимается между стеклянной панелью и уплотнением стекла?
Да - Установите новый воздушный дефлектор. За дополнительной информацией обратитесь к: Воздушный дефлектор (501-17 Люк крыши, Снятие и установка).
Нет - ПЕРЕЙДИТЕ к F4.
F4: уплотнение стеклянной панели - положение

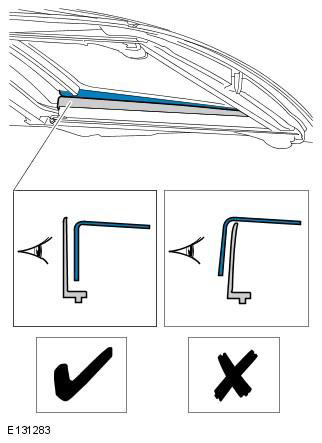

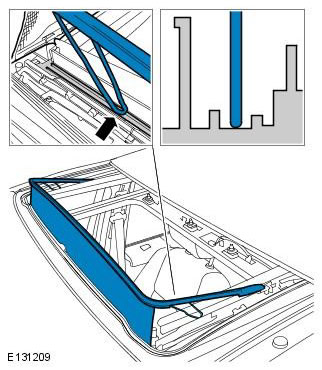

Убедитесь, что уплотнение стекла открывающейся панели люка крыши расположено правильно, надежно закреплено и не перекручено.
Уплотнение стекла открывающейся панели люка крыши расположено правильно, надежно закреплено и не перекручено? За дополнительной информацией обратитесь к: Уплотнитель люка крыши (501-17 Люк крыши, Снятие и установка).
Да - ПЕРЕЙДИТЕ к F5.
Нет - Установите новое уплотнение стеклянной панели. За дополнительной информацией обратитесь к: Уплотнитель люка крыши(501-17 Люк крыши, Снятие и установка).
F5: люк крыши - проем
ПРИМЕЧАНИЕ: На предыдущих этапах установлено, что вода протекает не через открывающуюся панель люка крыши, а через уплотнение между кузовом автомобиля и рамой открывающейся панели люка крыши.
Проверьте герметичность уплотнения между кузовом автомобиля и рамой открывающейся панели люка крыши, чтобы выявить место просачивания воды.
Можно ли обнаружить место проникновения воды на уплотнении между кузовом автомобиля и рамой открывающейся панели люка крыши?
Да - Используя рекомендованный изготовителем процесс, нанесите герметик на место проникновения воды.
Нет - Место проникновения воды не найдено или раму открывающейся панели люка крыши необходимо снять для установки герметичного уплотнения. Обратитесь в службу технической поддержки дилеров
Pinpoint-тест G : открывающаяся панель люка крыши - аэродинамический шум
G1: открывающаяся панель люка крыши - действие
ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины аэродинамического шума по периметру открывающейся панели люка крыши.
С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
Открывающаяся панель люка крыши работает правильно?
Да - ПЕРЕЙДИТЕ к G2.
Нет - Перейдите к PINPOINT-ТЕСТУ C.
G2: боковое акустическое уплотнение - положение
Осмотрите расположение и надежность крепления боковых акустических уплотнений.
Боковые акустические уплотнения расположены правильно и приклеены к раме открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к G3.
Нет - Правильно расположите и приклейте боковые акустические уплотнения к раме открывающейся панели люка крыши.ПЕРЕЙДИТЕ к G3.
G3: переднее акустическое уплотнение - положение
Осмотрите расположение и надежность крепления передних акустических уплотнений. Автомобили до VIN 154971. Автомобили начиная с VIN154972.
Переднее акустическое уплотнение расположено правильно и приклеено к раме открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к G4.
Нет - Замените переднее акустическое уплотнение. Очистите все соответствующие поверхности, затем правильно расположите и приклейте переднее акустическое уплотнение к открывающейся панели люка крыши.ПЕРЕЙДИТЕ к G4.
G4: уплотнение стекла - положение
Осмотрите расположение и надежность крепления уплотнения стекла.
Уплотнение стекла расположено правильно и приклеено к раме открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к G5.
Нет - Замените уплотнение стекла. Очистите все соответствующие поверхности, затем правильно расположите и приклейте уплотнение стекла к открывающейся панели люка крыши. ПЕРЕЙДИТЕ к G5.
G5: желоб - положение
Осмотрите расположение и надежность крепления желоба на стеклянной панели.
Желоб правильно расположен на стеклянной панели?
Да - ПЕРЕЙДИТЕ к G7.
Нет - Замените стеклянную панель (желоб не обслуживается). ПЕРЕЙДИТЕ к G6.
G6: инициализация
- Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
- С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
- Проверьте наличие аэродинамического шума со стороны открывающейся панели люка крыши.
Да - Обратитесь в службу технической поддержки дилеров.
Нет - Никаких дополнительных действий не требуется.
G7: инициализация
- Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
- Проверьте наличие аэродинамического шума со стороны открывающейся панели люка крыши.
Да - Обратитесь в службу технической поддержки дилеров.
Нет - Никаких дополнительных действий не требуется.
Pinpoint-тест H : уплотнения не закреплены или сместились
H1: боковое акустическое уплотнение - положение
Осмотрите расположение и надежность крепления боковых акустических уплотнений.
Боковые акустические уплотнения расположены правильно и приклеены к раме открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к H2.
Нет - Правильно расположите и приклейте боковые акустические уплотнения к раме открывающейся панели люка крыши.ПЕРЕЙДИТЕ к H2.
H2: переднее акустическое уплотнение - положение

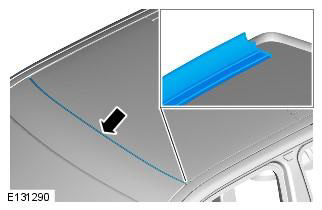

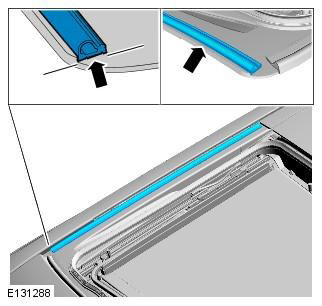

Осмотрите расположение и надежность крепления передних акустических уплотнений. Автомобили до VIN 154971. Автомобили начиная с VIN154972.
Переднее акустическое уплотнение расположено правильно и приклеено к раме открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к H3.
Нет - Правильно расположите и приклейте переднее акустическое уплотнение к раме открывающейся панели люка крыши.ПЕРЕЙДИТЕ к H3.
H3: уплотнение стекла - положение

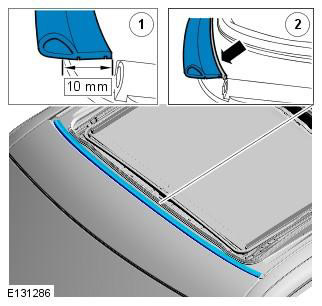

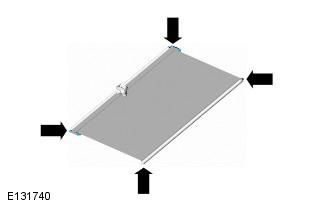

Осмотрите расположение и надежность крепления уплотнения стекла.
Уплотнение стекла расположено правильно и приклеено к раме открывающейся панели люка крыши?
Да - ПЕРЕЙДИТЕ к H4.
Нет - Замените уплотнение стекла и приклейте четыре угла уплотнения стекла к раме открывающейся панели люка крыши.ПЕРЕЙДИТЕ к H4.
H4: желоб - положение

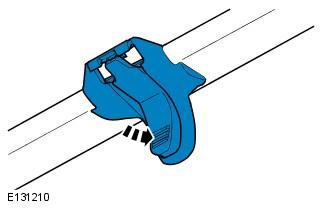

Осмотрите расположение, состояние и надежность крепления желоба на стеклянной панели.
Желоб правильно расположен на стеклянной панели и находится в хорошем состоянии?
Да - Желоб правильно расположен на стеклянной панели. Никаких дополнительных действий не требуется.
Нет - Замените стеклянную панель (желоб не обслуживается).
Комментарии к этой статье
