Задняя втулка заднего подрамника (Фрилендер 2)

Специальный инструмент

204-598 Hydraulic Cylinder 10t

204-598-01 Remover/Installer, Subframe Bushing Gu

ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.

1. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите оба задних колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3. Снимите задний подрамник в сборе для получения доступа. Обратитесь к процедуре: Задний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).

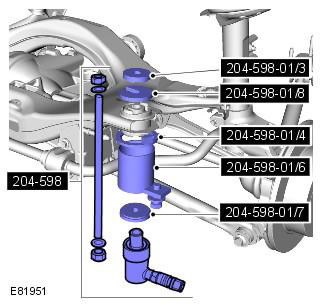

4. Снимите втулку. Специальный инструмент: 204-598-01

Отметьте положение элементов, чтобы облегчить последующую установку.

Специальный инструмент 204-598-01/8 используется, чтобы начать процесс снятия втулки, и его следует снять после высвобождения втулки, так как он не проходит через отверстие втулки подрамника.

Установка

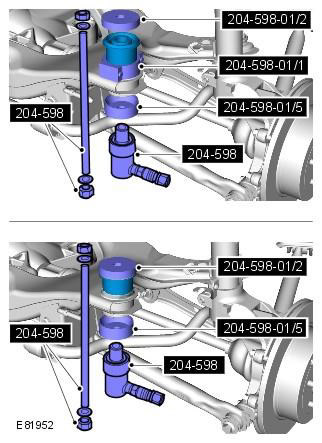

1. Установите втулку. Специальный инструмент: 204-598, 204-598-01

Убедитесь, что для установки втулок на правильную глубину используется соответствующий специальный инструмент.

Установочные метки должны быть отцентрированы.

2. Установите задний подрамник сборе. Обратитесь к процедуре: Задний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).

3. Установите колеса в сборе с шинами. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
