Усиление стойки A (Фрилендер 2)

Усилитель стойки "А" изготовлен из стали DP600 (двухфазной стали) и должен привариваться к внутренней части стойки посредством электрозаклепок MIG. Точечная сварка не должна использоваться.

Удостоверьтесь, что все сварные соединения соответствующим образом герметизированы и защищены от проникновения воды, особенно в зонах, где нельзя воспроизвести клеевое соединение / уплотнение оригинальной панели. Герметизируйте соединения перед установкой наружных панелей, где это необходимо.

ПРИМЕЧАНИЕ: Усилитель стойки "А" отпарывается от "кольцевой рамы" усилителя боковой панели, он не обслуживается отдельно.

ПРИМЕЧАНИЕ: Внутри этой панели прикреплены элементы NVH, на новой панели они не обслуживаются. При повреждении потребуется новый элемент(ы).

Снятие

1. В сочетании с усилителем стойки "А" заменяется:

• Облицовка переднего бампера
• Переднее крыло
• Передняя дверь
• Панель приборов
• Лобовое стекло
• Наружная панель стойки "А"

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите наружную панель стойки "А". За дополнительной информацией обратитесь к главе: Наружная панель стойки 'А'(501-29 Ремонты листовых металлических элементов боковых панелей, Снятие и установка).

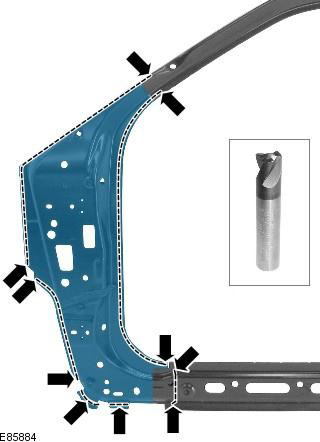

4. Выфрезеруйте точечные сварные швы, для этого потребуется использовать сверло для точечных сварных швов из стали HSS.

ПРИМЕЧАНИЕ: Там, где это возможно необходимо просверлить отверстия в усилителе стойки "А" и внутренней панели стойки "А" (помните о том, что усилитель изготовлен из двухфазной стали DP600 и для работы с ним потребуется сверло из быстрорежущей инструментальной стали HSS). Это позволяет там, где это возможно, устанавливать электрозаклепки MIG сквозь внутреннюю панель.

5. Разделите соединения и снимите старую панель, также отсоедините элемент NVH.

Установка

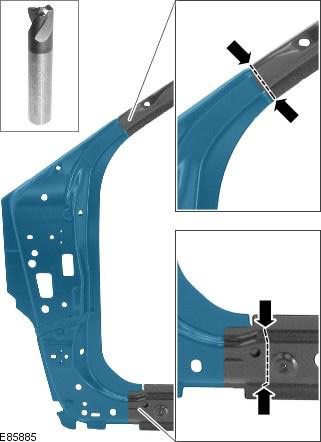

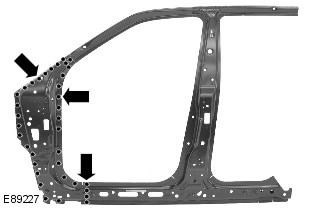

1. Снимите часть усилителя стойки "А" с кольцевой рамы обслуживаемой панели. Выфрезеруйте точечные сварные швы при помощи сверла для точечных сварных швов из стали HSS.

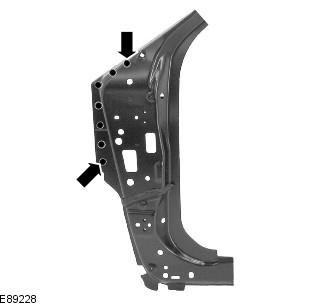

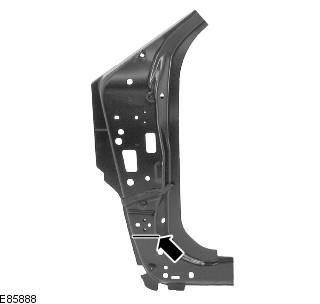

2. Просверлите отверстия, несделанные при снятии, для сварки электрозаклепками MIG.




3. Подготовьте соединительные поверхности старой и новой панели.

4. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

5. Снимите новую панель.

6. При необходимости замените элемент NVH.

7. Нанесите герметизирующий клей на элемент NVH.



8. Приложите новую панель и зафиксируйте ее на месте.

9. Сварка электрозаклепками MIG.

ПРИМЕЧАНИЕ: Электрозаклепки MIG должны быть установлены на месте оригинальных сварных точек и там, где это возможно, они должны проходить сквозь внутреннюю часть стойки "А".

10. Зачистите все сварные соединения.

11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
