ПРИМЕЧАНИЕ: Все размеры даны в миллиметрах (мм).
| Сечение | Описание | Зазор | Профиль |

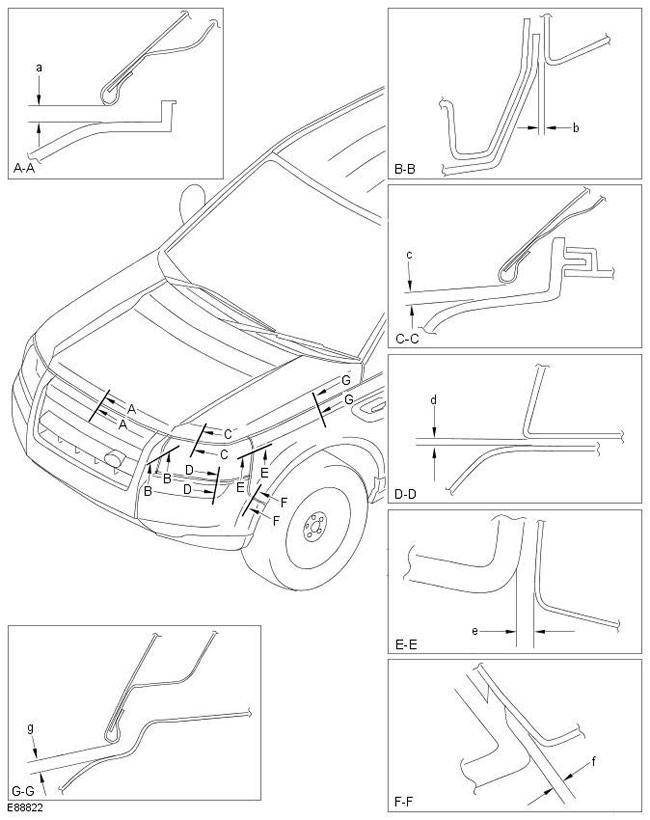

| A-A | Зазор между капотом и облицовкой бампера | 5.0 +2.0 -0.0 | Не применимо |
| B-B | Зазор между облицовкой переднего бампера и передней фарой | 5,0 ±2,5 (максимальный конус 2,0) | Не применимо |
| C-C | Зазор между капотом и передней фарой | 5.0 +2.0 -0.0 | Не применимо |
| D-D | Фара относительно облицовки бампера | 4.0 ±2.0 | Не применимо |
| E-E | Между крылом и передней фарой | 3.0 ±1.0 | 1.0 ±1.5 |
| F-F | Между крылом и облицовкой бампера | 2.0 +1.0 -0.0 | 1.5 ±1.0 |
| G-G | 5.0 ±1.7 | Не применимо |
| Сечение | Описание | Зазор | Профиль |

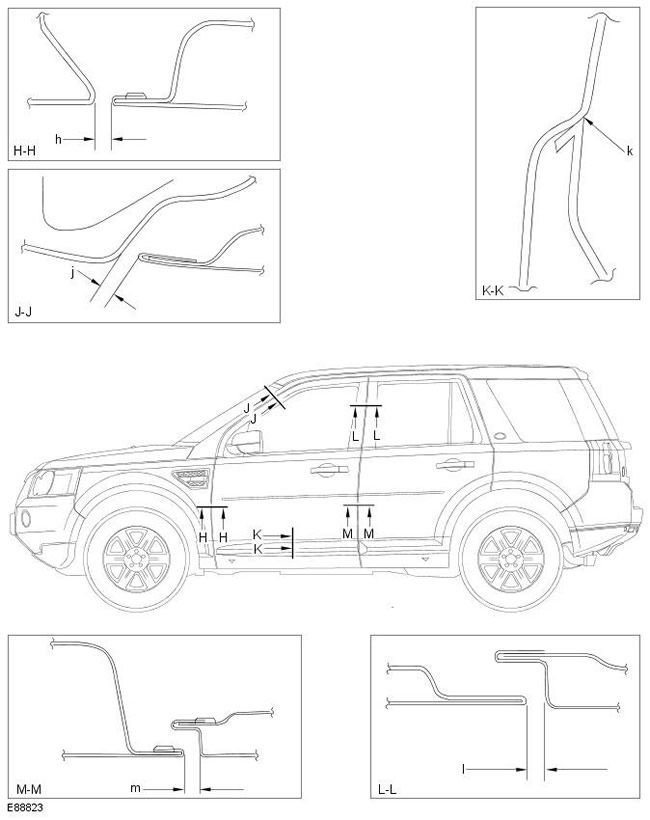

| H-H | Крыло относительно передней двери | 5.0 ±1.0 | 0.7 ±1.0 |
| J-J | Передняя дверь относительно стойки А | 4.5 ±1.0 | -2.5 ±1.2 |
| K-K | Отделка передней двери к двери | 0.0 +1.0 -0.0 | -2.0 ±1.0 |
| L-L | Передняя дверь относительно задней двери | 5.0 ±1.0 | 0.8 ±1.0 |
| M-M | Передняя дверь относительно задней двери | 5.0 ±1.0 | 1.0 ±1.0 |
| Сечение | Описание | Зазор | Профиль |

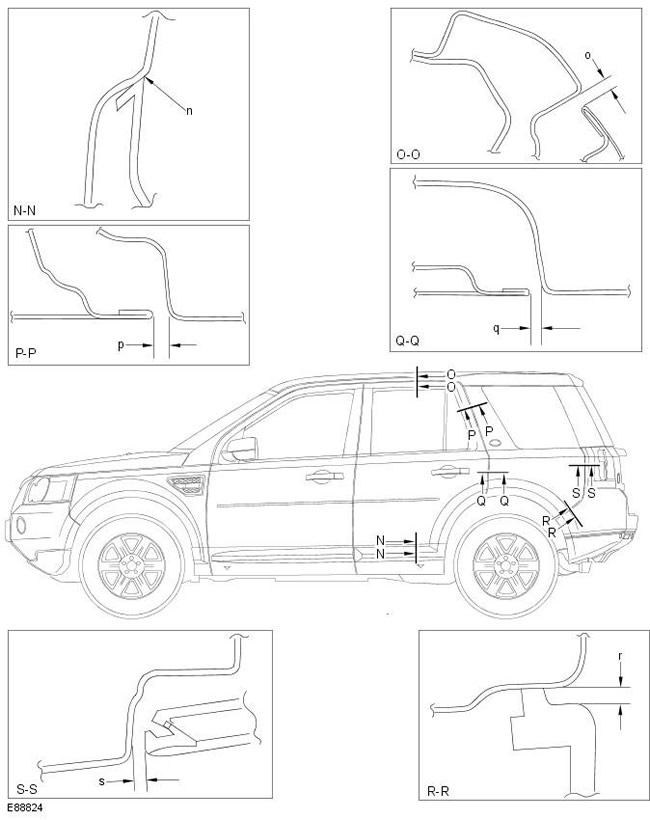

| N-N | Отделка задней двери к двери | 0.0 +1.0 -0.0 | -2.0 ±1.0 |
| O-O | Задняя дверь к боковой панели | 4.5 ±1.0 | -2.5 ±1.2 |
| P-P | Задняя дверь к боковой панели | 4.5 ±1.0 | 1.0 ±1.0 |
| Q-Q | Задняя дверь к боковой панели | 5.0 ±1.0 | 0.5 ±0.5 |
| R-R | Боковая панель к облицовке бампера | 2.0 +1.0 -0.0 | 1.5 ±1.0 |
| S-S | Боковая панель к заднему фонарю | 3.0 ±1.5 | 1.0 ±1.2 |
| Сечение | Описание | Зазор | Профиль |

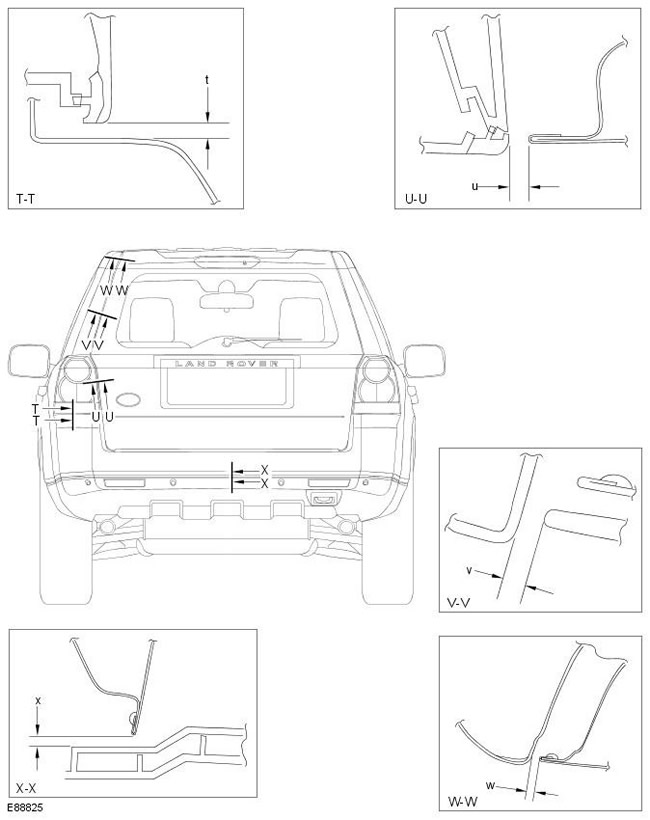

| T-T | Задний фонарь относительно облицовки бампера | 3.0 ±2.0 | Не применимо |
| U-U | Задний фонарь относительно двери багажного отделения | 5.0 ±1.5 | 3.0 ±1.3 |
| V-V | Панель отделки стойки D относительно стекла двери багажного отделения | 5.0 ±2.0 | 2.5 ±1.3 |
| W-W | Боковая панель относительно двери багажного отделения | 5.0 ±1.5 | 2.0 ±1.5 |
| X-X | Дверь багажного отделения относительно облицовки бампера | 6.0 ±2.7 | Не применимо |
