Снятие и установка задней панели (Фрилендер 2)

ПРИМЕЧАНИЕ: Задняя панель обслуживается как отдельная привариваемая панель, она включает в себя кронштейн крепления бампера.

ПРИМЕЧАНИЕ: Необходимо снять секции обеих панелей крепления задних фонарей, чтобы получить возможность для снятия и установки задней панели (если задняя панель не снимается вместе панелью крепления задних фонарей).

Снятие

1. В сочетании с задней панелью заменяется:

• Облицовка заднего бампера
• Задний бампер

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите задний бампер. За дополнительной информацией обратитесь к главе: Задний бампер (501-19 Бамперы, Снятие и установка).

4. Снимите левую и правую направляющие держателя бампера.

5. Снимите уплотнитель проема подъемной двери багажного отделения.

6. Снимите отделку задней панели.

7. Снимите внутреннюю отделку правой и левой задней боковой панели. За дополнительной информацией обратитесь к главе: Панель отделки задней боковой части кузова (501-05 Отделка салона, Снятие и установка).

8. Снимите решетки левого и правого вытяжного отверстия.

9. Снимите запасное колесо.

10. Снимите усилитель сабвуфера. За дополнительной информацией обратитесь к главе: Усилитель низкочастотного динамика (415-01 Информационно-развлекательная система, Снятие и установка).


11. Снимите систему выпуска. За дополнительной информацией обратитесь к главе: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

12. Снимите теплозащитный экран системы выпуска панели пола.

13. Снимите левое и правое колесо. За дополнительной информацией обратитесь к главе: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

14. Высвободите и расположите в стороне изоляционный материал задней панели.

15. Высвободите и расположите в стороне жгут электропроводки задней панели.

16. Отрежьте каждую панель крепления задних, как показано на рисунке.

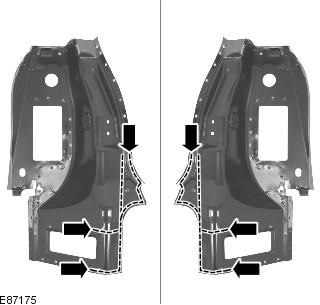

17. Выфрезеруйте сварные точки.

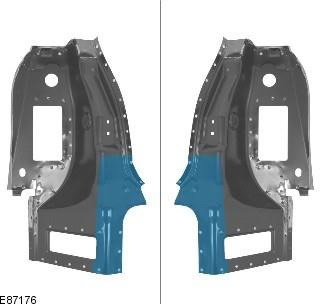

18. Разделите соединения и снимите секции панелей крепления задних фонарей,сохраните секции для повторной установки.

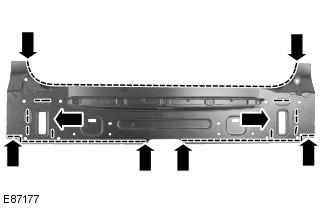

19. Выфрезеруйте сварные точки.



20. Разделите соединения и снимите старую панель.

Установка

1. Подготовьте соединительные поверхности старой и новой панели, включая секции панелей крепления задних фонарей.

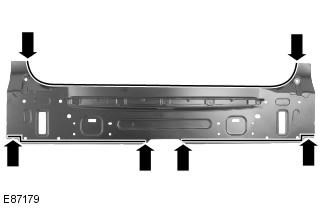

2. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.



3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

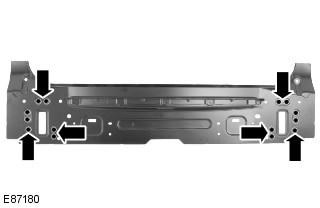

4. Выполните точечную сварку.



5. Сварка электрозаклепками MIG.

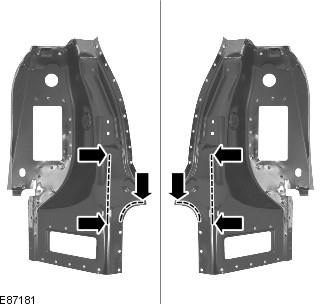

6. В показанных точках нанесите клей на секции панелей крепления задних фонарей.



7. Приложите секции панелей крепления задних фонарей и зафиксируйте их на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.


8. Прихватите стыковые соединения.

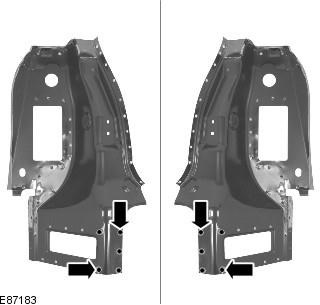

9. Сварка электрозаклепками MIG.



10. Зачистите прихваточные швы.

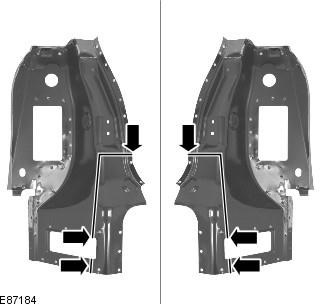

11. Выполните сварку стыковых соединений по технологии MIG.



12. Зачистите все сварные соединения.

13. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
