Задняя наружная колесная арка (Фрилендер 2)

ПРИМЕЧАНИЕ: Наружная часть задней колесной арки обслуживается как отдельная привариваемая панель.

Снятие

1. В сочетании с наружной частью задней колесной арки заменяется:

• Облицовка заднего бампера
• Задняя боковая панель
• Задняя дверь
• Стекло заднего бокового окна
• Внутренняя боковая панель

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите внутреннюю боковую панель. За дополнительной информацией обратитесь к главе: Внутренняя панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

4. Выфрезеруйте сварные точки.



5. Разделите соединения и снимите старую панель.

Установка

1. Подготовьте соединительные поверхности старой и новой панели.

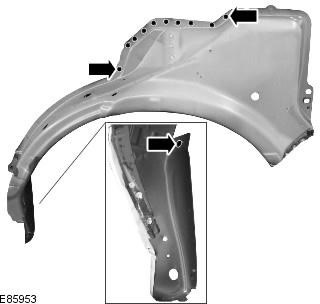

2. Просверлите в новой панели отверстия для сварки электрозаклепками MIG.




3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу. Если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

4. Снимите новую панель.

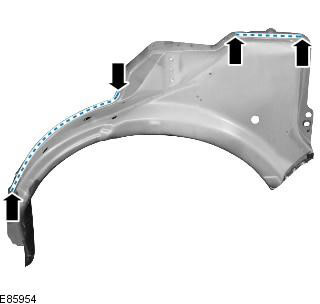

5. Нанесите клей на показанные участки.



6. Приложите новую панель и зафиксируйте ее на месте.

7. Прихватите стыковые соединения.

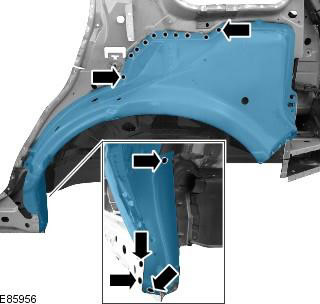

8. Выполните точечную сварку.

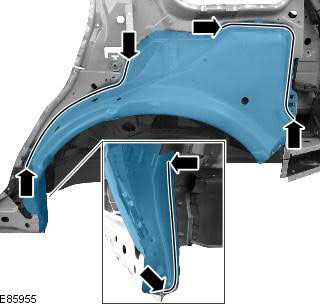

9. Сварка электрозаклепками MIG.




10. Зачистите все сварные соединения.

11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
