Защитная панель заднего лонжерона (Фрилендер 2)

ПРИМЕЧАНИЕ: Замыкающая панель заднего лонжерона обслуживается как отдельная привариваемая панель.

ПРИМЕЧАНИЕ: Панель обслуживается без своих установочных шпилек.

ПРИМЕЧАНИЕ: Для получения доступа к замыкающей панели заднего лонжерона необходимо снять нишу запасного колеса.

Снятие

1. В сочетании с замыкающей панелью заднего лонжерона заменяется:

• Облицовка заднего бампера
• Арматура заднего бампера
• Задняя панель
• Крепление заднего бампера
• Внутренняя сторона задней панели в сборе
• Секция заднего лонжерона
• Ниша для запасного колеса
• Топливный бак
• Задний подрамник и подвеска в сборе

2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите секцию заднего лонжерона. За дополнительной информацией обратитесь к главе: Секция заднего лонжерона(501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

4. Снимите задний подрамник / подвеску в сборе. За дополнительной информацией обратитесь к главе: Задний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).

5. Снимите топливный бак. За дополнительной информацией обратитесь к главе: Топливный бак (310-01A Топливный бак и топливные магистрали - 3.2L NA - I6, Снятие и установка).


6. Выфрезеруйте сварные точки.



7. Разделите соединения и снимите старую панель.

Установка

1. Подготовьте соединительные поверхности старой и новой панели.

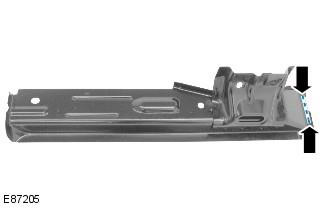

2. Просверлите в новой панели отверстие для сварки электрозаклепками MIG.



3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.

4. Снимите новую панель.

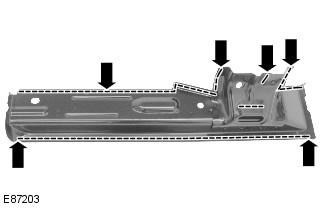

5. Нанесите клей на показанные участки.



6. Приложите новую панель и зафиксируйте ее на месте.

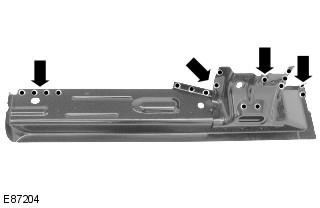

7. Выполните точечную сварку.

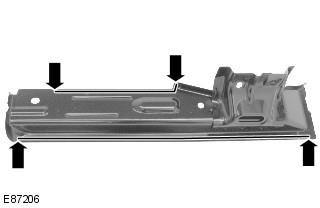

8. Сварка электрозаклепками MIG.

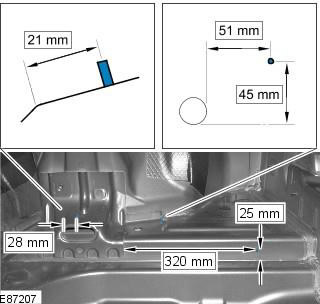

9. Установите установочные шпильки.



10. Зачистите все сварные соединения.

11. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
