Панель отделки задней боковой части кузова (Фрилендер 2)

Снятие

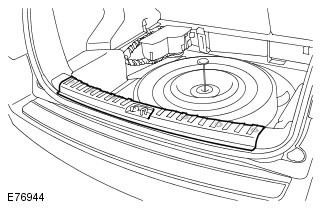

2. Снимите накладку порога грузового отсека.

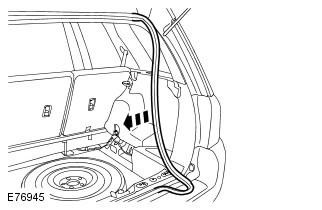

3. Снимите уплотнитель двери багажного отделения.

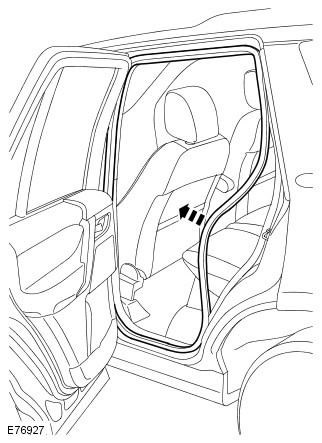

6. Освободите уплотнитель задней двери.

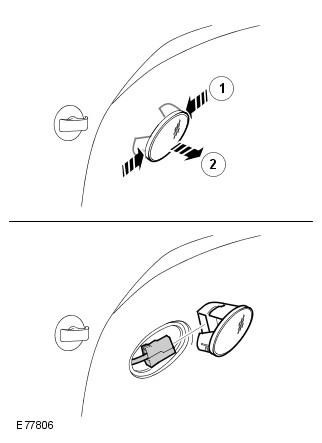

8. Снимите плафон освещения грузового отсека (при наличии).

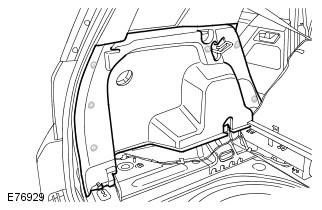

9. Снимите панель отделки задней боковой части кузова.

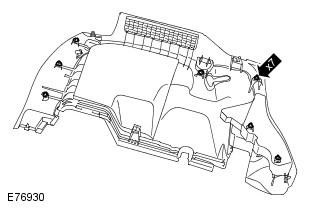

10. Снимите 7 зажимов.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

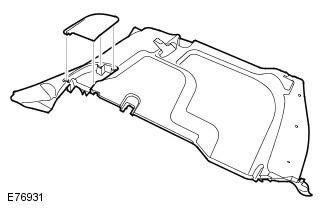

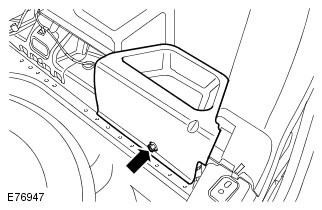

11. Снимите крышку доступа.

Установка

1. Установите крышку доступа.

2. Установите зажимы.

3. Установите панель отделки задней боковой части салона.

4. Установите плафон освещения грузового отсека.

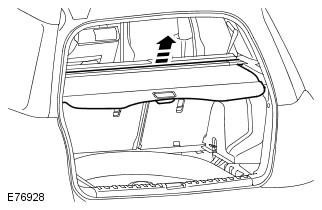

5. Установите подвижную шторку грузового отсека.

6. Зафиксируйте уплотнитель задней двери.

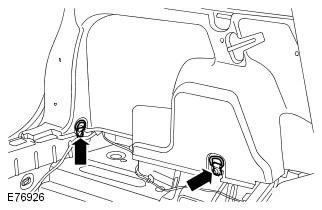

7. Установите фиксирующее кольцо в багажном отделении и затяните винт Torx. Момент затяжки: 25 Nm

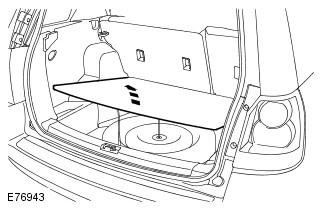

8. Установите багажную полку грузового отсека.

9. Зафиксируйте уплотнитель двери багажного отделения.

10. Установите накладку порога грузового отсека.

11. Установите крышку запасного колеса.
