Секция переднего лонжерона (Фрилендер 2)

ПРИМЕЧАНИЕ: Секция переднего лонжерона отрезается от сервисной панели переднего лонжерона.

ПРИМЕЧАНИЕ: Правая секция слегка короче левой вследствие расположения опоры двигателя.

ПРИМЕЧАНИЕ: Вследствие объединенной толщины панелей при выполнении этого ремонта рекомендуется точечные сварные швы заменить электрозаклепками по технологии MIG.

1. При замене секции переднего лонжерона снимаются следующие элементы:

Облицовка переднего бампера
Крепление переднего бампера
Панель защелки капота
Оба передних крыла
Опора переднего бампера

ПРИМЕЧАНИЕ: Также необходимо снять двигатель и подвеску, как единый узел.

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите опору переднего бампера. За дополнительной информацией обратитесь к главе: Крепление переднего бампера (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

4. Снимите блок охлаждения радиатора. За дополнительной информацией обратитесь к главе: Радиатор (303-03A Охлаждение двигателя - 3.2L NA - I6, Снятие и установка).

5. Снимите двигатель и переднюю подвеску, как единый узел.

6. Левая сторона: Снимите трубопровод воздухозабора.

7. Левая сторона: Высвободите электрораспределительную коробку аккумулятора и расположите ее в стороне.

8. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).

9. Высвободите жгут электропроводки и отложите его в сторону.

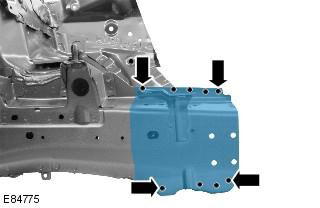

10. Выфрезеруйте места контактной сварки.

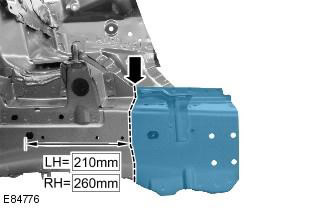

11. Отрежьте старую панель в показанном месте.

12. Разделите соединения и снимите старую панель.

Установка

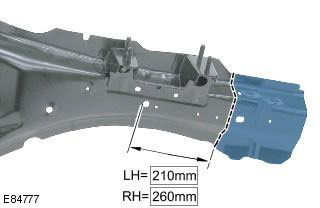

1. Отпилите новую секцию от сервисной панели; рез следует совместить с резом на старой панели.

2. Подготовьте сопрягаемые поверхности старой и новой панелей.

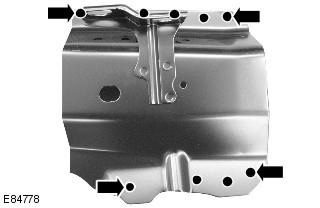

3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.

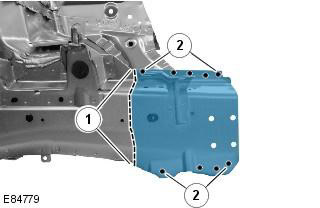

4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

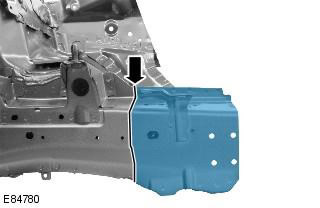

5. После фиксации панелей:
