Нижняя панель грязезащитного фартука (Фрилендер 2)

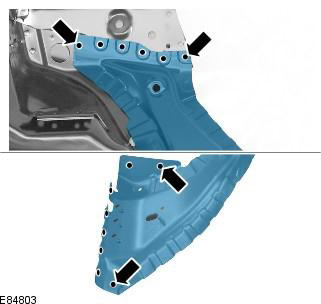

ПРИМЕЧАНИЕ: Нижнюю панель фартука крыла следует снять с сервисной панели фартука крыла; она не поставляется отдельно.

ПРИМЕЧАНИЕ: Панель обслуживается без ее приварных шпилек.

1. При замене нижней панели фартука крыла снимаются следующие элементы:

Облицовка переднего бампера
Панель защелки капота
Оба передних крыла

2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).

3. Снимите панель защелки капота. За дополнительной информацией обратитесь к главе: Hood Latch Panel (501-27, Снятие и установка).

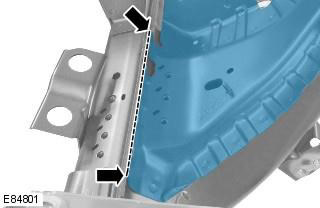

4. Используйте ленточно-шлифовальную машинку, чтобы сошлифовать точечные сварные швы в показанной зоне.

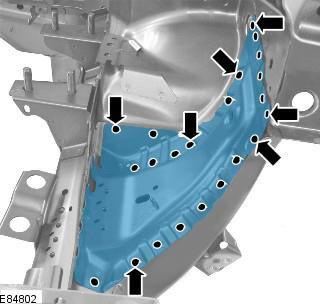

5. Выфрезеруйте остальные точечные сварные швы.

6. Разделите соединения и снимите старую панель.

Установка

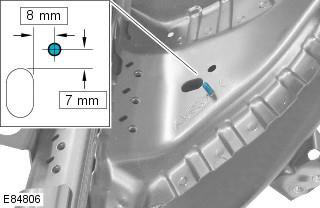

1. Подготовьте сопрягаемые поверхности старой и новой панелей.

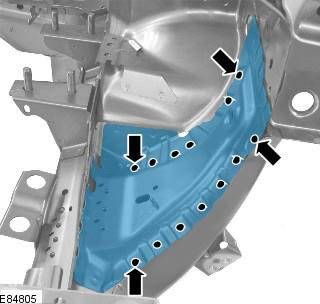

2. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.

3. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

4. Выполните сварку электрозаклепками по технологии MIG.
