Угольный адсорбер: страны Североамериканского рынка (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите пластиковый подкрылок правого заднего колеса.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

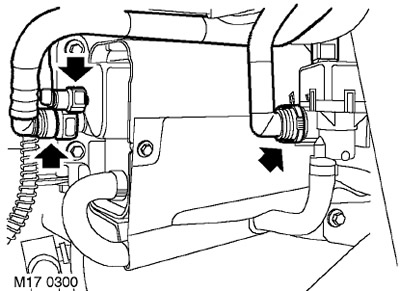

3. Отсоедините шланги от адсорбера и от датчика негерметичности топливного бака.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

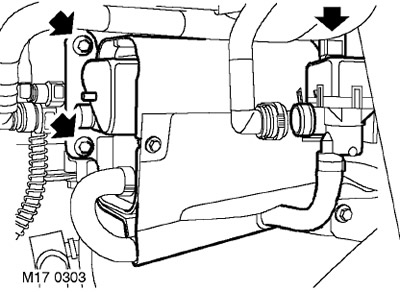

4. Отверните 2 болта крепления кронштейна адсорбера и и снимите адсорбер вместе с кронштейном.

5. Отсоедините электрический разъём от датчика негерметичности и снимите адсорбер с клапаном в сборе.

6. Ослабьте хомут и отсоедините шланг от угольного адсорбера.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

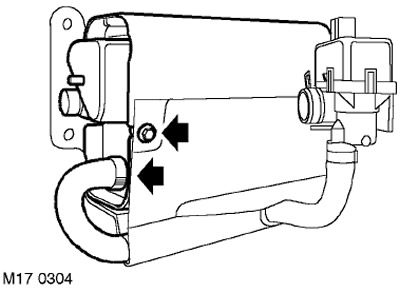

7. Отверните гайку и болт крепления адсорбера и снимите адсорбер с кронштейна.

Установка

1. Установите адсорбер на кронштейн и затяните болт с гайкой моментом 4 Нм.

2. Присоедините шланг и закрепите его хомутом.

3. Установите кронштейн с адсорбером и присоедините электрический разъём.

4. Установите кронштейн на место, вверните болты и затяните их моментом 4 Нм.

5. Присоедините шланги к датчику негерметичности и к адсорберу.

6. Установите подкрылок.
