Коробка передач GETRAG - снятие и установка (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Закрепите капот в вертикальном положении.

3. Снимите воздушные шланги системы впуска.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.

4. Снимите площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

5. Снимите стартер.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.

6. Снимите раздаточную коробку (IRD).

РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.

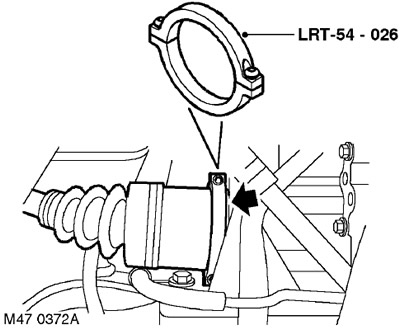

7. Установите приспособление LRT-54-026 на внутренний шарнир приводного вала. С помощью рычага освободите левый внутренний шарнир от коробки передач.

8. При помощи напарника сдвиньте ступицу наружу и выньте левый приводной вал из коробки передач.

ВНИМАНИЕ: Вынимая вал, удерживайте его в горизонтальном положении, чтобы не повредить сальник дифференциала.

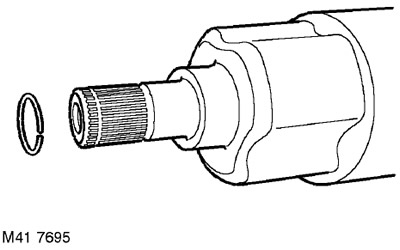

9. Снимите и утилизируйте стопорное кольцо приводного вала.

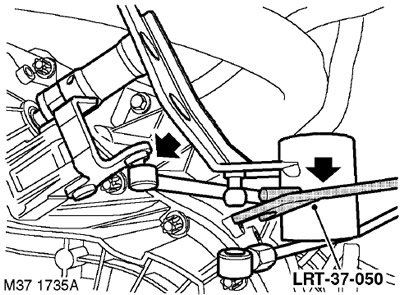

10. С помощью приспособления LRT-37-050 отсоедините тягу выбора передач от штока выбора передач.



11. Отсоедините разъём выключателя фонаря заднего хода.

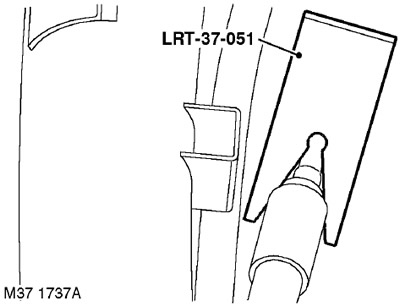

12. С помощью приспособления LRT-37-051 разъедините и отсоедините трубку привода сцепления.

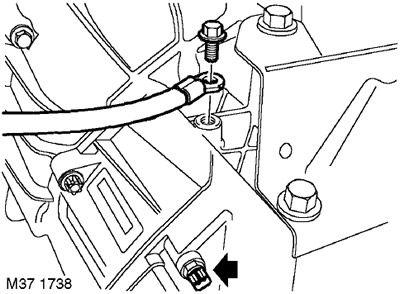

13. Выверните болт и отсоедините шину "массы" от коробки передач.


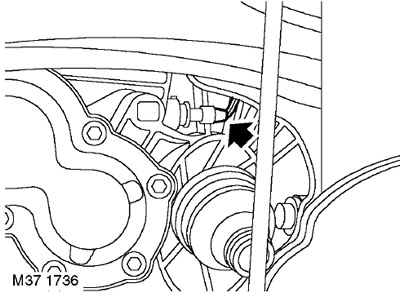

14. Отсоедините разъём от контактного датчика включения первой передачи.

15. Закрепите на рымах такелажные цепи и приподнимите двигатель, для того чтобы снять его вес с опор.



16. Выньте сквозной болт крепления кронштейна коробки передач к левой опоре.

17. Опустите коробку, чтобы она отошла от опоры.

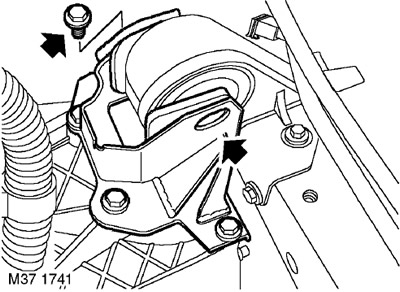

18. Выверните 4 болта крепления левого кронштейна опоры к коробке передач и снимите кронштейн.

19. Для облегчения последующей сборки пометьте взаимное положение рычага штока выбора передач и штока выбора передач.

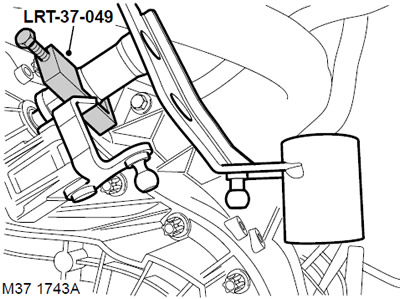

20. С помощью съёмника LRT-37-049 осторожно выньте цилиндрический штифт, соединяющий рычаг выбора передач со штоком.


21. Снимите рычаг со штока.

22. Установите на коробку передач такелажный рым и закрепите его болтом.

23. Закрепите на рыме такелажные цепи и вывесьте коробку передач.

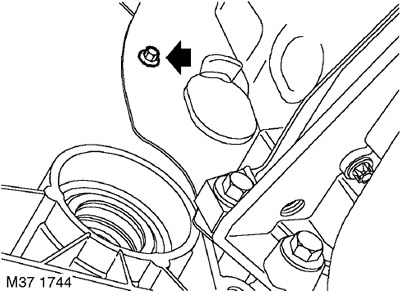

24. Отверните болт крепления крышки к коробке передач.

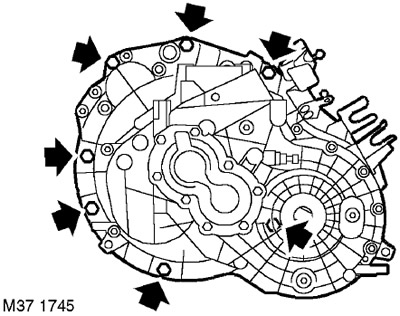

25. Отверните 7 болтов крепления коробки передач к двигателю.

26. Освободите коробку передач от двух направляющих штифтов.

27. Опустите коробку передач на пол.

28. При необходимости, снимите крышку с коробки передач

Установка

1. Очистите крышку коробки передач.

2. Проверьте, чтобы крышка находилась на установочных штифтах.

3. Протрите привалочные поверхности двигателя и коробки передач, установочные штифты и гнёзда штифтов.

4. Закрепите на рыме такелажные цепи и вывесьте коробку передач.


5. Поднимите коробку передач и надвиньте её на установочные штифты. Ввверните болты крепления коробки передач к двигателю и затяните их моментом 85 Нм.

6. Вверните болт крепления крышки и затяните его. Момент затяжки 10 Нм.

7. Протрите шток выбора передач и рычаг выбора передач.

8. Установите рычаг на шток и совместите отверстия под цилиндрический штифт.

9. Установите оправку LRT-37-049 запрессуйте новый штифт в шток выбора передач и снимите оправку. Проверьте работу механизма выбора передач.

10. Установите кронштейн на коробку передач, вверните болты и затяните их моментом 85 Нм.

11. Поднимите двигатель с коробкой передач, подведите кронштейн коробки передач по месту установки.

12. Проденьте сквозной болт крепления левой опоры двигателя к коробке передач и затяните его моментом 100 Нм.

13. Снимите с коробки передач такелажную оснастку.

14. Отсоедините такелажные цепи от двигателя.

15. Присоедините разъём к контактному датчику включения первой передачи.

16. Присоедините разъём к выключателю фонарей заднего хода.

17. Наденьте на коробку передач провод "массы" и затяните болт крепления. Момент затяжки 25 Нм.

18. Присоедините быстродействующий разъём трубки сцепления.

19. Установите новое стопорное кольцо на конец левого приводного вала.

20. С помощью напарника вставьте левый приводной вал в коробку передач, удерживая его под нужным углом, чтобы не повредить сальник коробки передач.

21. Установите раздаточную коробку (IRD).

РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.

22. Установите на место стартер.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.

23. Установите на место площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

24. Установите воздушные шланги впускной системы.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Воздуховоды впускной системы.

25. Присоедините "отрицательную" клемму аккумуляторной батареи.

26. Отвяжите капот и закройте его.
