Теплозащитный экран компрессора кондиционера: кроме Америки (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

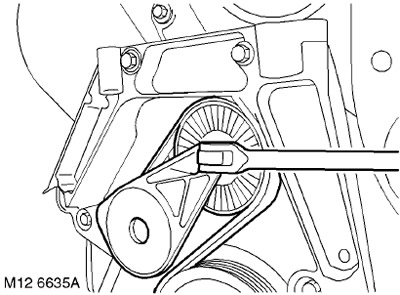

3. Трещоткой на 3/8" отведите натяжитель и снимите ремень со шкива генератора.

4. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

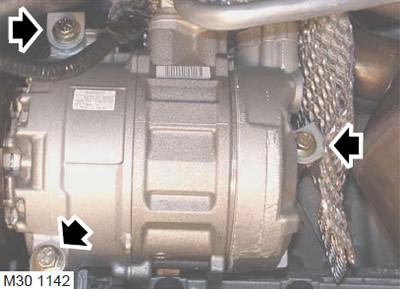

5. Отверните 3 болта крепления компрессора системы кондиционирования к кронштейну, отведите компрессор в сторону и закрепите его.

6. Снимите теплозащитный экран компрессора.

Установка

1. Очистите сопрягаемые поверхности компрессора и кронштейна.

2. Установите теплозащитный экран компрессора.


3. Установите компрессор на кронштейн и установите на него теплозащитный экран. Вверните болты и затяните их моментом 25 Нм.

4. Трещоткой на 3/8" отведите натяжитель и наденьте ремень на шкивы навесных агрегатов.

5. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

6. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

7. Присоедините "отрицательную" клемму аккумуляторной батареи.
