Приёмная труба - снятие и установка (Фрилендер 1)

Демонтаж

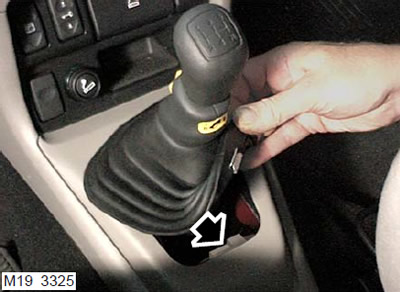

1. Ослабьте фиксаторы, крепящие чехол рычага переключения передач к туннелю пола.

2. Отведите чехол в сторону и отсоедините разъём заднего кислородного датчика.

3. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

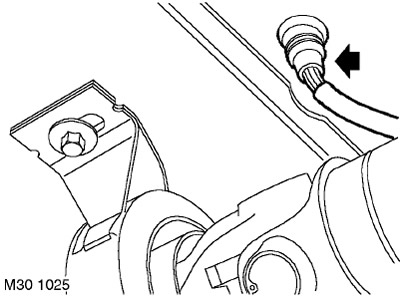

4. Освободите резиновую втулку и через её отверстие выньте разъём жгута кислородного датчика.

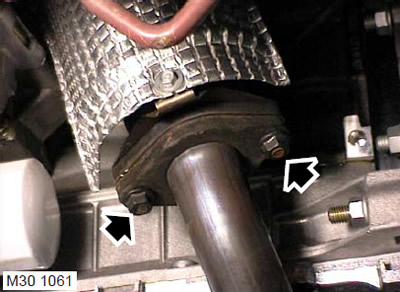

5. Отверните две гайки крепления приёмной трубы к выпускному коллектору.

6. Снимите приёмную трубу с прокладкой с выпускного коллектора.

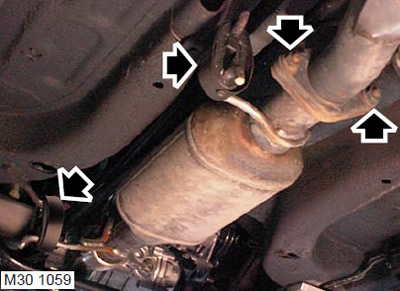

7. Отверните две гайки и отсоедините приёмную трубу от средней секции с глушителем.

8. Снимите прокладку фланца.

9. Освободите приёмную трубу от резиновых серёг подвески выпускной системы.

10. Снимите приёмную трубу системы выпуска.

11. Отверните 4 гайки крепления теплозащитного экрана к приёмной трубе.

12. Снимите теплозащитный экран.

13. Снимите кислородный датчик.

Установка

1. Очистите кислородный датчик и его посадочное место.

2. Если устанавливается старый кислородный датчик, то нанесите на его резьбу противоприхватный состав.

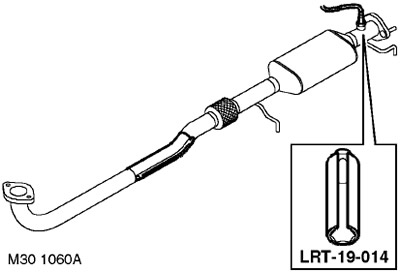

3. Вверните кислородный датчик и затяните его моментом 55 Нм, используя приспособление LRT-19-014.

4. Установите на приёмную трубу теплозащитный экран, наживите гайки и затяните их моментом 9 Нм.

5. Очистите соединяемые поверхности приёмной трубы и средней секции выпускной системы.

6. Наденьте приёмную трубу резиновые серьги подвески выпускной системы.

7. Установив новую прокладку, соедините приёмную трубу со средней секцией, наживите гайки и затяните их моментом 60 Нм.

8. Протрите фланец приёмной трубы и ответные привалочные поверхности выпускного коллектора.

9. Установив новую прокладку, соедините приёмную трубу с выпускным коллектором, наживите гайки и затяните их моментом 60 Нм.

10. Проведите проводной жгут кислородного датчика через резиновую втулку и закрепите втулку.

11. Установите на место нижнюю защиту двигателя.
