Прокладка клапанной крышки (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите форсунки.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Форсунка.

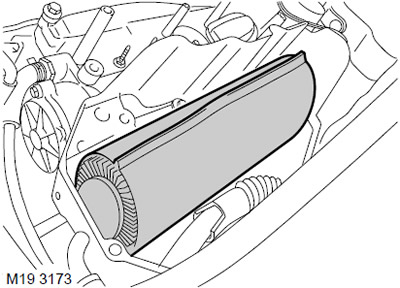

3. Выньте фильтрующий элемент воздушного фильтра.

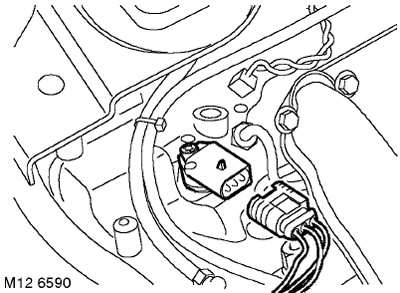

4. Отсоедините разъём от датчика положения распредвала (CMP).

5. Отсоедините разъём от датчика расхода/ температуры воздуха (MAF/IAT).

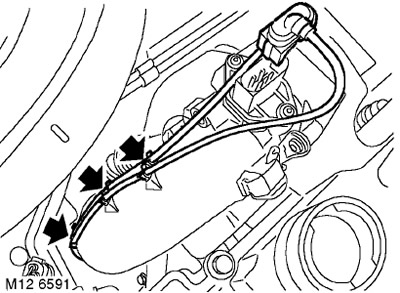

6. Отсоедините вакуумный шланг и проводной жгут от воздушного шланга турбокомпрессора.

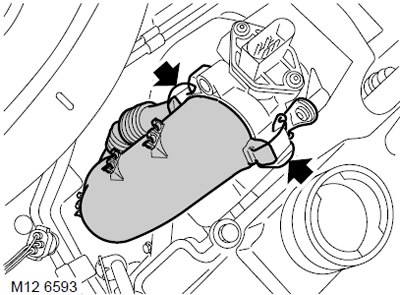

7. Снимите два хомута крепления воздушного шланга турбокомпрессора к датчику расхода/температуры воздуха и снимите шланг.

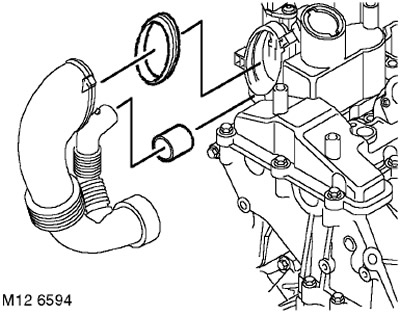

8. Снимите уплотнение между шлангом и датчиком расхода/температуры воздуха.

9. Снимите втулку, соединяющую шланг вентиляции картера с корпусом воздушного фильтра.

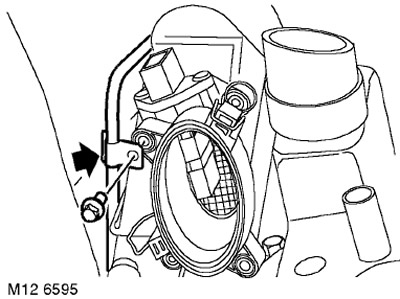

10. Отверните болт и отведите шланг вентиляции в сторону.

11. Освободите жгут от зажима на клапанной крышке.

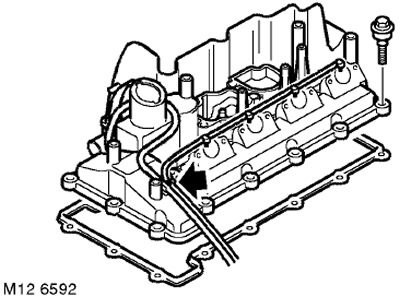

12. Последовательно ослабьте и отверните 14 болтов крепления клапанной крышки.

13. Снимите клапанную крышку и утилизируйте её прокладку.

Установка

1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.

2. Установите втулку, соединяющую шланг вентиляции картера с корпусом воздушного фильтра.

3. Установите на клапанную крышку новую прокладку и вставьте болты крепления клапанной крышки.

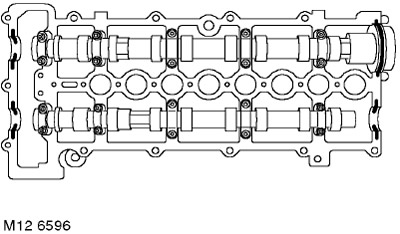

4. Нанесите валик герметика STC 5050 высотой и шириной по 2 мм на уплотняемую поверхность головки цилиндров, как показано на рисунке.

5. Установите клапанную крышку на место и равномерно притяните её болтами. Момент затяжки 10 Нм.

6. Установите верхнюю прокладку на воздушный шланг турбокомпрессора и проверьте состояние нижней прокладки на турбокомпрессоре.

7. Установите шланг на турбокомпрессор, присоедините шланг вентиляции и датчик расхода/температуры воздуха.

8. Закрепите воздушный шланг хомутами.

9. Наденьте шланг вентиляции и затяните болт моментом 6 Нм.

10. Установите фильтрующий элемент воздухоочистителя.

11. Присоедините разъём к датчику MAF/IAT.

12. Присоедините разъём к датчику положения распредвала (CMP).

13. Закрепите вакуумный шланг и жгут в хомутах.

14. Установите форсунки.
