Головка цилиндров - снятие и установка (Фрилендер 1)

Демонтаж

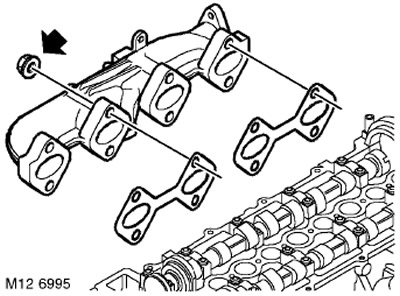

1. Отверните 8 гаек и снимите выпускной коллектор. Утилизируйте прокладки.

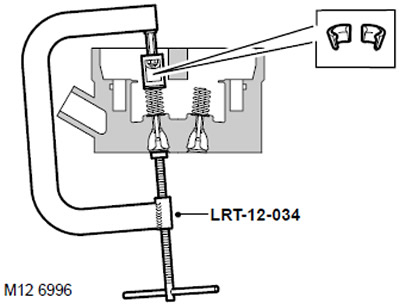

2. Используя рассухариватель LRT-12-034, сожмите клапанные пружины, выньте два сухарика, отпустите пружину и снимите рассухариватель LRT-12-034.

3. Выньте клапанную пружину с тарелкой.

4. Выньте клапан из головки цилиндров.

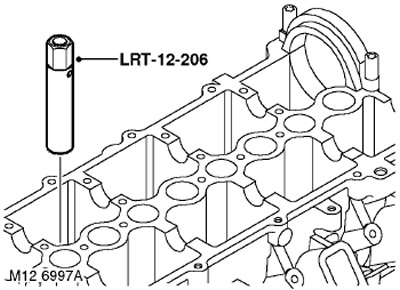

5. Установите съёмник колпачков LRT-12-206 на маслосъёмный колпачок, поверните для захвата колпачка и снимите съёмник LRT-12-206 с колпачком.


6. Проделайте тоже самое на оставшихся клапанах, раскладывая снятые детали в том порядке, в котором они находились на головке цилиндров.

Установка

1. Протрите нижнюю плоскость головки цилиндров.

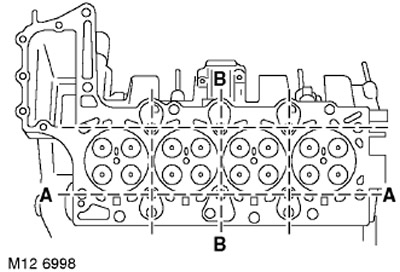

2. При помощи поверочной линейки и щупа, проверьте деформацию нижней плоскости головки в направлениях, указанных на рисунке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Дизельный Td4.

ВНИМАНИЕ: Фрезеровка нижней плоскости головки не допускается. Если деформация нижней плоскости выше допустимой, то замените головку цилиндров.

3. Очистите и проверьте сёдла клапанов.

ВНИМАНИЕ: Фаски клапанов и сёдел правке не подлежат.

4. Вставьте новый клапан в направляющую так, чтобы верхняя часть стебля клапана находилась на срезе направляющей втулки.

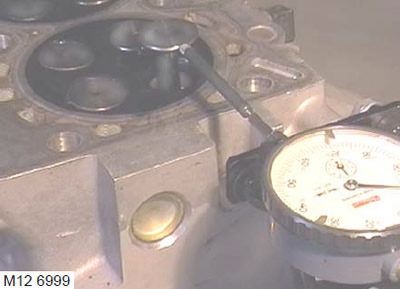

5. Установите на головке цилиндров стрелочный индикатор и выставьте "ноль" индикатора, уперев его ножку в тарелку клапана. Покачивая клапан в стороны, определите степень износа направляющей клапана. Если отклонение тарелки превысит 0,50 мм, то замените головку цилиндров и клапаны.

ВНИМАНИЕ: Направляющие втулки клапанов замене не подлежат.

6. Тщательно очистите сёдла клапанов.

7. Очистите стенки камеры сгорания и выпускные каналы.

8. Протрите клапан, тарелку пружины и сухарики.

9. Смажьте клапаны и направляющие клапанов чистым моторным маслом.

10. Вставьте клапан.

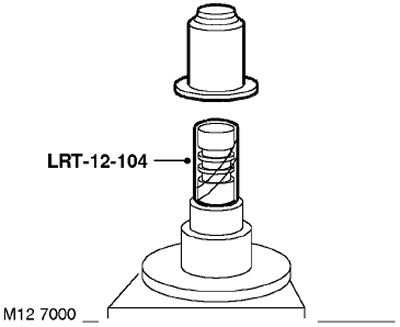

11. Наденьте поверх стебля клапана защитный чехол LRT-12-104.

12. Установите новый колпачок и снимите чехол LRT-12-104.

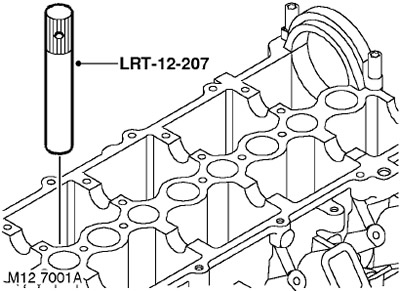

13. Полностью наденьте колпачок на направляющую клапана, нажав на него оправкой LRT-12-207.


14. Установите клапанную пружину с тарелкой.

15. Рассухаривателем LRT-12-034 сожмите клапанную пружину. Установите сухарики, освободите пружину и снимите рассухариватель LRT-12-034.

16. Проделайте то же самое с оставшимися клапанами.

17. Протрите выпускной коллектор и ответную привалочную поверхность на головке цилиндров.

18. Установите выпускной коллектор на головку цилиндров, использовав новые прокладки.

19. Наверните гайки крепления выпускного коллектора и затяните их. Момент затяжки 24 Нм.
