Прокладка клапанной крышки правой головки цилиндров (Фрилендер 1)

Демонтаж

1. Снимите впускной ресивер.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Уплотнители впускного ресивера: автомобили, выпущенные до мая 2003 года.

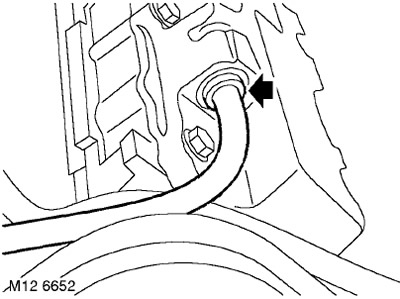

2. Отожмите заплечики и выньте шланг вентиляции из клапанной крышки правой головки цилиндров.

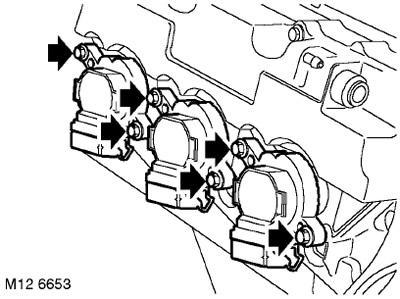

3. Автомобили, выпущенные до мая 2003 года: Отверните 6 болтов крепления катушек зажигания к клапанной крышке правой головки цилиндров и выньте катушки.

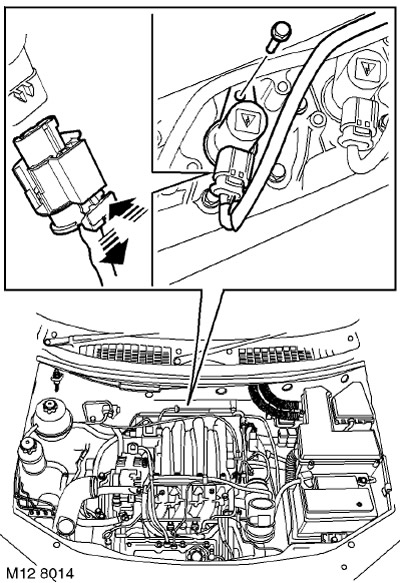

4. Автомобили, выпущенные после мая 2003 года: Отверните 3 болтов крепления катушек зажигания к клапанной крышке правой головки цилиндров и выньте катушки.

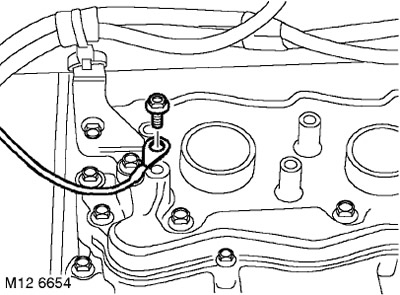

5. Отверните болт крепления провода "массы" к клапанной крышке правой головки цилиндров и отсоедините провод.

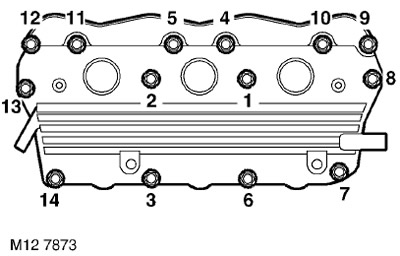

6. В указанной на рисунке последовательности ослабьте и отверните 14 болтов крепления клапанной крышки.

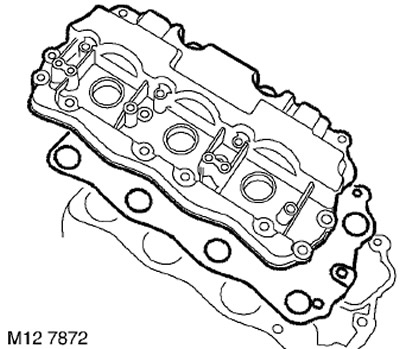

7. Снимите клапанную крышку и утилизируйте её прокладку.

Установка

1. Протрите привалочные поверхности клапанной крышки и интегральной крышки распредвалов.


2. Уложите новую прокладку на крышку распредвалов так, чтобы стрелка на прокладке была обращена к впускному коллектору.

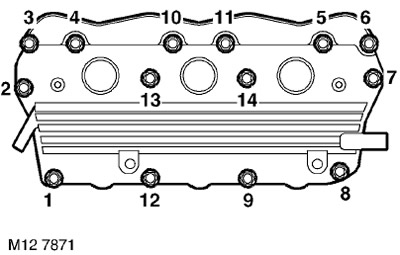

3. Установите клапанную крышку, вверните болты и затяните их моментом 9 Нм в указанной на рисунке последовательности.

4. Вставьте катушки зажигания, вверните болты крепления и затяните их моментом 9 Нм.

5. Установите провод "массы" на клапанную крышку, вверните болт и затяните его моментом 9 Нм.

6. Присоедините шланг вентиляции к клапанной крышке.

7. Установите впускной ресивер.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Уплотнители впускного ресивера: автомобили, выпущенные до мая 2003 года.

8. Проверьте уровень масла в двигателе и долейте при необходимости.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - KV6.
