Прокладка клапанной крышки (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

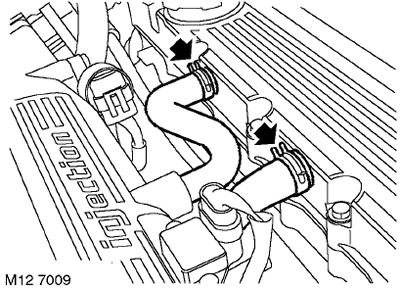

2. Ослабьте 2 хомута и отсоедините шланг вентиляции картера от клапанной крышки.

3. Снимите катушки зажигания.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: MEMS, РЕМОНТНЫЕ РАБОТЫ, Катушка зажигания.

4. Удалите сор из гнёзд свечей зажигания.

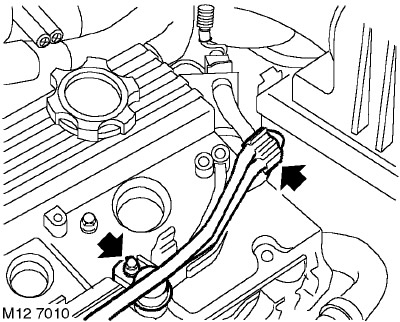

5. Освободите хомут крепления жгутов катушек зажигания и датчика положения распредвалов от клапанной крышки.

6. Отверните болт крепления датчика положения распредвала к клапанной крышке, освободите датчик и отведите его в сторону.

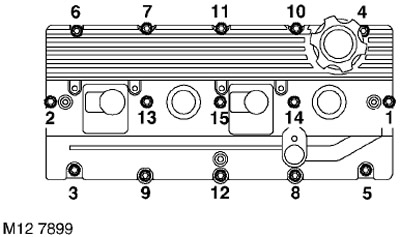

7. В указанной на рисунке последовательности ослабьте и отверните 15 болтов крепления клапанной крышки.

8. Снимите клапанную крышку и утилизируйте её прокладку.

Установка

1. Протрите привалочные поверхности клапанной крышки и интегральной крышки распредвалов.

2. Отмойте внутреннюю поверхность клапанной крышки. Если необходимо, отмойте в растворителе набивку маслоотделителя и продуйте её насухо.

3. Установите прокладку клапанной крышки.

ПРИМЕЧАНИЕ: Следует устанавливать усовершенствованную прокладку с отбортовкой.

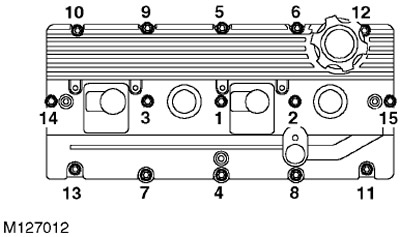

4. Установите клапанную крышку, вверните болты и затяните их моментом 8 Нм в указанной на рисунке последовательности.

5. Протрите датчик положения распредвала (CMP) и ответные привалочные поверхности. Установите датчик, вверните болт его крепления и затяните моментом 8 Нм.

6. Закрепите проводной жгут в хомуте.

7. Установите катушки зажигания.
